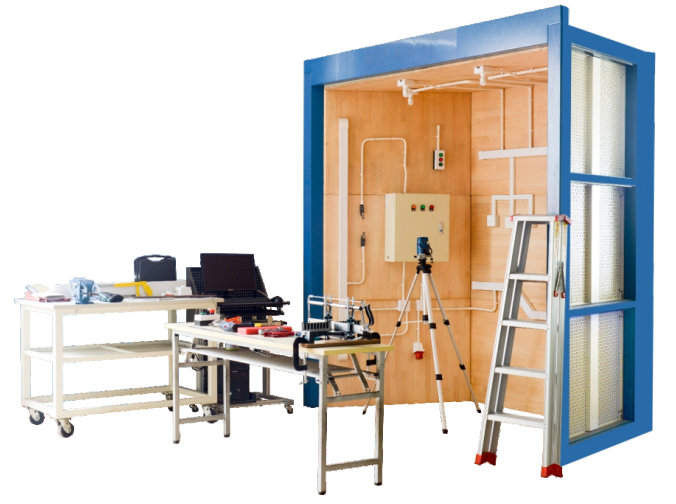

VS-156C型电气装置是在“中国制造2025”的战略指引下,以企业行业产品更新换代和技术升级改造为背景,把握电气安装与维修的核心技能,涉及的内容包括动力控制线路,照明控制线路等线路的规范安装及维修;PLC、变频器、触摸屏、传感器等现代电气元器件的规范安装使用和参数设置,交直流电机、步进电动机、伺服电动机的安装规范与参数设置;电气控制线路故障的检测与分析等。
实训平台根据世界技能大赛要求的标准、尺寸,框架材料采用方管厚2mm;工作面板采用 E0级18mm细芯板,该设备应包含工业电气设备安装架、配电箱、照明套件、电气控制箱、电机及驱动装置、指令与指示元件、PLC、变频器、触摸屏、线路器材、电工工具、工具移动车、工具柜、工作台等配套设备。能完成按电路图、施工图,采用金属桥架、或PVC线槽、或PVC线管、或金属线管完成电气安装与维修的安装;能完成用户配电箱、照明线路、电源输出线路、环境控制或接入设备、电器插座线路以及设备保护装置等的线路安装与测试。
一、技术参数
1) 工作电源:三相五线 供电 AC 380 V/220 V ±7.5% 50 Hz;
2) 工作环境:用绝缘地板(或使用绝缘地毯);
3) 实训装置外形尺寸:2670×1250×2650 mm
4) 实训装置材料:钢板。钢板厚度≥1.5mm;
5) 最大功率消耗 ≤1.5KW
6) 安全保护措施:具有接地保护、过流、过载、漏电保护功能,符合相关的国家标准。
