一、概述

本装置采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、 安全消防等，符合初、中级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

二、技术性能

1.输入电压：三相四线制380V±10% 50Hz

2.工作环境：环境温度范围为-5～＋40℃

3.装置容量：＜1KVA

4.安全保护：漏电动作电流≤30mA 过流保护、熔断器保护

5.外形尺寸：长1600mm×宽700mm×高1650mm

三、实训装置的基本配置及功能

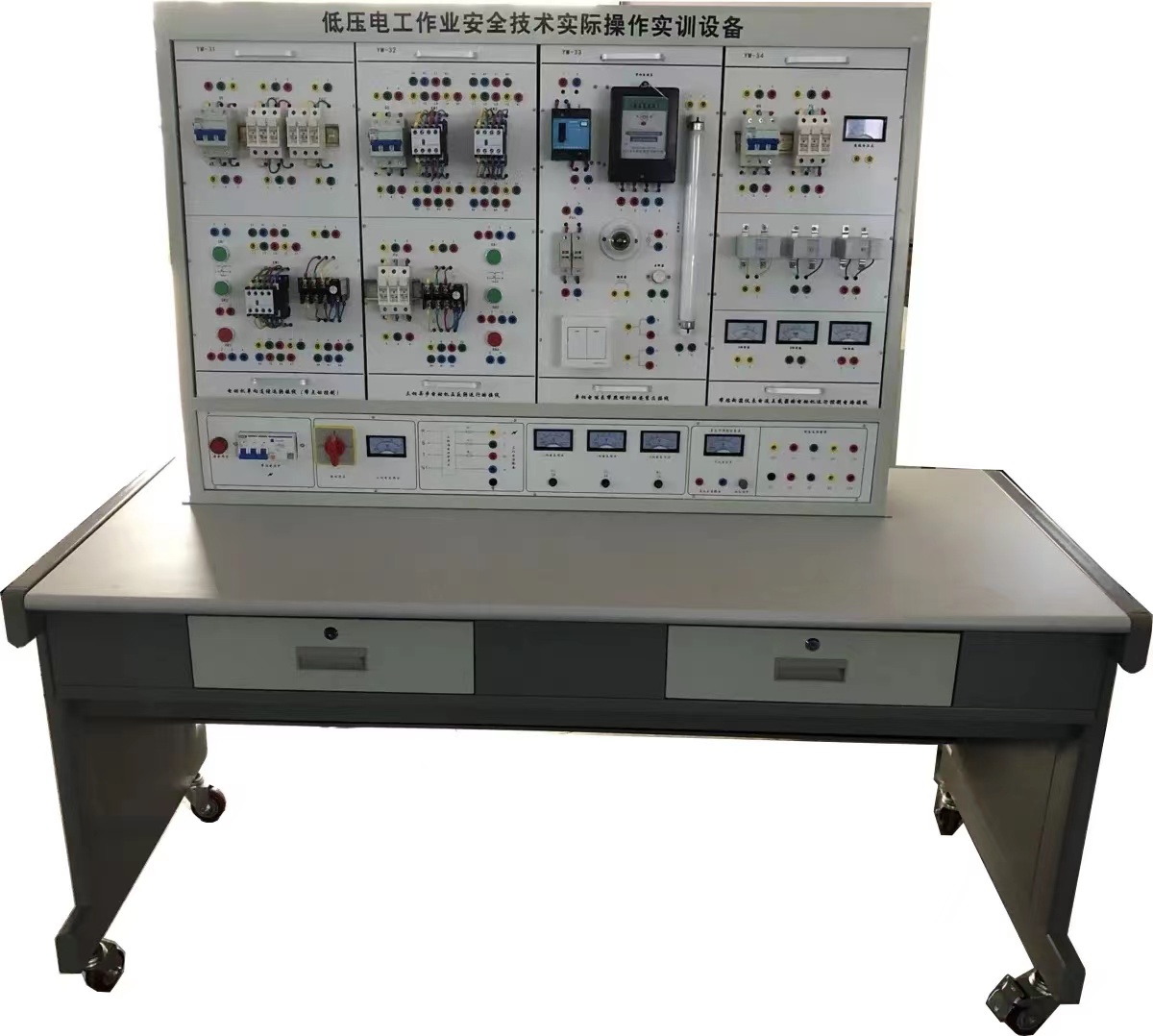

本实训台主要由实训屏、实训挂箱、实训器材、实训桌等到组成。

（一）实训屏 实训屏为喷塑钢结构，铝塑面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：

1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。

2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。

3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。

4、提供～220V插座2只，为外部设备提供工作电源。

5、直流稳压稳流电源：电压0-30V连续可调，多圈电位器连续调节，输出电流2A，具有限流保护功能。

（二）实训挂箱及器材配备

实验挂箱面板钢质喷塑

1、电动机单向连续运转接线挂箱

2、三相异步电动机正反转运行的接线及安全操作挂箱

3、单相电能表带照明灯的安装及接线挂箱

4、带熔断器（断路器）、仪表、电流互感器的电动机运行控制电路接线挂箱

5、三相鼠笼异步电动机180W Y/△ 1台

（三）实训桌 钢木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。全部实验接线采用插线方式，方便快捷。

四、实验项目

（一）电拖部分

1、电工安全标示的辨识

2、电动机单向连续运转接线（开点动控制）

3、三相异步电动机正反转运行的接线及安全操作

4、单相电能表带照明灯的安装及接线

5、带熔断器（断路器）、仪表、电流互感器的电动机运行控制电路接线

（二）室内照明配电

1.插座和一个开关控制一盏灯

2.日光灯线路的接线

3.声控开关控制白炽灯电路的接法

4.单相电度表直接接线电路

5.两地控制一盏灯的接法

（三）消防技能的认识与掌握（教师演示）(选配)

五、 配置清单
