一、装置特色

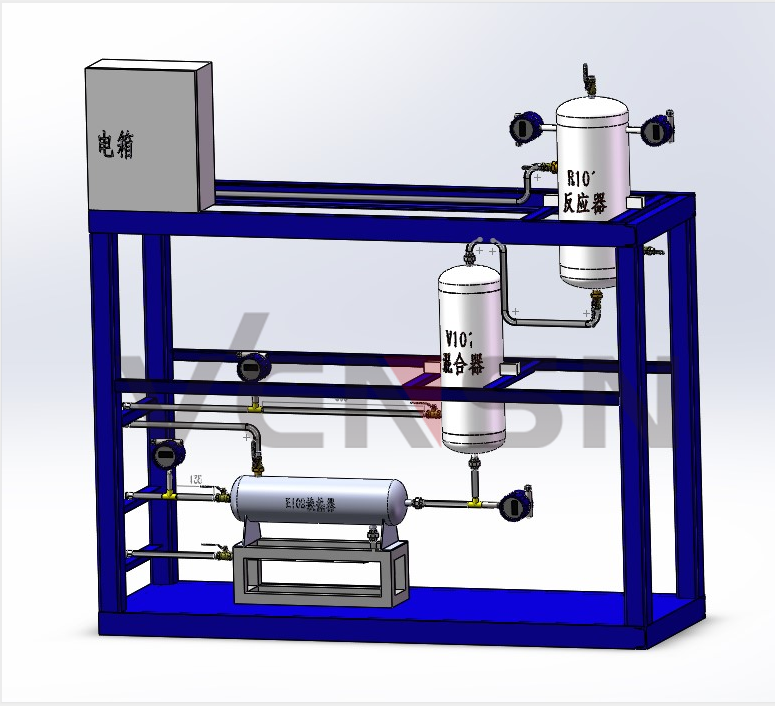

整套装置由钢制安装框架、汽化器、混合器、反应器、仿真仪表、就地计算机操作台、、就地智能仪表控制上位监控软件、外置配套设备等组成，工艺路线简洁清晰，现场仪表与二次仪表有机结合，上位计算机控制，设置DCS界面及自动评分系统。
装置整体布置协调、操作便捷、牢固可靠；管路布置合理有序、布线规范整齐；装置具有工业化气息，大气美观；所采用的操控软件在国内应用极为广泛，完全与工业实际接轨。
装置安全设计规范完善，配置漏电保护和载保护装置，高温设备和管路均有保温措施，管线及设备布置既方便操作，也防止碰伤或绊倒，高度符合国家标准。
实训室整体氛围布置，安全标识、操作要领、工艺挂图等配套完善。随机资料如操作说明书、配置清单、PID图、电气图等配套齐全。
二、简要工艺描述
液氯靠位差从液氯供料槽流入液氯汽化器。用光气合成热水将液氯气化为氯气送往光气合成工序。液氯蒸发器为立式管壳式，管内为液氯和氯气，下部是加热段，上部是过热段。壳程通热水做加热剂。
一氧化碳干燥器来的一氧化碳和氯气按一定比例在进料混合器混合。混合气进入光气合成器顶部。光气合成器为管壳式，管内装椰壳活性炭做合成催化剂。壳程通热水做冷却剂。光气合成器出来的反应气进入清净反应器。正常情况下氯在光气合成器全部反应掉。
三、系统配置清单
|
序号
|
设备名称
|
规格型号及技术参数
|
单位
|
数量
|
备注
|
|
1
|
设备主体
|
套
|
1
|
|
|
（1）
|
框架
|
对象部分长×宽×高=2000*685*1500mm，整机采用钢质安装框架，一层平面方便操作、检修、出入，平台采用10#国标槽钢焊接完成，平台板采用3mm扁豆花纹板，表面喷塑防腐处理，罐体采用镜面板制造，管道采用卫生级不锈钢内外镜面管制造，罐体和管道焊缝处理工艺采用机械加油蜡镜面抛光，达到无焊缝镜面效果；
|
套
|
1
|
|
|
（2）
|
V101-混合器
|
304不锈钢，φ219×500mm，立置；
|
个
|
1
|
|
|
（3）
|
E101-汽化器
|
304不锈钢列管换热器，φ159*500mm，内置φ19不锈钢管束，换热面积0.5m2；
|
台
|
1
|
|
|
（4）
|
R101-光气合成器
|
304不锈钢，φ250*500mm，管壳式反应合成器，管内装椰壳活性炭做合成催化剂，壳程通热水做冷却剂；
|
台
|
1
|
|
|
2
|
仪表与执行器
|
|
|
|
|
（1）
|
温度检测
|
仿真仪表显示。
|
台
|
2
|
|
|
（2）
|
压力检测
|
现场或远传仪表显示。
|
台
|
1
|
|
|
（3）
|
流量检测
|
气体仿真流量计，仪表显示
|
台
|
2
|
|
|
（4）
|
氯气流量调节阀
|
不锈钢调节阀，DN15,带信号反馈
|
台
|
1
|
|
|
（5）
|
蒸汽调节阀
|
不锈钢调节阀，DN15,带信号反馈
|
台
|
1
|
|
|
（6）
|
一氧化碳流量调节阀
|
不锈钢调节阀，DN15,带信号反馈
|
台
|
1
|
|
|
（7）
|
反应器温度控制调节阀
|
不锈钢调节阀，DN15,带信号反馈
|
台
|
1
|
|
|
（8）
|
反应器压力控制阀
|
不锈钢调节阀，DN15,带信号反馈
|
台
|
1
|
|
|
2
|
智能仪表
|
|
|
|
|
（1）
|
温度检测显示仪表
|
CH04-485-AI，多路温度输入模块，标准Modbus RTU协议，RS485通讯接口内置1.5KV电磁隔离保护，防雷保护，模拟量输出与系统隔离、电源隔离。
|
套
|
1
|
|
|
（2）
|
流量检测显示仪表
|
CH03-485-AI，多路模拟量输入模块，标准Modbus RTU协议，RS485通讯接口内置1.5KV电磁隔离保护，防雷保护，模拟量输出与系统隔离、电源隔离。
|
套
|
1
|
|
|
（3）
|
智能控制器
|
CH01-485-DO多路光电隔离NPN信号输出模块，标准Modbus协议，RS485通讯接口，内置1.5KV电磁隔离保护，防雷保护，开关量输出与系统隔离、电源隔离，支持全端口过流、过压保护。
|
套
|
1
|
|
|
3
|
阀门与紧固件
|
|
|
|
|
（1）
|
球阀，截止阀，疏水阀等
|
与设备、工艺、管线配套。
|
批
|
1
|
|
|
（2）
|
紧固件
|
与法兰，阀门，框架、支架配合；法兰阀门安装螺丝用相应的碳钢螺丝（Q235，带平弹垫），框架，支架安装螺丝用相应的镀锌螺丝。
|
套
|
1
|
|
|
4
|
智能仪表电器控制台及计算机控制操作台
|
|
|
|
|
（1）
|
智能仪表电器控制柜
|
钢制喷塑内安装漏电保护空气开关、电流型漏电保护器，旋钮式强电开关控制，保证设备安全，操作控制便捷；装有开关电源，接触器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。单相三线制供电。
|
台
|
1
|
|
|
5
|
智能仪表上位监控软件
|
|
|
|
|
（1）
|
软件
|
设置DCS软件界面，具备自动评分系统
|
套
|
1
|
|
