VS-LXF03 消防广播电话系统实验实训装置

产品分类：消防、给排水实训设备产品型号：VS-LXF03 品牌：文圣VENSN 产地：上海价格：询价

产品简介：

VS-LXF03型消防广播电话系统实验实训装置能进行电话及广播切换等联动操作演示、紧急通话、电话主机与分机操作、背景音响与火警紧急广播的切换、系统功能设置、线路设计与连接、故障设置、判断及排除等实验和实训，有音源扩展端口，并可与消防系列中其它设备联网进行各种综合实训。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

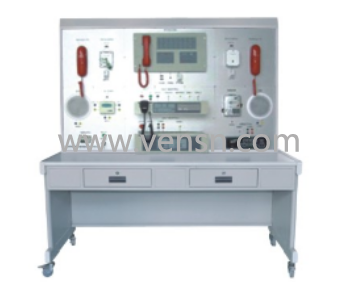

VS-LXF03型消防广播电话系统实验实训装置

一、设备参数及性能：
1、装置组成：
消防广播电话系统实验实训装置元器件全部采用实物，整个实训装置主要由录放单元、功放单元、广播切换模块、总线火警通讯盘、电话模块、多种消防电话、音箱、音源等组成。
2、系统实验实训功能：
能进行电话及广播切换等联动操作演示、紧急通话、电话主机与分机操作、背景音响与火警紧急广播的切换、系统功能设置、线路设计与连接、故障设置、判断及排除等实验和实训，有音源扩展端口，并可与消防系列中其它设备联网进行各种综合实训。
3、系统技术指标：
工作电压：单相三线220V±5% 50Hz，整机容量：＜200W；
外型尺寸：教学系统，150×70×180cm
安全保护：具有漏电自动保护装置，
故障设置：具有故障设置系统

二、实训项目：
1、消防广播部分
实训项目一：广播主机的操作，火警状态下紧急广播的切换操作；
实训项目二：单点广播，广播话筒的操作，系统功能设置；
实训项目三：背景音乐下的火警紧急广播切换
实训项目四：无人执勤时应广播的自动切换设置
实训项目五：广播分配主机的操作，软件设置错误的判断与纠正
实训项目六：与消防报警系统的互联操作，线路故障的判断与处理
实训项目七：按线路图将各部分连线，设计并安装一个简易应用系统
2、消防电话部分
实训项目一：火警通讯主机的操作，系统功能设置
实训项目二：主机与电话分机的通讯操作，分机电话的操作
实训项目三：火警电话通讯广播的连接与操作
实训项目四：火警电话记录与录音的播放操作
实训项目五：电话模块接线的操作，与消防报警系统的互联操作
实训项目六：按线路图将各部分连线，设计并安装一个简易应用系统
三、设备技术参数：
1、广播录放盘：
广播录放盘一套，要求采用计算机控制技术，整机高可靠、操作简洁直观，多项自动功能，体现以人为本的设计思想。
上电方式（复位、正常、线路1），四种钟声后面板可置，方便用户遥控电源启动。
32分钟99段电子录音机，联动自动录音，事故状态下无人值守自动播放。
采用平插盒式磁带放音机，自动翻面、循环播放，非事故状态下自动播放。
完美的话筒工作系统：手持键控启动、“叮咚”提示音进入、小音量背景音乐、防音频回馈肃叫、软切换音源、循环放音可选。
两个各自独立的音频输出口：事故广播输出口和正常广播输出口。
正常广播输出口在事故启动时依然输出背景音乐，适用于非事故地区的不间断广播。
正常启动下，两个输出口输出同样的信号；事故启动下，仅有事故广播输出口输出事故广播信号，而正常广播输出口继续输出事故启动前的背景音乐信号。
两个标准外线输入口：外线1（可控口）。外线2（非启动口）。
C线联动控制口，紧急情况下可自动启动。
J线联动检查口，随时检查C线连接是否良好。
D线联动回答口，事故启动期间送出回答信号。
遥控24V输出口，事故启动期间送出24V电平，可遥控其它设备启动。
操作方便的按键式监听音量调节，关机时储存音量。
软件程序可升级，满足用户特殊使用要求。
2、GT152功率放大器：
功率放大器二套，要求选全触摸按键开关、32级音量数字控制、音量储存记忆，开机自动赋值、放音音量LED条形显示表、输出电平LED条型显示表、高速反应锁存式输出过载保护、输出短路保护，自动复原、开机延时输出保护、供电具有欠压和过压保护采用大型散热器散热，并有过热保护功能过载显示灯，告警显示灯，告警输出时可供给联动控制器信号外控启动端口，自动上电，实现语音报警广播的联动功能
供电电源：直流供电型：DC24V±4V；交直流供电型：AC220V，DC24V±4V；
交流供电型：AC220V
输出特性：定压120V
使用条件：①温度：－10℃至40℃ ②湿度：≤90%RH
储存条件：①温度：－15℃至45℃ ②湿度：≤80%RH
谐波失真：63Hz-16KHz ≤5%
频率特性：63Hz-16KHz ≤1dB
输入电平：0 dB
输入阻抗：平衡式 600（欧姆）
信噪比：①低阻传声器：≥55dB ②线路输入：≥70dB
电压调整率：≤2dB
3、火警对讲电话主机：
火警对讲电话主机一套，要求选总线型的，并具有以下全部功能和指标：
实现主机与分机的点对点双向呼叫及语音对讲；
能录入用户信息，在有火警发生时自动拨通预设报警电话将用户信息发送出去；
带有隔离接口，能够与网上其它节点通信，接受火灾报警控制器传送的火警和故障信息，或将对讲电话的工作状态传送给报警控制器；
有自动寻呼功能，能够在接受到火警或故障信息后，自动拨通用户设置的自动寻呼号，将火警或故障发生部位发送至用户寻呼机上；
有不少于5分钟的对讲录音功能，能自动记录*近5分钟内的通话；
能同时与6台分机对讲；
编址分机有两种形式，一种为带对讲手柄的壁挂型，另一种为墙壁插孔型；
有四组各40个部位的一对一呼叫按钮。
工作电源：DC26.5V±1V，≤0.5A;
信号制式：DTMF;
失真：≤5%（at 1KHz）;
信噪比：≥40dB;
负载能力：系统可连接多达160台编址插件，其中可有多达16台壁挂式编址分机，主机可同时与6台分机通话;
使用环境：
温度：-10℃ ～+50℃;
湿度：< 95%（40℃）不结露。
4、火警对讲电话分机：
火警对讲电话分机二套，要求选同主机配套的。
5、电话接口模块：
电话接口模块二套，主机可通过此模块与普通电话分机相互呼叫。
工作电压DC24V±2V    工作温度O℃～40℃
线路信号电平：DTMF方式    传输衰耗 ≤5dB
编码方式七位二进制
温度 -10℃～50℃    湿度 ≤95％RH(40℃±2℃)
6、广播切换模块：
广播切换模块一套，要求选用于在防火分区中直接以编码方式对消防广播进行分区切换或楼层切换，也可用于防火分区内背景广播与消防广播之间的切换控制。
工作电压DCl 8V～24V    静态电流800uA
动作电流2．0mA    h形尺寸：1 00mm×80mm x 35mnl
触点容量DC30V／2A   AC 125V／1A
使用环境
温度：-10℃～50℃    湿度 ≤95％RH(40℃±2℃)
8、H-501吸顶音箱：
吸顶音箱二套。
额定输入音频电压100V～120V    输出功率：3W
特性阻抗：80Ω   特性灵敏度：90士3dB
外型尺寸 φ200mm×106mm
★9、一体化智能故障考核软件（投标人需提供一体化智能故障考核软件演示视频及计算机软件著作权证书复印件并盖厂商鲜章）
（1）该软件具有计算机软件著作权证书系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
（2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
（3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。
（4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
（5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
四、设备配置表：

名称	序号	设备配置	数量
消防广播电话系统实训装置	1	智能消防录放主机	1台
	2	智能功放	2
	3	联动切换模块	1个
	4	通讯盘	1个
	5	电话模块	2套
	6	电话分机	4个
	7	音箱	2只
	8	开关电源	1只
	9	故障开关	10只
	10	漏电保护开关	1只
	11	锁开关	10只
	12	实训桌和实训屏架	1套
	13	火警对讲电话主机
	14	连接线	1.5卷
