一、系统组成

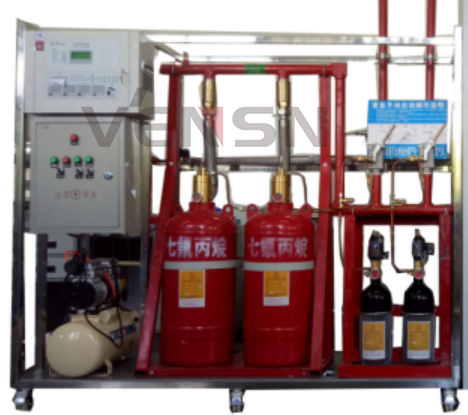

管网七氟丙烷灭火装置、管网、气体灭火控制器、火灾探测器、声光报警器、放气指示灯、紧急启停按钮、外设电源等组成完整的自动灭火系统。

二、系统控制

本系统主要有自动、手动、机械应急手动和紧急启动/停止四种控制方式

（1）自动控制方式：

（2）手动控制方式：

（3）应急机械启动工作方式：

（4）紧急启动/停止工作方式：

三、系统技术指标

1.系统灭火方式：全淹没，最大单区保护面积：20m²；

2.系统公称工作压力(20℃)：一级为2.5MPa、

3.系统使用最大工作压力：一级为4.2MPa、

4.系统使用最小工作压力：一级为2.0MPa、

5.灭火剂最大充装密度：一级为≤1120kg/m³；

6.模拟启动瓶充装压力(20℃)：4.0MPa；

7.喷头设计工作压力：一级≥0.6MPa；单支喷头保护半径R：喷头安装高度＜1.5m时，R≤4.5m；喷头安装高度＞1.5m时，R≤7.5m。

8.喷头保护高度：最大安装高度h≤6.5m；最小安装高度h≥0.3m

9.系统有延时启动功能：延时30S；

10.灭火剂喷射时间：≤10s；

11.灭火系统工作环境温度：0℃~+50℃；

12.系统启动方式：自动、电气手动、机械应急手动操作；

13.系统启动电源：DC24V±3V、1.1A；

14.模拟灭火剂贮存瓶规格：30L。
