（一）产品概述

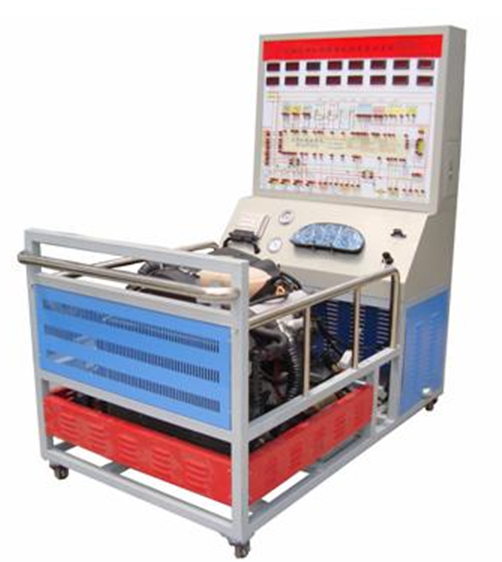

帕萨特电控发动机实训台是以帕萨特B5/1.8L电控汽油发动机实物为基础，由主台架、控制台、和检测台三大部分组成。适用于大专院校、职业学院、职教中心、技工学校及培训中心汽车发动机构造与维修的教学实训，具结构科学、操作方便、安全可靠、教学直观、是汽车发动机原理与维修教学不可缺少的实验室设备之一。 本实训台实训功能齐全、操作方便、安全可靠、美观大方。
（二）产品组成：
发动机总成及控制单元、二次喷射系统、涡轮增压系统、原车线束、组合仪表、各传感器及执行器、汽油箱和汽油泵总成、蓄电池、数字电压表、真空压力表、燃油压力表、点火开关、散热机构、彩色电路原理图面板、外接式检测端子、智能故障设置系统、安全防护装置、可移动台架、使用说明书等。
（三）功能特点：
1、动态运行功能：以PASSAT领域发动机总成为基础，配备各相关辅助控制系统、传感器及执行器，使发动机正常运转，动态演示其工作过程。
2、显示功能：通过原车线束连接组合仪表、真空压力表、燃油压力表等，可实时显示发动机运行过程中各个状态的动态、静态信号参数。
3、检测功能：实训台面板上安装有外接式检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、频率、波形信号等。
4、信号模拟功能：可对发动机各电控系统主要传感器进行信号模拟，并实时检测因传感器输入信号的变化而导致的发动机运行状态的改变。
5、自诊断功能：配备电脑数据检测端口，可连接专用或通用解码仪器，对发动机电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、波形分析、执行组件测试等自诊断功能。
6、故障设置功能：配备智能化故障设置和考核系统，带有与设备相适应的试题库，试题库可根据用户需求进行编辑，能够设置与控制模块脚有关的各种常见故障。安装有RJ45网络接口，备有RS-232串行口 ，可用网线与其它设备的故障设置装置组成一个网络，通过主控计算机控制每一台设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
7、虚拟示波器
（四）功能概述
1、20M带宽、48M采样率、2通道的,支持X交替、Y交替和X-Y模式的双通道虚拟示波器；
2、具有FFT频谱分析功能；
3、具有数据记录仪功能；
4、1KHz基准方波输出接口；
5、设备支持DDS信号源和扫频仪功能；
6、具有有5种波形输出，正弦波最高可以输出20M；
7、波形数据可以按时间和电压输出到EXCEL，BMP，OSC；
8、波形加、减、乘、X-Y显示；波形数据可以按时间和电压输出到EXCEL，BMP，OSC
9、设备通过高速USB2.0与PC通信；
10、二次开发库，提供VC开发示例。二次开发库，提供VC开发示例
（五）功能详细参数
1、数字存储示波器功能

通道	2
阻抗	1MΩ 25pF
耦合	AC/DC
垂直分辨率	8Bit
电压量程	-6V~6V（探头 X1）-60V~60V（探头 X10）
垂直精度	±3%
时基量程	1ns-20s
垂直位置可调	10mV/div-10V/div（1MΩ）
输入保护	Diode嵌位
自动设置	有(10Hz to 20MHz)
触发方式	自动,连续,单次
触发斜率	+/-
触发电平可调	有
触发类型	模拟
触发源	CH1, CH2
存储深度	1MB/CH
单次带宽	20MHz
最大实时取样率	48MS/s
取样率选择	有
垂直模式	CH1, CH2, ADD, SUB, MUL
显示模式	X交替、Y交替和X-Y模式
光标测量	有
光标显示	频率,电压
波形保存格式	Osc(私有)、Excel和Bmp

2、频谱分析仪功能

通道	2
带宽	20MHz
算法	FFT(18种窗)、相关、功率谱
FFT数据点	8-1048576每通道
滤波处理	FIR 支持任意幅度的频率采样法和Rectangle、bartlett、triangular、cosine、hanning、 bartlett_hanning、hamming、blackman、blackman_Harris、tukey、Nuttall、FlatTop、 Bohman、Parzen、Lanczos、kaiser、gauss的窗函数法；     IIR滤波器支持“巴特沃斯”、“切比雪夫I”、“切比雪夫II”、“椭圆”类型；

3、数据记录仪功能

通道	2通道
阻抗	1MΩ 25pF
耦合	AC/DC
垂直分辨率	8Bit
电压量程	-6V~6V(探头X1)  -60V~60V(探头X10)
采样率	1通道：1K~24M Hz  2通道：1K~16M Hz
记录文件	最大4G，记录时间跟采样率有关

4、信号源功能

波形	正弦，方波（占空比可调），三角波，锯齿波
输出幅度	≥9Vp-p(空载)
输出阻抗	200Ω±10%
直流偏置	±2.5V
频率范围	1Hz ~ 20MHz（正弦波）.1Hz ~ 2MHz（其它）
频率分辨率	1Hz
频率稳定度	±1×10-3
频率精确度	±5×10-3
三角波线性度	≥98%  (1Hz~10kHz)
正弦波失真度	≤0.8%  (参考频率 1kHz)
方波上升下降时间	≤100ns
方波占空比范围	1%~99%

5、扫频仪

扫频模式	线性扫频、对数扫频
线性扫频范围	1Hz~20MHz，最小1Hz步进
对数扫频范围	1Hz~10MHz，1，10，100...对数步进

（六）技术参数：
1、发动机型号：PASSAT 领域
2、排量：1.8L
3、工作电压：12V直流
4、工作环境：-40℃～50℃
