（一）产品简介

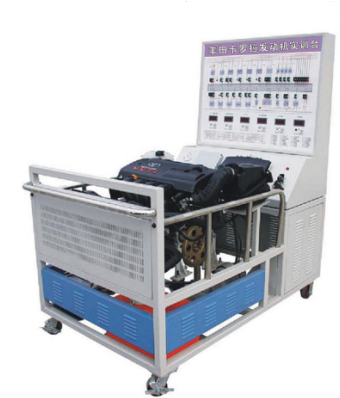

本实验台以丰田卡罗拉电控汽油发动机实物为基础，由主台架、控制台和检测台三部分组成。适用于中高等职业院校和培训机构的汽车发动机构造与维修实训教学，能够满足对电控汽油发动机的结构、工作原理、故障设置及诊断的教学需要。本实验设备操作方便，安全可靠，易于维护。
（二）标准配置
1、主台架
（1）丰田卡罗拉电控汽油发动机总成带所有传感器和相关附件；
（2）原车的冷却系统（水箱、散热电子扇 、储水壶等）、进气机构（空气滤清器、进气软管、节气门总成、进气歧管等），排气机构（排气歧管、排气管等），点火系统（火花塞、高压缸线、点火模块等），所有的发动机传感器和执行器（节气门位置传感器、进气压力传感器、怠速马达、曲轴位置传感器、凸轮轴位置传感器、爆震传感器、氧传感器等）。
（3）尺寸：（长*宽*高）1450*1000*1650（mm）
2、控制台
（1）控制台配备供油系统（油箱、油泵等）、油门、蓄电池等。
（2）控制台面板设有点火开关、组合仪表、发动机电控单元、发动机防盗系统、OBD-II诊断座、油泵工作状态指示灯、点火和喷油频率指示灯、真空表、燃油压力表、保险丝、继电器、检测电压表等，并且每一个零部件都标明名称。
（3）可调整式传感器故障模拟（软故障设置）装置；
（4）集成电路故障设置及故障排除系统
（三）检测台
1、参数显示数字电压表（进气压力传感器、冷却液温度传感器、节气门位置传感器、怠速阀、蓄电池电压等）；
2、完整的彩色发动机电控系统元件结构图和电路结构及工作原理图；
3、各个电路插头的结构图及针脚标识图和名称；
4、与电脑、传感器、执行器针脚一致的外接式检测端子。
（四）功能特点
1、展示功能：
（1）在发动机总成基础上，各相关系统按合理位置排布，直观展示发动机控制系统和相关工作附件的结构组成与工作原理；
（2）完整的彩色发动机电控系统元件结构图和电路结构及工作原理图，便于对整体发动机电控系统结构和原理的教学。
2、动态运行功能：
发动机运转正常，充分展示电喷汽油发动机的组成结构和工作过程、适合做发动机各种工况实验。可起动运行发动机，对起动、冷车怠速、热车怠速、慢加速、正常加速、急加速、正常减速、急速减速等）等发动机工况进行实操训练，检验发动机全过程的工况。
3、实时显示功能：
（1）组合仪表（显示发动机转速、水温、燃油量、电控故障灯、机油压力过低故障灯、水量过低故障灯等）；
（2）参数显示数字电压表实时显示各个传感器的实时参数值（如进气压力传感器、冷却液温度传感器、节气门位置传感器、怠速阀、蓄电池电压等参数）；
（3）指针表实时显示压力参数（显示进气真空度、燃油压力等参数）；
（4）高亮LED灯实时显示执行器工作状态（显示点火、喷油器工作频率及节气门开度等）
4、检测功能：
（1）各个电路插头的结构图及针脚标识图和名称，便于学员识读电路和电气元件的结构和工作原理，为进一步检测、分析、诊断打下坚实的基础；
（2）通过与电脑、传感器、执行器针脚一致的外接式检测端子无损导线进行各个传感器、执行器及电控单元的信号检测与分析；
5、信号模拟功能：
通过可调整式传感器故障模拟（软故障设置）装置，可对发动机各控制系统主要传感器（爆震传感器、空气流量计、节气门位置传感器等）的电压参数进行信号故障模拟（无级线性调整），并实时检测因传 感器输入信号的变化而导致的发动机运行状态的改变。
（五）自诊断功能：
通过OBD-II诊断座，可连接通用或专用解码器对发动机电控系统进行故障码读取、故障码清除、数据读取、波形分析、防盗钥匙匹配、执行元件测试等自诊断检测实验。
（六）防盗系统设置功能：
真实演示合法钥匙能正常起动发动机，不合法钥匙无法起动发动机对比实验；进行配匙、解锁等实操训练；
（七）故障设置与考核功能：
1、通过集成电路故障设置器，可对所有系统电气断路故障和虚接故障二种典型故障类型进行设置。便于通过设置故障，由学员进行相关的测量、分析，进行故障的诊断和排除，达到良好的考核功能。
2、故障设置器采用双层集成电路板结构，集成电路板采用双面电路印刷制成，配以3个档位的大电流开关， 具有极高的稳定性及大电流过电能力，达到既设置小电流（电流值5A以下）的传感器信号故障又能设置大电流（电流值可达15~20A）的执行器故障效果。
3、3个档位开关的档位分别为“断路”、“正常”、“虚接”，一个开关便能达到三种工作状况，易于断路故障和虚接故障的设置及排除。并具有质量稳定、易于更换等特点，便于设备的维护和保修。
4、本实验台集成电路故障设置器采用21路集成电路板。
可设置多达21个单独故障，真正达到“单个故障分别设置”、“多个故障任意组合设置”、“全部故障同    时设置”的故障设置效果。便于学员对单个故障、多个组合故障进行相关的测量、分析从而理解故障的诊断和排除方法，达到故障的诊断和排除的良好教学及考核效果。
5、配备教学多媒体教学系统
（1）能与学校中职校园网管理平台系统数据无缝整合，B/S架构，采用先进的RIA富有媒体网络技术，整套系统采用实况录像与三维动画结合，充分展示了实用性与真实性；本产品还配有丰富的课件内容，减轻教师工作压力，实现教材与课件同步施教的目的；符合未来数字化校园建设标准；
（2）包含台架所有相关维修数据，网关原理与管理，设备构造等
（3）系统无节点限制，可满足无限量PC机及学员时在线正常访问，在局域网和互联网上均可使用；
（4)系统平台只需要在服务器上进行部署，客户端无需安装应用程序，方便学校的系统维护工作和系统平台使用者的日常操作。
（5）可提供多点喷射的技术数据，进行波形分析，兼容数据诊断。
（6）资源库必须涵盖世界各系车型的维修手册资源，并具有三维、动画、视频功能；电路原理图大全，发动机电路图，变速器电路图，及个车系电路图等。
（7）系统平台只需要在服务器上进行部署，客户端无需安装应用程序，方便学校的系统维护工作和系统平台使用者的日常操作。
（8)每个零件的安装位置，零部件之间的连接关系，以及零部件的代码等图示。
（9）提供教学资料及维修资料数据库
该系统涵盖多种车型，包含欧美中日韩等各国车系，包含汽车所有系统，包含动力系统，传动系统，车身系统，电气系统，悬架系统，转向系统，制动系统，空调加热系统，安全系统，约束系统，巡航系统，等教学内容。
