技术指标 |
说 明 |
|
装置功能 |
1、理解吸附理论、掌握所学理论知识，并与实践相结合。
2、掌握吸附中变压吸附的应用，了解变压吸附设备，并学会设备的操作。
3、掌握变压吸附中压力的变化、阀门切换时间变化与吸附量的关系。
4、了解和掌握分子筛变压吸附提纯氧气，以及其它混合气体分离提纯的原理。
5、可实现移动终端扫装置上和说明书上二维码，能够获取装置教学视频介绍。该视频是本实验装置的教学视频，学生可课前预习或者进入实验室后观看装置操作流程及注意事项。 |
|
主要配置 |

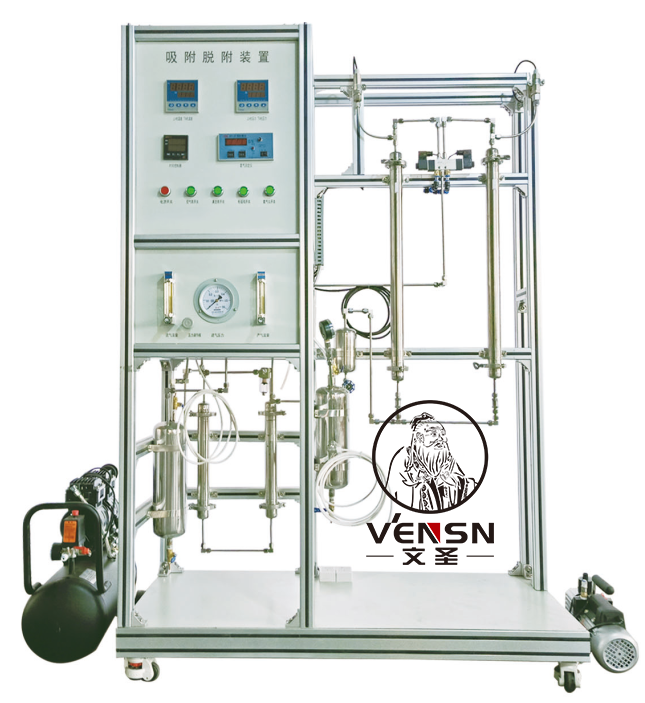

吸附塔、吸附剂、干燥器、油水分离器、空压机、真空泵、缓冲罐、压力表、流量计、测氧仪、不锈钢管路、阀门、中央处理器、触摸屏、高品质铝合金型材框架。 |
|
公用设施 |
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
气：空气来自空压机（自带气源）。
实验物料：空气。常压操作，温度：<50℃。 |
|
技术参数 |
1、吸附塔：管径Φ38mm，管长750mm，304不锈钢材质，两端快装卡套连接方便填装吸附剂。吸附塔入口段装有气体吸湿和干燥器。
2、无油静音空压机：功率550W，排气量36L/min，额定排气压力0.8MPa。
3、真空泵：旋片式真空泵 抽速: ≥2L/s, 转速: 2800r/min，功率: 370w。
4、气体转子流量计：16-160ml/h和25-250ml/h，根据产气量选配。
5、吸附剂：PSA-5A型富氧分子筛，颗粒规格：0.4-0.8mm。
6、氧分析仪：防爆式氧气浓度传感器，量程0~100%，最小检测量：0.01％，输出信号4-20mA，DC24V供电。
7、工作压力：-0.1-0.6MPa，温度计：0-100℃。
8、塔体、管路、管件及阀门均为304不锈钢。
9、中央处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。
10、模拟量模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。
11、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。
12、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制。实现压力、温度、含氧量，吸附时间的显示， 以及阀门调节、吸附时间控制等操作，实现整个变压吸附系统的全自动控制。
13、外形尺寸：1300×550×1800mm，外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
14、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
15、配数据采集软件一套，在线工业组态软件一套。 |
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
|
气体流量 |
转子流量计 |
转子流量计 |
手动调节 |
|
|
吸附塔温度 |
温度传感器 |
触摸屏 |
无 |
|
|
吸附压力 |
压力传感器 |
触摸屏 |
无 |
|
|
氧浓度 |
氧浓度传感器 |
触摸屏 |
无 |
|
|
吸附时间 |
时间控制器 |
触摸屏 |
无 |
