一、设备介绍
       煤矿井下电气操作作业考试装置严格按照国家总局2016《煤矿特种作业安全技术实际操作考试标准》设计。系统遵循自动化、智能化、一体化的原则，采用井下电气模拟实物与虚拟仿真软件考核系统相结合，通过智能软件，以“软件操作+实物智能操作”结合的方式实操，100%覆盖井下电气作业安全技术考试标准的各项内容，实现井下电气作业技术的全面考核。
二、设计依据及标准
       系统的设计依据：国家煤矿安全监察局印发《煤矿特种作业安全技术实际操作考试标准》（煤安监行管〔2016〕19号）-《煤矿井下电气作业安全技术实际操作考试标准》。
主要设置以下考核项目：
1、井下低压电气设备停、送电安全操作（简称K1）
系统以软件模拟操作和实物模拟智能操作的方式，完成对科目一：井下电气作业前安全检查的考试，各知识点与标准对应，随机抽取不同答案的考题场景供考生考核。
2、井下风电、甲烷电闭锁接线安全操作（简称K2）
系统对科目二的各项考试均以软件模拟操作的方式进行，系统全程监测考生的操作行为，并进行智能评分。
3、井下电气保护装置检查与整定安全操作（简称K3）
系统对科目三的各项考试均以软件模拟操作的方式进行，系统全程监测考生的操作行为，并进行智能评分。
4、井下电缆连接与故障判断安全操作（简称K4）
系统对科目四的各项考试均以软件模拟操作的方式进行，系统全程监测考生的操作行为，并进行智能评分。
5、井下变配电运行安全操作（简称K5）
系统对科目五的各项考试均以软件模拟操作和实物模拟智能操作的方式进行，系统全程监测考生的操作行为，并进行智能评分。
6、井下电气设备防爆安全检查（简称K6）
系统对科目六的各项考试均以软件模拟操作的方式进行，系统全程监测考生的操作行为，并进行智能评分。
三、软件系统
软件系统主体包含练习模式、考核模式
（1）练习模式。以声光，文字，图标的形式，对每一步进行操作引导，考核项目讲解，操作提示，实现考核训练模式。
（2）考核模式。通过操作井下电气模拟实物装置，实现在虚拟环境中对井下电气设备进行“生产现场”式的操控作业。系统全程监控考生在作业现场的实时操作步骤、程序和方法。考试结束后系统自动得出相应得分，并将考试结果（包括考生信息、考核成绩、扣分项的详细信息等资料）上传至管理系统。

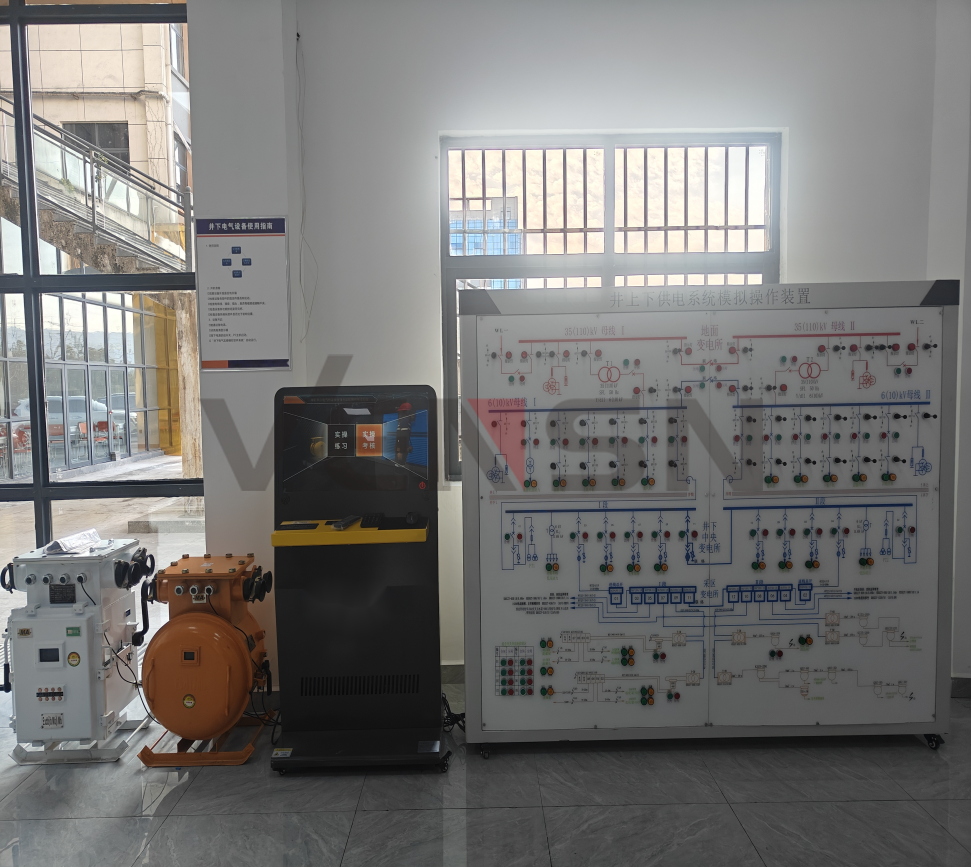

四、设备硬件
（1）操作台：机体采用 1.2 材质钢板制作，所有部件均为 金属件。该组部件工艺全部采用整体喷塑处理，该底座框架可承载重量最少160kg。
外形尺寸≦4000mm *900mm *1900mm（长*宽*高）
井下供电系统模拟操作装置≦2000mmx400mmx1600mm（长*宽*高）
（2）矿用隔爆型低压磁力启动器：可实现国家煤矿安全监察局《煤矿井下电气作业安全技术实际操作考试标准》（煤安监行管〔2016〕19 号）中规定的实操科目（科目一）及考试内容。本体为真实机芯，金属框架，设备敦实坚固。
（3）矿用隔爆型低压馈电开关：真实开关，本体为真实机芯，金属框架，设备敦实坚固。
（4）井下供电系统模拟操作装置：设备全部按照真实的线路模拟设计，系统中主要开关元件为开关和断路器，相应的系统图上的各开关操作元件和断路器元件都嵌入系统图的相应位置，其通断有相应的标识指示，模拟防爆开关的合闸和分闸；每条供电支路都有相应负载指示，更好的让学员了解和熟悉矿井供电系统。
（5）计算机配置：承载训练软件模块与硬件控制系统。计算机要求可以流畅运行训练模块，画面帧率不低于30，可连续24小时不停机运行，性能不降低。
PC主机 1套（品牌电脑） CPU:intel G5905  散热器VTG TF3501  内存：金士顿 D4 16G 3200  硬盘：威刚SP580256G  主板：映泰B560MH   显卡750TI  机箱：大水牛瑞博(黑色)  电源：酷冷至尊战斧2  400w
（6）外显设备：外显设备 1套  32寸高清液晶显示器16:9,亮度：300cd/m2分辨率：1920×1080背光类型：WLED。
