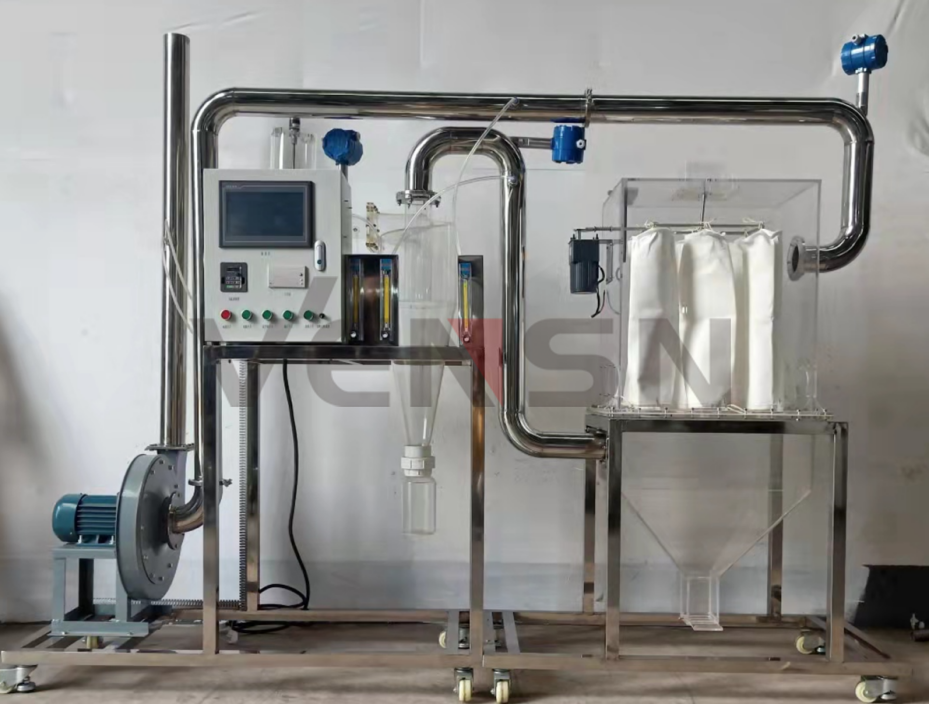

一、实验目的

1.学习旋风除尘器除尘原理，掌握烟尘性质、结构尺寸变化、运行状况对除尘器性能的影响。

2.掌握旋风除尘器入口流速、出口流速、压力损失和阻力系数的测定方法。

3.掌握旋风除尘器的分割粒径、分级效率和总效率的估算和测定方法。

4.掌握机械振打袋式除尘器滤尘机理、粉尘层和表面过滤机理、清灰机理的知识点与计算。

5.理解和认识过滤风速与除尘效率、过滤阻力、清灰性能三者之间的关系，根据粉尘及含尘气体的性质正确选择过滤风速。

6.掌握袋式除尘器的除尘效率和压力损失测定方法与计算。

7.了解机械振打进行清灰的方式和原理，合理设定振打周期、时间与频率。

8.掌握旋风、袋式除尘器在工程应用中的适用范围、设计依据、设计方法、公式计算。

二、技术指标

1.动力装置布置为负压式，水平亚克力透明直管路系统，处理气量400-600m3/h，压力降：<2000Pa，除尘效率不小于：90%，气体含尘浓度：0-1000mg/ m3。

2.处理粉尘粒径：0.1~5µm，尾气粉尘浓度小于10mg/m3。

3.工作电源：AC380V±10%、50Hz，三相五线制，功率1600W。安全保护：具有接地保护、漏电保护、过流保护。

三、技术参数

1.发尘器1套；在线粉尘浓度检测系统3套：4-20MA输出、测量范围0-1000mg/ m3,分辨率1 mg/ m3。

2.在线风压、风量及风速检测系统1套：①L型皮托管1套。②压力传感器2套：316L不锈钢壳体，远传显示，量程0-10Kpa、输出4-20MA。风量、风速测量精度：±1%。

3.风管内在线温度、湿度检测系统1套：316L不锈钢壳体，远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA（4线制）、供电9-36VDC。

4.旋风除尘器1套：透明有机玻璃、壁厚7.5mm。

5.粉尘自动加料装置1套：不锈钢材质；有机玻璃卸除灰尘装置1套：卡盘连接，方便装卸。

6.管道气尘混合器1套：采用叶片式混合器。

7.人工监测进出口2组、透明测压软管1批。

8.离心通风机1台：功率750W。

9.变频器1套：控制风机转矩调节风量大小。

10.PLC、彩色触摸式液晶显示屏、实时记录历史数据和实时曲线、数据处理软件一套。

11、控制屏和框架均为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。

12、装置外形尺寸：2300×520×1880mm。框架为可移动式设计，带脚轮及禁锢脚。
