一、实验目的

1.了解用吸收法净化废气中SO的原理和效果。

2.改变空塔速度，观察填料塔内气液接触状况和液泛现象。

3.掌握测定填料吸收塔的吸收效率及降压的方法。

4.测定化学吸收体系（碱液吸收SO2）的体积吸收系数。

二、技术指标

1.整套装置动力为负压式，处理气量约100~135m3/h。

2.吸附气体为SO2：进气浓度600~2000ppm、尾气浓度120~400ppm，吸收效率约80%、雾沫夹带小于7%。

3.空塔气速0.6~0.9m/s，压力损失500Pa/m，液气比1~10L/m3。

4.工作电源：电压AC380V±10%、50Hz，三相五线制，功率≤2100w；

5.线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄.

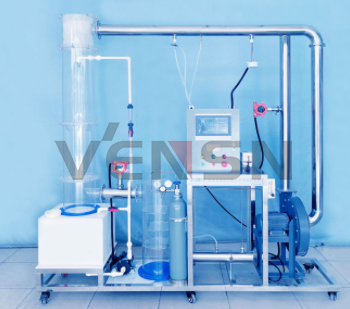

三、主要配置

1.填料塔1套（2节）：透明有机玻璃管、壁厚5mm、Φ250mm*1725mm，配液体再分配器1套、支撑栅板2块、除雾器1套、填料1批。

2.耐酸耐碱水泵1台：电压220V、功率65W、最大流量28L/min、最大扬程13.5m。

3.液体喷淋分配装置1套：304不锈钢螺旋喷淋头、喷淋呈伞形、喷淋密度6~8m3/(m2•h)。

4.管道气体混合器：304不锈钢材质，挡板3块。

5.浓度检测口2个、风压检测口2个、透明测压软管1批。

6.流量测量与调节：管道式浮子流量计1个、水、60~600L/H；有机玻璃面板式防腐转子流量计1个、气体、1~5l/min

7.贮液箱1只：水箱底板上安装有放空阀，方便将水排净。

8.离心通风机1台：电压380V、功率0.75KW、频率50Hz、流量402-545m³/h、全压2223-2262Pa、转速2830r/min。

9.变频器1套：电压380V，功率750W，控制风机转矩调节风量大小。

10.PLC、具有彩色触摸式液晶显示屏、实时记录历史数据和实时曲线、数据处理软件一套，可连接打印功能。实时记录历史数据和实时曲线。

11、控制屏和框架均为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。

12、装置外形尺寸2200mm×516mm×2000mm。框架为可移动式设计，带脚轮及禁锢脚。
