一、实验目的

MBR工艺是将膜分离技术与生物处理技术相结合的一种全新污水处理技术，主要由厌氧及好氧生物处理装置、膜分离组件、污泥浓缩与回流系统等组成。污水中的绝大部分有机物被微生物所分解，膜分离组件将混合液中直径大于膜孔径的微粒和微生物截留下来，从而得到清彻的处理水。

二、技术指标

1、处理水量：10～15L/h；

2、BOD去除率：95%~99%、

3、COD去除率：90%~96% 、

4、SS去除率：>99%、

5、NH3-N去除率：75%~83%、

6、T-P去除率：94%~98%、

7、MLSS：3000~15000mg/L；

三、设备配置

1、格栅池（间距2mm)1套、曝气沉砂池1套（容积15L）、膜生物反应器（容积100L）：透明有机玻璃材质、厚度10mm；

2、竖流式初沉池1套：透明有机玻璃材质、厚度6mm，容积20L；

3、紫外杀菌装置1套：紫外灯1套、有机玻璃柱1根、遮光铝铂纸1套；

4、原水箱、中间水箱（30L）和清水箱各1个：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；

5、搅拌电机1台（功率15W、转速90rpm）、304不锈钢搅拌桨1套；

6、防腐蚀提升磁力水泵2台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；

7、曝气泵1台、（电源 220V 、功率40W、最大气量：8L/min）、含曝气管道1套、

8、平板膜组件1套（PVDF平板膜，面积：0.1m2/片，共5片）；

9、出水隔膜泵1台，出水流量计1只、（量程3-30L/H）

10、混合液回流装置：回流泵1台、回流管道1套；

11、流量测量与调节：转子流量计，液体流量3个（量程3-30L/H），气体流量1个（量程100~1000L/h）

12.框架为304不锈钢材质，结构紧凑，外形美观，操作方便。

13.外形尺寸：2800mm×450mm×1600mm，框架为可移动式设计，带脚轮及禁锢脚。

四、实验目的

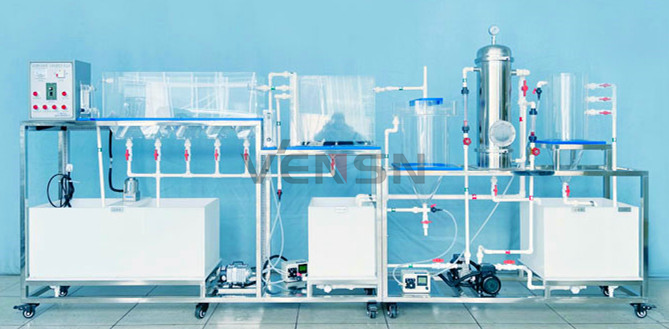

本装置以小型污水处理厂部分处理系统为原型，配置多斗初沉池、曝气池、二沉池、砂滤装置及浓缩池等。污水通过配水箱被提升至初沉池进行初级污泥沉淀，然后进至曝气池进行接触氧曝气处理，曝气通过小型空气压缩机，并通过风量计进行对曝气量的控制。经过曝气池的污水再通过二沉池进行沉淀。再进入砂滤装置进行过滤。最后进入浓缩池进行浓缩处理。学生通过对该污水处理厂立体布置模型系统的学习，可了解系统中典型污水处理系统的应用，掌握各个系统的工作原理，进而具备设计污水处理厂各处理系统的能力。

五、技术指标

1.处理水量：10L/h。主体采用透明有机玻璃材质。

2.工作电源：AC220V±10%、50Hz，单相三线制，功率800W，安全保护：具有接地保护、漏电保护、过流保护。

六、主要参数

1.配水系统、多斗式初沉池900×300×500mm、推流式曝气池550×300×400mm、沉淀池约Φ300×350mm、污泥回流系统、压力砂滤罐（φ200mm×800mm，配石英砂40-60目）、角锥农缩池。

2.原水箱和清水箱各1个:白色10mm厚PP板，水箱底板上安装有放空阀，方便将水排净。

3.水泵3台、调速电动机及调速器1套、污泥回流水泵1台、旋涡式气泵1台、转子流量计2只、气体流量计1只、微孔曝气器 2套。

4.搅拌电机1台（功率25W、转速90rpm）、不锈钢搅拌桨1套。

5.控制屏和框架均为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。

6.外形尺寸：3600×450×1600mm，框架为可移动式设计，带脚轮及禁锢脚。
