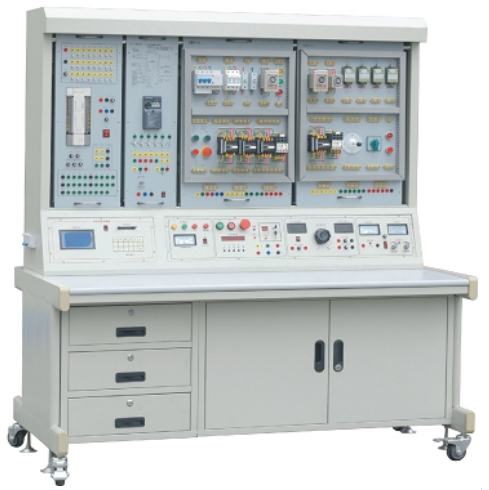

一、概述

本设备参考了人社部09版维修电工职业鉴定标准、结合职业院校«电工基础»、«工厂电气与维修»、«PLC与电气控制»等教材。该设备适合本科院校、高职院校、中职院校、企业培训等电气自动化、轨道交通、机电一体化，维修电工等专业的教学与实训。

二、实训项目

本设备可以完成以下典型实训：

1.城铁列车典型电气控制电路的工作原理与故障分析与排除

实训一列车紧急、停放制动及转向架监控控制电路的工作原理与故障分析与排除

实训二列车自动门控制电路的工作原理与故障分析与排除

实训三列车VVVF控制电路的工作原理与故障分析与排除

实训四列车照明控制电路的工作原理与故障分析与排除

实训五列车空调控制电路的工作原理与故障分析与排除

2. 基础继电控制回路及动车组典型电气控制电路的安装

实训一按钮联锁的正、反转控制线路

实训二接触器联锁电动机正、反转控制线路

实训三接触器和按钮双重联锁正反转控制线路

实训四按钮切换的Y-△启动控制线路

实训五时间继电器切换Y-△降压启动控制线路

三、技术指标

1.外型：整体尺寸 1570mm×750mm×1790mm；

2.实训台架的材料：双层亚光密纹结构；

3.电源：

1)电源输入：三相AC 380V ±10% 50HZ 三相五线；

2)电源输出：0~250／2A交流可调电源1路、0~225／2A直流可调电源1路、0~30V／2A直流可调电源1路，实验管理器：具有时钟、定时提醒、定时上电、定时切断电源功能。

4.仪表/表头：内部测量显示，电压表4只实时监控所测电压变化；

5.保护：短路保护、过载保护、漏电保护，漏电保护动作电流≤30mA。

6.电脑推车尺寸：580*450*960mm；

7.输入功率：1.2KW
