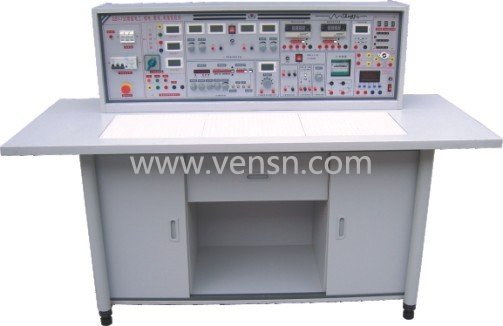

VS-740B高级电工、模电、数电实验室成套设备（带功率表、功率因数表）
一、产品特点：
实验具有较完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进，实验项目更加丰富，覆盖面广，实验内容选择余地大，实验深度有较大提高，使实验更加深入完整。实验台装配智能化数字交流、直流电表，测量精度高、测量范围宽，使用方便。
元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用压卡式结构，维修、更换元件拆装方便。数字部分实验利用进口新型集成座，实验时集成插拨方便，接触可靠，集成座仅需要更换集成就能无限制完成数字电路实验。实验项目扩展性好，便于学生课余兴趣小组电路开发、学生毕业设计等。实验元件分立式，院校除能完成指导书上实验，还可利用元器件设计符合自身要求的实验内容。为对实验教学上大胆创新的院校实验建设提供了良好的平台。实验台高度为115cm，实验室布局不受设备高度限制，有利于讲师讲解。
二、适用范围：
适用高等院校及要求较高的中专、技校、科研单位，可完成电工学、电工原理、电路分析、数字电路、模拟电子技术实验，利用其平台也可完成其他科目实验，其是实验室更新换代或新建扩建实验室的理想产品。
三、实验台和实验操作桌结构及功能：
1、实验台构成与性能：
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮
1.1.2电源输出：有嵌入式保险盒和三相漏电保护开关二级保护功能。
A组：单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～240V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只液晶交流电压表，指示调压器输出电压)。
B组：低压交流电压3、6、9、12、15、18、24V电源，*大输出电流1.5A。
C组：低压交流稳压电源：＋5V、＋12V、－12V。
D组：双路稳流稳压电源，二路输出电压均为0～30V，内置式继电器自动换档，多圈电位器连续调节，使用方便。输出*大电流为1.5A，具有预设式限流保护功能，每路输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组：单相交流市电输出，由万能插板供用户自备设备使用。
1.2内置式电度表：便于实验，台内装有一台单相电度表，接线端子引至面板，具有工作可视框。
1.3内置式日光灯配件：台内已安装一套日光灯实验组件，实验方便、安全。
1.4七段译码器：3组七段译码器及对应译码显示数码盒。
1.5音频放大器：输入音频电压不低于10mV，输出功率不少于1W，音量可调，内置喇叭，用于电路扩音，也可作信号寻迹。
1.6智能型功率、功率因数表：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示）并可存储测量数据，供随时查阅。
1.7智能型直流数字电流表：精度0.5级，采用ICL公司高性能AD转换器配以高速MPU单元设计而成通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，20mA、200mA、2000mA三档，测量范围：0-2000mA。具有数据存储与查询、超量程报警、指示功能。
1.8智能型交流数字电流表：采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。测量范围：0-5A，频率范围：10Hz-20Hz。测量精度为0.5级。
1.9单次脉冲：每次可输出一对正负脉冲。
1.10函数信号发生器：
1.10.1波形：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波。
1.10.2频率范围：由0.1Hz到2MHz，分七个频率档级。
1.10.3正弦波失真度：10－30Hz＜3% 30Hz－100KHz≤1%。
1.10.4方波响应：前沿/后沿≤100nS(开路)。
1.10.5*大输出幅度(开路)：f＜1MHz幅度≤15Vp-p ，1M＜f≤2MHz幅度≤11Vp-p。
1.10.6直流偏置（开路）：±10V。
1.10.7输出阻抗Z：Z0＝50Ω±5Ω。
1.10.8占空比：脉冲与锯齿波上升、下降沿可连续变化，范围10%－90%。
1.10.9压控振荡（VCF）：加外加直流电压0－±5V变化时,对应的频率变化大于100：1。
1.10.10输出衰减：20 dB 40 dB 60dB。
1.11频率计数器：
1.11.1测频范围：1Hz-100MHz，六位数显。
1.11.2闸门时间：0.01S、0.1S、1S、10S。
1.11.3输入阻抗（AC耦合）：电阻分量约500KΩ，并联电容约100P。
2、验操作桌：由双面饰面板制成，不变形，不褪色，尺寸：160×70×80cm，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。
四、构成与配备(以二十四座为例)
1、实验操作桌12张，一桌二座，操作桌桌面中央设置通用电路插板(尺寸:35×90cm)，低压电路实验在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装更换方便。继电控制实验由实验箱与专用隐蔽式控制线来完成。根据高压实验与低压实验不同特点配置不同导线、不同实验方法，实验安全系数大大提高。数字电路实验配备通用集成插座，插拔更换集成方便，一座多用，自主开发能力强。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面(如需要在桌上放置电动机、焊接等)，实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、示教控制台：由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。演示屏立在实验台上，尺寸为160×70cm，用于讲解、演示。
3、实验台，共12台，每张学生实验操作桌上配置l台。
4、器材配备: ：
VS-01 继电控制实验箱一； VS-02 继电控制实验箱二；
VS-03 继电控制实验箱三； VS-04 继电控制实验箱四；
VS-05 三相负载；
13台0.18KW三相电动机，39只电流测试插座，39只1.5级直流电表，13只MF-47万用表，13只数字万用表，25套电烙铁及烙铁架，13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感、电容、变压器、条形磁铁、91只集成座，26只逻辑电平、逻辑电平显示实验盒等元件单元盒（元件已装在透明单元盒内），25张学生凳,1个双门立柜。
5、户自备器材：滑动变阻器、毫伏表。
五、实验项目：
(1）电工实验项目：
1．电工测量仪表的使用及减少内阻测量误差的方法
2．常用元件的识别与检测
3．线性元件与非线性元件的伏安特性
4．未知电阻元件伏安特性测绘
5．电源的外特性
6．电位值、电压值的测量及电路电位图的绘制
7．电流表和电压表的扩程
8．欧姆表的设计
9．基尔霍夫定律的验证
10．验证楞次定律
11．迭加原理与互易定理的验证
12．戴维南定理与诺顿定理的验证
13．电压源与电流源的等效变换
14．受控源特性的研究
15．示波器和信号发生器的使用及典型电信号的观察与测量
16．一阶电路实验
17．二阶电路过度过程
18．研究LC元件在直流和交流电路中的特性
19．负载获得*大功率的条件
20．三表法测定交流电路参数（用三表法测量交流电路等效参数）
21．正弦交流电路中RLC元件的频率特性
22．RL及RC串联电路实验
23．RLC串联谐振电路
24．日光灯电路的连接及功率因数的改善
25．三相负载的星、三角接法
26．三相电路功率的测量
27．RC网络频率特性和选频特性的研究
28．二端口网络的研究
29．单相铁芯变压器特性的测试
30．互感线圈电路的研究
31．单相电度表的校验
32．负阻抗变换器实验
33．回转器特性测试
34．三相异步电动机的使用和起动
35．三相异步电动机继电接触控制基本电路
36．按钮、接触器复合联锁的控制电路
37．三相异步电动机时间继电器控制Y-△起动控制实验
……自由设计实验项目
(2）模拟电子电路部分
1．常用电子仪器的使用
2．晶体二极管的特性与检测
3．晶体三极管的输入、输出特性
4．晶体管共射极单管放大器
5．射极耦合触发器
6．RC耦合两级放大器
7．负反馈对放大器性能的影响
8．场效应管放大器
9．差动放大电路
10．运算放大器指标测试
11．集成运算放大器的基本应用（多种模拟运算电路）
12．RC正弦波振荡器------集成运算放大器非线性应用一
13．方波发生器------集成运算放大器非线性应用二
14．三角波和方波发生器----集成运算放大器非线性应用三
15．LC正弦波振荡器
16．变压器耦合推换功率放大器
17．OTL功率放大
18．集成功率放大器。
19．电压---频率转换电路。
20．单相半波、全波、桥式整流电路。
21．串联型晶体管直流稳压电源（设计性实验）
22．集成直流稳压电源。
23．单结晶管特性。
24．单结晶体管触发电路。
25．晶闸管间单测试。
26．晶闸管可控整流电路（综合性实验）
27．函数信号发生器的组装与调试（综合性实验）
28．万用表的设计与调试（综合性实验）
29．电子门铃电路------趣味性应用实验一
30．电子报警电路------趣味性应用实验二
31．光控简易灯自动开关电路------趣味性应用实验三
32．电子催眠器------趣味性应用实验四
33．温控电路------趣味性应用实验五
……自由设计
(3）数字部分
1．TTL集成逻辑门的参数测试
2．CMOS集成逻辑门的参数测试
3．TTL集电极开路门与三态输出的应用
4．与门、或门、异或门逻辑电路测试
5．半加器、全加器电路实验
6．RS、D、JK触发器及JK与D触发器的转换电路
7．计算器
8．MSI移位寄存器及其应用
9．译码器及变换方式
10．数据选择器及逻辑设计
11．用集成与非门构成单稳态触发器和RC环形多谐振荡器
12．利用门电路构成编码器、分配器、选择器
13．组合电路的设计之一
14．组合电路设计之二------显示电路
15．同步时序电路的设计
16．计算机时序电路的设计
17．集成定时器测试及应用
18．D/A、A/D转换器
19．电子秒表------大型综合实验。
20．二极管与门、或门电路
21．三极管"非门"电路
22．三极管"与非门"电路
23．三极管"或非门"电路
24．异步十进制加法计数器
25．异步十进制减法计数器
26．智力竞赛抢答装置------大型综合实验二
……自由设计实验
高级电工、模电、数电实验台配置清单（每台）
|
元 件 名 称
|
型 号
|
数 量
|
备 注
|
|
电 阻
|
0.5Ω
|
1
|
2W
|
|
电 阻
|
1Ω
|
1
|
2W
|
|
电 阻
|
2Ω
|
1
|
2W
|
|
电 阻
|
4Ω
|
1
|
2W
|
|
电 阻
|
5.1Ω
|
1
|
2W
|
|
电 阻
|
8Ω
|
1
|
2W
|
|
电 阻
|
10Ω
|
1
|
2W
|
|
电 阻
|
12Ω
|
2
|
2W
|
|
电 阻
|
16Ω
|
1
|
2W
|
|
电 阻
|
20Ω
|
1
|
2W
|
|
电 阻
|
30Ω
|
1
|
2W
|
|
电 阻
|
51Ω
|
2
|
2W
|
|
电 阻
|
100Ω
|
3
|
1/8W
|
|
电 阻
|
120Ω
|
1
|
1/8W
|
|
电 阻
|
150Ω
|
1
|
1/8W
|
|
电 阻
|
200Ω
|
4
|
1/8W
|
|
电 阻
|
240Ω
|
1
|
1/8W
|
|
电 阻
|
270Ω
|
1
|
1/8W
|
|
电 阻
|
300Ω
|
2
|
1/8W
|
|
电 阻
|
330Ω
|
1
|
1/8W
|
|
电 阻
|
400Ω
|
1
|
1/8W
|
|
电 阻
|
430Ω
|
1
|
1/8W
|
|
电 阻
|
470Ω
|
1
|
1/8W
|
|
电 阻
|
510Ω
|
3
|
1/8W
|
|
电 阻
|
620Ω
|
1
|
1/8W
|
|
电 阻
|
650Ω
|
1
|
1/8W
|
|
电 阻
|
680Ω
|
4
|
1/8W
|
|
电 阻
|
800Ω
|
1
|
1/8W
|
|
电 阻
|
820Ω
|
2
|
1/8W
|
|
电 阻
|
1K
|
2
|
1/8W
|
|
电 阻
|
1.2K
|
1
|
1/8W
|
|
电 阻
|
1.3K
|
1
|
1/8W
|
|
电 阻
|
1.5K
|
2
|
1/8W
|
|
电 阻
|
2K
|
2
|
1/8W
|
|
电 阻
|
2.4K
|
2
|
1/8W
|
|
电 阻
|
2.7K
|
1
|
1/8W
|
|
电 阻
|
3K
|
2
|
1/8W
|
|
电 阻
|
3.3K
|
1
|
1/8W
|
|
电 阻
|
4.3K
|
1
|
1/8W
|
|
电 阻
|
4.7K
|
2
|
1/8W
|
|
电 阻
|
5.1K
|
1
|
1/8W
|
|
电 阻
|
5.1K
|
1
|
8W
|
|
电 阻
|
5.6K
|
1
|
1/8W
|
|
电 阻
|
6.8K
|
2
|
1/8W
|
|
电 阻
|
9.1K
|
1
|
1/8W
|
|
电 阻
|
10K
|
4
|
1/8W
|
|
电 阻
|
10K
|
1
|
8W
|
|
电 阻
|
13K
|
2
|
1/8W
|
|
电 阻
|
15K
|
1
|
1/8W
|
|
电 阻
|
20K
|
2
|
1/8W
|
|
电 阻
|
24K
|
1
|
1/8W
|
|
电 阻
|
36K
|
1
|
1/8W
|
|
电 阻
|
39K
|
1
|
1/8W
|
|
电 阻
|
51K
|
1
|
1/8W
|
|
电 阻
|
68K
|
1
|
1/8W
|
|
电 阻
|
100K
|
2
|
1/8W
|
|
电 阻
|
130K
|
1
|
1/8W
|
|
电 阻
|
150K
|
1
|
1/8W
|
|
电 阻
|
300K
|
1
|
1/8W
|
|
电 阻
|
1M
|
1
|
1/8W
|
|
热敏电阻
|
1K
|
1
|
1/8W
|
|
电 位 器
|
470Ω
|
1
|
1/2W
|
|
电 位 器
|
1K
|
2
|
1/2W
|
|
电 位 器
|
4.7K
|
1
|
1/2W
|
|
电 位 器
|
10K
|
1
|
3W
|
|
电 位 器
|
47K
|
1
|
1/2W
|
|
电 位 器
|
100K
|
1
|
1/2W
|
|
电 位 器
|
470K
|
2
|
1/2W
|
|
电 位 器
|
1M
|
1
|
1/2W
|
|
电解电容
|
0.1uF
|
1
|
25V
|
|
电解电容
|
10uF
|
3
|
25V
|
|
电解电容
|
33uF
|
1
|
25V
|
|
电解电容
|
47uF
|
2
|
25V
|
|
电解电容
|
100uF
|
3
|
50V
|
|
电解电容
|
220uF
|
1
|
63V
|
|
电解电容
|
470uF
|
1
|
63V
|
|
瓷片电容
|
300P
|
1
|
63V
|
|
瓷片电容
|
390P
|
2
|
63V
|
|
瓷片电容
|
1000P
|
2
|
63V
|
|
瓷片电容
|
1500P
|
1
|
63V
|
|
瓷片电容
|
4700P
|
1
|
63V
|
|
瓷片电容
|
5300P
|
1
|
63V
|
|
瓷片电容
|
6800P
|
2
|
63V
|
|
瓷片电容
|
0.01uF
|
2
|
63V
|
|
瓷片电容
|
0.1uF
|
1
|
63V
|
|
瓷片电容
|
0.22uF
|
2
|
63V
|
|
瓷片电容
|
0.47uF
|
1
|
63V
|
|
瓷片电容
|
1uF
|
1
|
250V
|
|
瓷片电容
|
2uF
|
3
|
250V
|
|
音频输入变压器
|
|
1
|
|
|
音频输出变压器
|
|
1
|
|
|
变压器
|
220V/24+6+6
|
1
|
|
|
变压器
|
220V/110V+36V
|
1
|
100VA
|
|
LC变压器
|
|
1
|
|
|
二 极 管
|
4007
|
4
|
|
|
二 极 管
|
2AP9
|
1
|
|
|
发 光 二 极 管
|
|
4
|
|
|
光 敏 二 极 管
|
2Cu
|
1
|
|
|
稳 压 二 极 管
|
2CW54
|
2
|
|
|
稳 压 二 极 管
|
2CW76
|
1
|
|
|
场 效 应 管
|
3DJ6
|
1
|
|
|
单 结 管
|
BT33
|
1
|
|
|
晶 闸 管
|
KP1
|
1
|
|
|
三 极 管
|
3DG6
|
2
|
|
|
三 极 管
|
3DG12
|
2
|
|
|
三 极 管
|
3AX31
|
1
|
|
|
三 极 管
|
3DA1
|
1
|
|
|
三 端 稳 压
|
7805
|
1
|
|
|
指示灯(信号灯)
|
6V/0.1A
|
1
|
|
|
指示灯(信号灯)
|
12V/0.2A
|
1
|
|
|
开 关
|
|
5
|
|
|
喇 叭
|
8Ω/0.2W
|
1
|
|
|
继 电 器
|
6V
|
1
|
|
|
音乐集成
|
4V
|
1
|
|
|
电 感
|
10mH
|
1
|
|
|
电 感
|
100mH
|
1
|
|
|
电流插座
|
|
6只
|
|
|
互感线圈、铁棒、磁铁
|
|
1套
|
|
|
整 流 桥
|
|
1只
|
|
|
继电控制实验箱一
|
VS01
|
1
|
|
|
继电控制实验箱二
|
VS02
|
1
|
|
|
继电控制实验箱三
|
VS03
|
1
|
|
|
继电控制实验箱四
|
VS04
|
1
|
|
|
三相负载
|
VS05
|
1
|
|
|
三相电动机
|
180W
|
1
|
|
|
电平开关与逻辑电平指示
|
|
2
|
|
|
直流电表
|
1mA
|
1
|
44型
|
|
直流电表
|
25mA
|
1
|
44型
|
|
直流电表
|
±100uA
|
1
|
44型
|
|
集 成 座
|
14脚
|
4
|
|
|
集 成 座
|
16脚
|
2
|
|
|
集 成 座
|
20脚
|
1
|
|
|
集 成 座
|
28脚
|
1
|
|
|
集成运放
|
uA741
|
2
|
|
|
集成运放
|
uA458
|
2
|
|
|
定 时 器
|
NE555
|
1
|
|
|
功率放大器
|
LA4101
|
1
|
|
|
数模转换器
|
DAC0832
|
1
|
|
|
模数转换器
|
ADC0809
|
1
|
|
|
TTL与非门
|
74LS00
|
1
|
|
|
TTL集电极开路与非门
|
74LS03
|
1
|
|
|
TTL非门
|
74LS04
|
1
|
|
|
TTL与门
|
74LS08
|
1
|
|
|
TTL三输入与门
|
74LS11
|
2
|
|
|
TTL四输入与非门
|
74LS20
|
2
|
|
|
TTL或门
|
74LS32
|
1
|
|
|
TTL触发器
|
74LS74
|
2
|
|
|
TTL异或门
|
74LS86
|
1
|
|
|
JK触发器
|
74LS112
|
2
|
|
|
缓 冲 器
|
74LS125
|
1
|
|
|
译 码 器
|
74LS138
|
2
|
|
|
数据选择器
|
74LS153
|
1
|
|
|
计 数 器
|
74LS160
|
2
|
|
|
D触发器
|
74LS175
|
1
|
|
|
加减计数器
|
74LS192
|
2
|
|
|
移位寄存器
|
74LS194
|
1
|
|
|
计 数 器
|
74LS196
|
3
|
|
|
CMOS与非门
|
CD4011
|
1
|
|
|
工 具
|
|
万 用 表
|
MF47
|
1
|
|
|
数字万用表
|
DT890B+
|
1
|
|
|
尖 嘴 钳
|
|
1
|
|
|
电 烙 铁
|
|
2
|
|
|
烙 铁 架
|
|
2
|
|
|
螺 丝 刀
|
|
3
|
|
|
剥 线 钳
|
|
1
|
|
|
连 接 线
|
|
25根
|
|
|
其 他
|
|
实验台
|
|
1台
|
|
|
实验桌
|
|
1张
|
|
|
凳子
|
|
2张
|
|
|
防腐皮
|
|
1块
|
|
|
双门立柜
|
|
1个
|
全套1个
|
