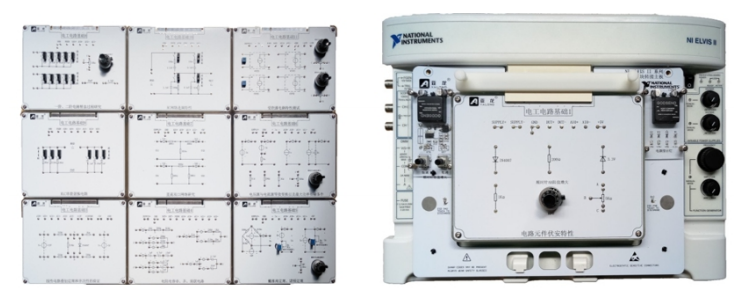

一、设备外观

二、设备概述

本设备是将电工电路实际应用中单元电路模块化。通过与NI ELVIS 结合使用，电路功能测试是通过NI ELVIS 平台专用的转接口进行连接，不在需要其他外部电源信号进行连接，并且电路的测量是通过NI ELVIS 平台集成了12款常用虚拟仪器进行测量其功能参数，可通过USB接口与PC连接，实现快速易用的测量采集及显示，并能在统一平台上实现多用户多应用，因此降低了成本。NI ELVIS可实现各类应用，从而帮助各学科中不同学习进度的学生。从电路基础学习到进行研究工作，都可在同一平台上实现。便于教师的教学和学生的认识，所有实训的内容均由学生通过电子连接线搭接，培养学生的动手能力以及解决问题的能力。

该实训装置提供了较为丰富的关于电工电路基础方面的实训,是结合生产实际和职业岗位的技能要求，按照职业院校的教学和实验实训要求研制和开发的产品，适合职业院校的《电工基础》、《电路基础》、《电工与电子技术》专业课程的教学与实验实训。

三、设备技术参数

1.工作电源：两相三线 AC 100-220V  47-63Hz

2.温度：－10～40℃；环境湿度：≤90%（25℃）

3.整机功耗：≤100W

4.安全保护措施：输出电源具有短路保护功能，安全性符合相关的国标标准。
