一、产品组成

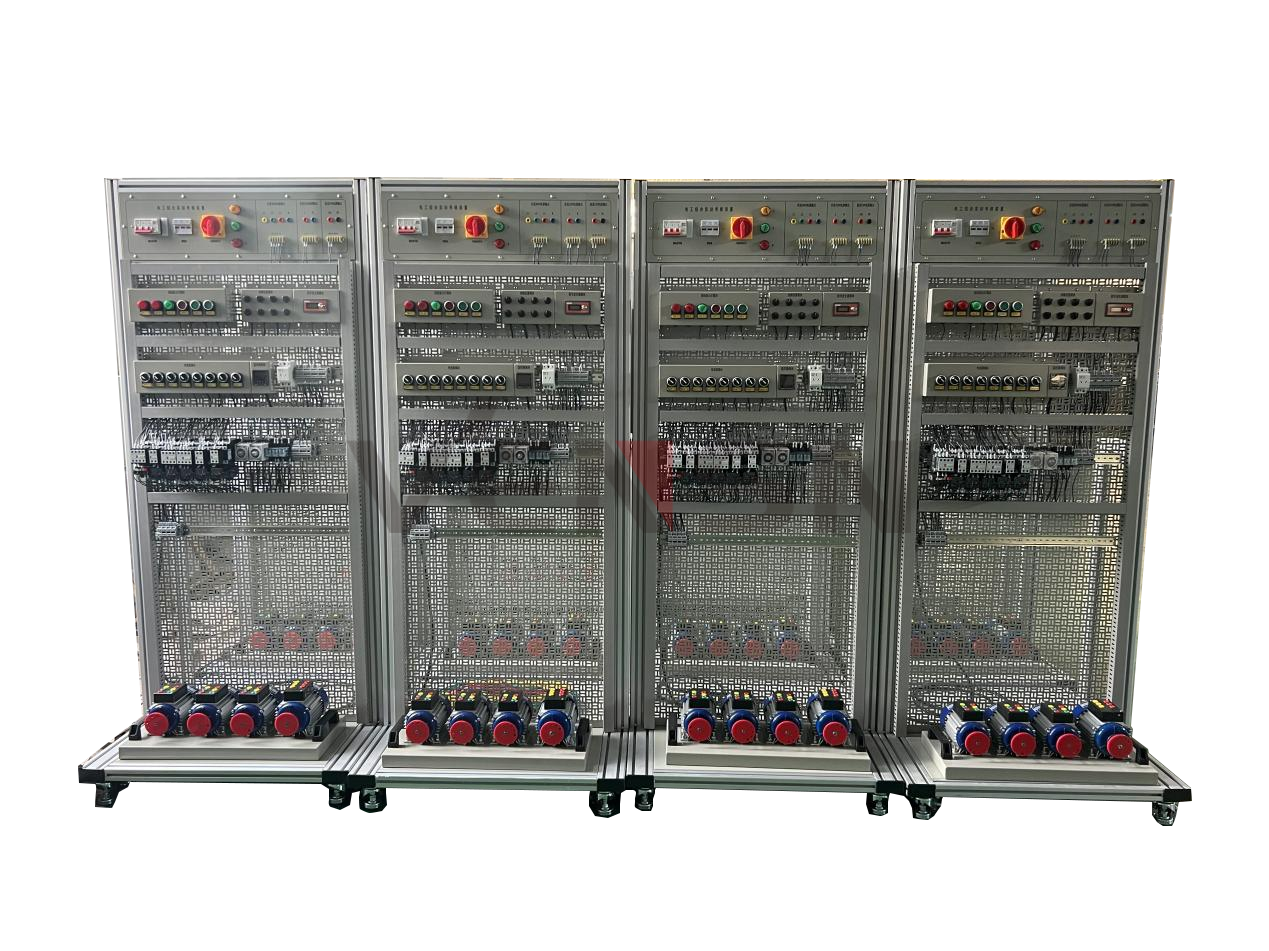

1、标准控制屏
控制屏应采用立式结构，由网孔板、安全防护隔板、支撑架及支撑条、4只万向轮、空气开关、开关电源、插座等组成，平台中全部单元模块都安装在标准控制屏上。
具体要求如下：
标准控制屏尺寸不小于H2000*W800*D800mm；
网孔板：冷轧钢板≥2mm、底板撑条≥5mm。面板≥1750*800mm；
支撑架及支撑条≥800*800mm；
为保证产品为成熟产品（要求提供产品设计图纸、图片或宣传彩页）
2、电源控制模块
设有4P20A（带漏电保护）空气开关、接触器、电源指示灯、上电启动按钮、急停按钮、3位按钮盒、电源输出端子排等组成，具有可靠安全保护功能。采用接线端子和接地端子。
3、电动机组
（1）交流双速电机1台
额定电压： 380V，
额定电流：≥0.7A；
功率：≥0.18KW；
转速：≥1400/800r/min；
需带速度继电器，输出2组NO/NC。
（2）三相交流异步电动机3台
额定功率：≥0.18KW；
额定电压：380V/660V；
防护等级：IP54;
转速： 1400r/min
4、常用电气材料
|
序号
|
配置名称
|
规格型号
|
单位
|
数量
|
|
1
|
断路器
|
4P带漏保C16
|
个
|
1
|
|
2
|
圆筒帽型熔断器支持件（底座）
|
RT18-32（X）
|
个
|
6
|
|
3
|
熔断器保险芯2A
|
RT18-2A 10*38
|
个
|
2
|
|
4
|
熔断器保险芯3A
|
RT18-3A 10*38
|
个
|
4
|
|
5
|
交流接触器
|
CJX2 3开1闭
|
个
|
11
|
|
6
|
热过载继电器
|
NR2 1开1闭
|
个
|
6
|
|
7
|
接触器辅助触头
|
F4-22 2开2闭
|
个
|
9
|
|
8
|
中间继电器
|
RJ2S-CLD-D24
|
个
|
5
|
|
9
|
中间继电器插座
|
SJ2S-05B
|
个
|
5
|
|
10
|
时间继电器
|
H3Y-2 8脚 线圈AC220V 0-30秒
|
个
|
2
|
|
11
|
时间继电器插座
|
PYF08A-E
|
个
|
2
|
|
12
|
中间继电器
|
JZC1-44 AC220V
|
个
|
4
|
|
13
|
行程开关
|
LXJM1-8112
|
个
|
2
|
|
14
|
红按钮（Φ22）
|
YJ139-LA38A-11BN 1开1闭
|
个
|
2
|
|
15
|
绿按钮（Φ22）
|
YJ139-LA38A-11BN 1开1闭
|
个
|
2
|
|
16
|
黄按钮（Φ22）
|
YJ139-LA38A-11BN 1开1闭
|
个
|
2
|
|
17
|
急停按钮（Φ22）
|
YJ139 LA38-11ZS 2闭
|
个
|
1
|
|
18
|
转换开关（Φ22）
|
LA38-11X 1开1闭
|
个
|
1
|
|
19
|
按钮盒
|
|
个
|
2
|
|
20
|
红色指示灯(Φ22)
|
AD16-22DS AC220
|
个
|
1
|
|
21
|
绿色指示灯(Φ22)
|
AD16-22DS AC220
|
个
|
1
|
|
22
|
黄色指示灯(Φ22)
|
AD16-22DS AC220
|
个
|
1
|
|
23
|
标示牌
|
黑 Φ22
|
个
|
11
|
|
24
|
2.5mm²端子盖
|
D-ST2.5 3030417
|
片
|
15
|
|
25
|
2.5mm²灰色端子
|
ST2.5 3031212
|
片
|
50
|
|
26
|
2.5mm²黄绿色端子
|
ST2.5-PE 3031238
|
片
|
5
|
|
27
|
终端固定件
|
CLIPFIX35 3022218
|
片
|
10
|
|
28
|
安装螺丝
|
|
批
|
1
|
