一、概述

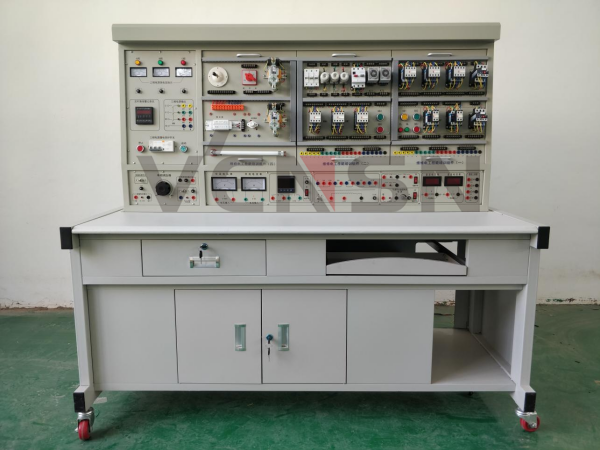

电工职业技能等级认定综合实训平台是根据机械工业职业技能鉴定指导中心组织编写的《机械工人职业技能培训教材》研制生产的，可对《初级维修电工技术》《中级维修电工技术》《高级维修电工技术》教材中列出的电气控制线路和实用电子线路进行实际操作，采用积木组合式结构，包含电工、电子、电气、电力拖动、PLC、变频器等内容，实训内容丰富，快速掌握课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性，该实训装置不仅可供学生学习锻炼，更是劳动鉴定部门、大中专院校、职校、技校初级、中、高级维修电工技能考核的理想设备。

二、特点

1、电气控制线路或电子线路实验元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实验；操作内容的选择具有典型性、实用性；

2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；

3、技能培训用的控制线路和配套的小电机经特殊设计,可模拟工厂各类电机的电力拖动系统, 并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求；

4、设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有定时器兼报警记录仪（服务管理器），为学生实验技能的考核提供了一个统一的标准。

三、技术性能

1.输入电压：三相四线制380V±10% 50Hz

2.工作环境：环境温度范围为-5～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m

3.装置容量：＜1.5KVA

4.外形尺寸：170×70×150cm3

四、装置的配备

(一) 综合实训平台

    实训平台为铁质双层亚光密纹喷塑结构，铁质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。

1、主控功能板

2、交、直流电源

3、交、直流仪表

4、整流二极管：IN5408四只

5、实验室智能电源安全管理系统

（二）实验桌

实验桌为1.5mm铁质双层亚光密纹喷塑结构，桌面为防火、防水、而磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），下部设有铁质全封闭式储藏柜。

（三）电工电子教学资源库

课件不得少于15个课时，内容生产丰富，采用动画演示，带实物图片、电路图等。

（四）PLC教学资源库

1、PLC编程软件

2、教学课件资源

3、PLC控制编程仿真软件

五、实验项目

（一）电气控制及电机拖动实训

1.三相异步电动机直接启动控制

2.三相异步电动机接触器点动控制线路

3.三相异步电动机接触器自锁控制线路

4.三相异步电动机定子串电阻减压启动手动控制线路

5.三相异步电动机定子串电阻减压启动自动控制线路

6.Y-△启动自动控制线路

7.用倒顺开关的三相异步电动机正反转控制

8.接触器联锁的正反转控制线路

9.按钮联锁的三相异步电动机接触器正反转控制线路

10.双重联锁的三相异步电动机正反转控制线路

11.单向减压启动及反接制动控制线路

12.能耗制动的控制线路

13.三相异步电动机的顺序控制

14.三相异步电动机的多地控制

15.工作台自动往返控制线路

16.三相异步电动机手动控制线路

17.三相异步电动机自动起动控制线路

18.M7130型平面磨床电气控制线路考核

19.Z3040摇钻床电气控制线路考核

20.C6150车床电气控制线路考核

21.T68型卧式镗床电气控制线路考核

22.X62W铣床电气控制线路考核

23.传送带调速系统设计与调试

24.两台步进电动机实现旋转工作台控制

25.接触器控制双速电动机的控制线路

26.时间继电器控制双速电机的控制线路

27.按定子电流原则加入励磁的起动控制线路

28.电动机的能耗制动控制线路

29.直流电机启动调速

30.并励直流电动机电枢回路串电阻起动与调速

31.带有能耗制动的反转控制线路

32.励磁反接制动的控制线路

（二）PLC、变频器综合实训

（1）PLC基本技能实训

1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）

2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）

（2）PLC高级技能实训（设计、安装、调试及检修）

1.PLC控制的三相异步电动机正反转控制

2.PLC控制的三相异步电动机Y/△启动控制

3.PLC控制的三相异步电动机降压启动控制

4.PLC控制的三相异步电动机能耗制动控制

5.C620车床电气控制线路

6.C6130车床电气控制线路

7.电动葫芦电气控制线路

（4）PLC、变频器综合应用技能实训

1.变频器功能参数设置与操作

2.变频器报警与保护功能

3.外部端子点动控制

4.变频器控制电机正反转

5.多段速度选择变频调速

6.变频器无级调速

7.基于外部模拟量（电压/电流）控制方式的变频调速

8.瞬时停电启动控制

9.PID变频调速控制

10.PLC控制变频器外部端子的电机正反转

11.PLC控制变频器外部端子的电机运行时间控制

12.基于PLC数字量控制方式的多段速

13.基于PLC通信方式的变频器开环调速

14.基于PLC通信方式的速度闭环控制

（三）中级电工电子电路焊接与调试

(1)基于LM317芯片的稳压集成电路

(2)基于7812芯片的稳压集成电路

(3)基于LM317芯片的三端可调式稳压集成电路

(4)基于单向可控硅的单相调光电路

(5)基于双向晶闸管的单相调光电路

(6)RC阻容放大电路

(7)两级阻容耦合放大电路

(8)基于单结晶体管的单相晶闸管调压电路

(9)基于单结品体管同步触发电路

(10)基于单相双向晶闸管的调光电路
