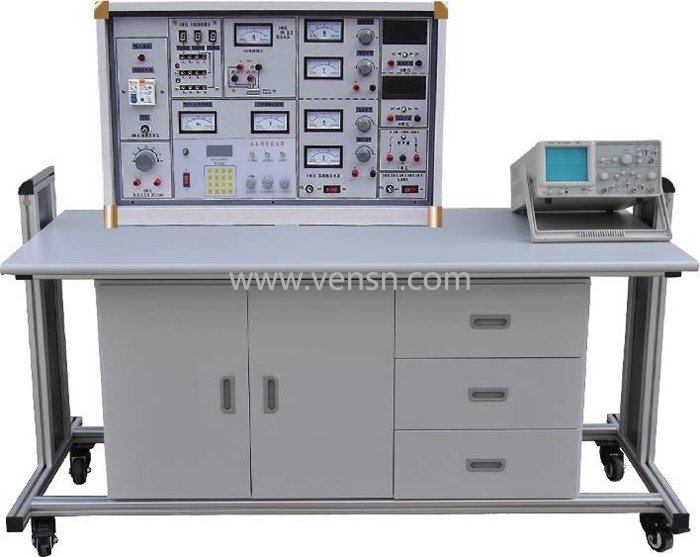

本现代通信原理教学实验装置是针对电子和通信工程类专业学生，系统完成《通信原理》等现代通信技术相关课程实验专门研制的实验平台。该实验平台*大的特点是系统性强，它真实再现了：信源的模数转换、模拟调制、信道仿真、模拟解调、信宿的数模转换的频带传输过程；信源的模数转换、信道复接、信道纠错编码、光纤传输、帧同步位同步、纠错译码、解复接、信宿的数模转换的基带传输过程；实验平台全部采用模块化结构，各模块既能完成完整通信系统中对应单元部分实验，又能由学生用单元模块构建一个完整通信系统进行系统实验，从而有助于学生理解通信系统中各要素的作用；实验平台把通信系统中涉及的基本电路、终端编译码、线路编译码、调制解调、信道传输等重要的理论安排了相应的实验内容；实验平台既有基础性实验，又有采用新技术新器件（FPGA、DSP）等提高型实验，从而完成一个理论验证性、综合性、二次开发性，由低向高的系统学习过程。通过这些实验能够促进学生对《通信原理》课程内容的理解、掌握，并使学生对通信系统、当今新技术、工程实现有一个较全面的了解。系统采用"主板+实验模块"相结合的灵活结构，便于学校选择、定制、硬件升级。为了便于学生理解课程，指导书中配有每个实验的原理图。为配合基础教学的需要，增添了数字电路、模拟电子技术实验线路。这一崭新的系统实现了专业基础课（模拟、数字电路）、专业课(通信原理)、毕业设计的三合一，做到一机多用，大大节省实验室，节省管理人员，节省资金。
电话：021-55151269
邮箱：vensn88@163.com
在线QQ：
|
模拟信号源 |
非同步正弦波 |
频率0.3～10KHZ连续可调，幅度0～10V连续可调。 |
|
|
非同步三角波 |
|||
|
非同步方波 |
|||
|
同步正弦波 |
频率2KHZ，幅度0～10V连续可调。 |
||
|
话音接口 |
语音输入 |
提供发送输出、接收输入的连接接口 |
|
|
抽样脉冲 |
同步矩形脉冲 |
频率8KHZ |
|
|
非同步矩形脉冲 |
频率2～35KHZ连续可调 |
||
|
计算机接口 |
RS232 |
提供发送输出、接收输入的连接接口 |
|
|
电源 |
提供-12V、+12V、+5V、-5V等系统电源，另提供输出接口 |
||
|
实际通信信道 |
有线电缆 |
1310nm、1550nm一体化光端机，此部分选配 |
|
|
光纤通信 |
|||
|
音频终端 |
终端滤波放大器 |
提供多组滤波器、音频功放、喇叭 |
|
|
眼图观测 |
可观测噪声、串扰、理想眼图 |
||
|
实验模块接口 |
可同时安放9个实验模块，完成单元、系统性实验 |
||
|
数字信号源 |
15位m序列 |
频率2KHZ、32KHZ可设置，另可根据用户要求配置 |
|
|
1 |
时钟与基带数据发生模块 |
提供系统时钟和各类数字信号源 |
|
2 |
PAM脉冲幅度调制模块 |
完成抽样定理、PAM调制、传输模拟实验 |
|
3 |
PCM/ADPCM编译码模块 |
完成PCM、ADPCM编译码单元实验 |
|
4 |
CVSD增量调制编译码模块 |
完成CVSD编译码单元实验 |
|
5 |
AMI /HDB3编译码模块 |
完成AMI /HDB3编译码单元实验 |
|
6 |
频分复用 |
完成线路成形与频分复用 |
|
7 |
数字频率合成模块 |
完成压控振荡器、频率合成实验 |
|
8 |
FSK(MSK)调制模块 |
完成MSK、FSK调制实验 |
|
9 |
FSK(MSK)解调模块 |
完成MSK、FSK解调实验 |
|
10 |
BPSK(DPSK)调制模块 |
完成BPSK、DPSK调制实验 |
|
11 |
BPSK(DPSK)解调模块 |
完成BPSK、DPSK解调实验 |
|
12 |
噪声模块 |
提供白噪声 |
|
13 |
复接/解复接、同步提取模块 |
完成多种数据的时分复接解复接、码分复接解复接、位同步帧同步提取实验 |
|
14 |
卷积、汉明、交织、循环编码模块 |
完成卷积、卷积、汉明、交织、循环编码实验，多种码型变换 |
|
15 |
卷积、汉明、交织、循环传输模块 |
信道仿真 |
|
16 |
卷积、汉明、交织、循环译码模块 |
完成汉明、交织、循环译码实验， |
|
17 |
软件无线电-调制模块 |
完成PSK调制；FSK调制；MSK调制；QPSK调制； OQPSK调制；CDMA编码和多种模拟调制； |
|
18 |
软件无线电-解调模块 |
PSK解调；FSK解调；MSK解调；QPSK解调等； OQPSK调制；CDMA译码 |
|
NO |
配置名称 |
型号规格 |
单位 |
数量 |
备注 |
|
1 |
教师主控台 |
套 |
1 |
具有无线控制学生电源功能 |
|
|
2 |
学生机头 |
台 |
12 |
||
|
3 |
学生桌 |
个 |
12 |
||
|
4 |
模电数电透明创新实验模块 |
套 |
13 |
详见清单一 |
|
|
5 |
现代通信技术实验平台 |
套 |
13 |
||
|
6 |
实验模块 |
套 |
13 |
每套18个电路模块 |
|
|
7 |
现代通信技术实验配套软件光盘 |
套 |
13 |
||
|
8 |
现代通信原理使用说明书 |
套 |
13 |
||
|
9 |
学生桌面板 |
块 |
12 |
||
|
10 |
绝缘皮 |
张 |
13 |
||
|
11 |
凳子 |
张 |
25 |
||
|
12 |
工具 |
套 |
13 |
||
|
（1） |
螺丝刀 |
小十字 |
把 |
13 |
|
|
（2） |
螺丝刀 |
大十字 |
把 |
13 |
|
|
（3） |
螺丝刀 |
小一字 |
把 |
13 |
|
|
（4） |
螺丝刀 |
大一字 |
把 |
13 |
|
|
（5） |
剥线钳 |
把 |
13 |
||
|
（6） |
尖觜钳 |
把 |
13 |
||
|
（7） |
万用表 |
MF-47 |
只 |
13 |
|
|
（8） |
数字万用表 |
DT890B+ |
只 |
13 |
表一 模电数电透明创新实验模块配置清单(每台)
|
模电数电透明创新实验模块名 称 |
型 号/规 格 |
数 量 |
备 注 |
|
电 阻 |
4Ω |
1 |
2W |
|
电 阻 |
5.1Ω |
2 |
2W |
|
电 阻 |
8Ω |
1 |
2W |
|
电 阻 |
10Ω |
1 |
2W |
|
电 阻 |
16Ω |
1 |
2W |
|
电 阻 |
20Ω |
1 |
1W |
|
电 阻 |
30Ω |
1 |
1W |
|
电 阻 |
51Ω |
2 |
1W |
|
电 阻 |
75Ω |
1 |
1W |
|
电 阻 |
100Ω |
2 |
1/8W |
|
电 阻 |
120Ω |
1 |
1/8W |
|
电 阻 |
150Ω |
1 |
1/8W |
|
电 阻 |
200Ω |
1 |
1/8W |
|
电 阻 |
240Ω |
1 |
1/8W |
|
电 阻 |
300Ω |
2 |
1/8W |
|
电 阻 |
330Ω |
1 |
1/8W |
|
电 阻 |
470Ω |
1 |
1/8W |
|
电 阻 |
510Ω |
2 |
1/8W |
|
电 阻 |
620Ω |
1 |
1/8W |
|
电 阻 |
650Ω |
1 |
1/8W |
|
电 阻 |
1K |
2 |
1/8W |
|
电 阻 |
1.5K |
1 |
1/8W |
|
电 阻 |
2K |
2 |
1/8W |
|
电 阻 |
2.4K |
2 |
1/8W |
|
电 阻 |
2.7K |
1 |
1/8W |
|
电 阻 |
3K |
2 |
1/8W |
|
电 阻 |
3.3K |
1 |
1/8W |
|
电 阻 |
3.9K |
1 |
1/8W |
|
电 阻 |
4.3K |
1 |
1/8W |
|
电 阻 |
4.7K |
2 |
1/8W |
|
电 阻 |
5.1K |
3 |
1/8W |
|
电 阻 |
6.8K |
2 |
1/8W |
|
电 阻 |
7.5K |
1 |
1/8W |
|
电 阻 |
9.1K |
1 |
1/8W |
|
电 阻 |
10K |
5 |
1/8W |
|
电 阻 |
13K |
2 |
1/8W |
|
电 阻 |
15K |
1 |
1/8W |
|
电 阻 |
20K |
2 |
1/8W |
|
电 阻 |
30K |
1 |
1/8W |
|
电 阻 |
36K |
1 |
/8W |
|
电 阻 |
39K |
1 |
1/8W |
|
电 阻 |
47K |
1 |
1/8W |
|
电 阻 |
51K |
1 |
1/8W |
|
电 阻 |
68K |
1 |
1/8W |
|
电 阻 |
100K |
2 |
1/8W |
|
电 阻 |
150K |
1 |
1/8W |
|
电 阻 |
200K |
2 |
1/8W |
|
电 阻 |
300K |
1 |
1/8W |
|
电 阻 |
470K |
1 |
1/8W |
|
电 阻 |
510K |
1 |
1/8W |
|
电 阻 |
1M |
1 |
1/8W |
|
电 位 器 |
470Ω |
1 |
1/2W |
|
电 位 器 |
1K |
2 |
1/2W |
|
电 位 器 |
4.7K |
1 |
1/2W |
|
电 位 器 |
10K |
1 |
1/2W |
|
电 位 器 |
47K |
1 |
1/2W |
|
电 位 器 |
100K |
1 |
1/2W |
|
电 位 器 |
470K |
2 |
1/2W |
|
电 位 器 |
1M |
1 |
1/2W |
|
电 解 电 容 |
0.1UF |
1 |
16V |
|
电 解 电 容 |
4.7UF |
1 |
16V |
|
电 解 电 容 |
10UF |
3 |
16V |
|
电 解 电 容 |
33UF |
1 |
16V |
|
电 解 电 容 |
47UF |
2 |
25V |
|
电 解 电 容 |
100UF |
3 |
35V |
|
电 解 电 容 |
220UF |
1 |
35V |
|
电 解 电 容 |
470UF |
1 |
35V |
|
瓷 片 电 容 |
300P |
1 |
63V |
|
瓷 片 电 容 |
1000P |
2 |
63V |
|
瓷 片 电 容 |
4700P |
1 |
63V |
|
瓷 片 电 容 |
0.01UF |
3 |
63V |
|
瓷 片 电 容 |
0.1UF |
2 |
63V |
|
瓷 片 电 容 |
0.47UF |
1 |
63V |
|
瓷 片 电 容 |
1UF |
1 |
250V |
|
瓷 片 电 容 |
2UF |
1 |
250V |
|
音频输入变压器 |
1 |
||
|
音频输出变压器 |
1 |
||
|
变 压 器 |
220/6V.6V.24V |
1 |
8W |
|
电 感 |
8Ω |
1 |
|
|
电 感 |
390UH |
1 |
|
|
二 极 管 |
4007 |
4 |
|
|
二 极 管 |
2AP9 |
1 |
|
|
发 光 二 极 管 |
2 |
||
|
稳 压 二 极 管 |
2CW54 |
2 |
|
|
稳 压 二 极 管 |
2CW76 |
1 |
|
|
光 敏 二 极 管 |
1 |
||
|
晶 振 |
10M |
1 |
|
|
场 效 应 管 |
3DJ6 |
1 |
|
|
单 结 管 |
BT33 |
1 |
|
|
晶 闸 管 |
KP1 |
1 |
|
|
三 极 管 |
3DG6 |
2 |
|
|
三 极 管 |
3DG12 |
2 |
|
|
三 极 管 |
3AX31 |
1 |
|
|
三 极 管 |
3DA1 |
1 |
|
|
三 端 稳 压 |
7805 |
1 |
|
|
指示灯(信号灯) |
1 |
12V |
|
|
开 关 |
2 |
||
|
喇 叭 |
8Ω/0.2W |
1 |
|
|
继 电 器 |
6V |
1 |
|
|
直流电表 |
±100UA |
1 |
|
|
直流表 |
1000UA |
1 |
|
|
直流电 表 |
10MA |
1 |
|
|
电平开关和逻辑电平指示 |
2 |
16位 |
|
|
集 成 座 |
14脚 |
4 |
|
|
集 成 座 |
16脚 |
2 |
|
|
集 成 座 |
20脚 |
1 |
|
|
集 成 座 |
28脚 |
1 |
|
|
集 成 运 放 |
UA741 |
2 |
|
|
定 时 器 |
NE555 |
1 |
|
|
功率放大器 |
LA4101 |
1 |
|
|
数模转换器 |
DAC0832 |
1 |
|
|
模数转换器 |
ADC0809 |
1 |
|
|
TTL与非门 |
74LS00 |
1 |
|
|
TTL集电极开路与非门 |
74LS03 |
1 |
|
|
TTL非门 |
74LS04 |
1 |
|
|
TTL与门 |
74LS08 |
1 |
|
|
TTL三输入与门 |
74LS11 |
2 |
|
|
TTL四输入与非门 |
74LS20 |
1 |
|
|
TTL或门 |
74LS32 |
1 |
|
|
TTL触发器 |
74LS74 |
2 |
|
|
TTL异或门 |
74LS86 |
1 |
|
|
JK触发器 |
74LS112 |
1 |
|
|
缓 冲 器 |
74LS125 |
1 |
|
|
译 码 器 |
74LS138 |
2 |
|
|
数据选择器 |
74LS153 |
1 |
|
|
计 数 器 |
74LS160 |
2 |
|
|
计 数 器 |
74LS161 |
1 |
|
|
D触发器 |
74LS175 |
1 |
|
|
加减计数器 |
74LS192 |
2 |
|
|
移位寄存器 |
74LS194 |
1 |
|
|
计 数 器 |
74LS196 |
3 |
|
|
CMOS与非门 |
CD4011 |
1 |
