一、产品的特点：
      实验台具有较完善的安全保护措施，较齐全的功能。实验操作桌中央配有通用电路插扳，电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。实验元件制成透明创新模块，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。 二、适用范围：
      适用于高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电路分析等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。

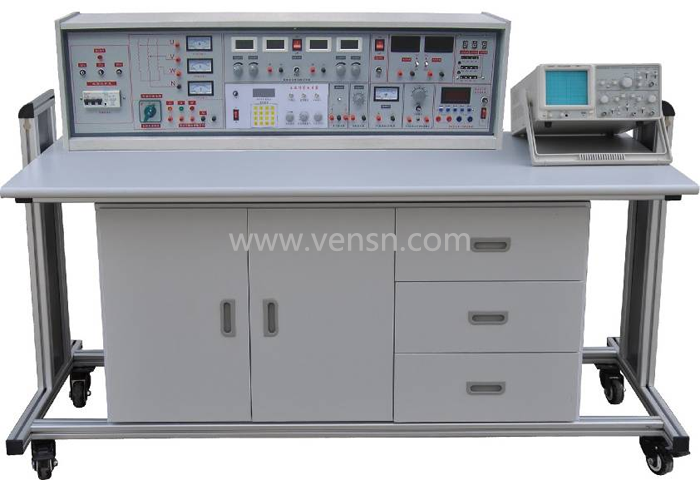

三、实验台和实验操作桌结构及功能：
1、实验台构成与性能：
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组：单、三相可调交流电源，提供三相0～430V连续可调的交流电源，同时可得至0～240V单相可调电   源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。
B组：低压交流电压3－24V分七档可调，*大输出电流1.5A，电流表指示。
C组：低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组：双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出*大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压:<5mV。
E组：单相交流市电输出，供用户自备设备使用。
1.2功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围：0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计*高测量范围100MHz，自动换档。
1.3单次脉冲：每次可输出一对正负脉冲。
1.4音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.5七段译码器(WBK-2000电工实验室成套设备无此功能)：3组七段译码器及对应译码显示数码管。
1.6外测交直流二用电流表：精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.7外测交直流二用电压表：精度0.5级,三位半数字式显示，测量范围:0～99.9V。
1.8智能功率、功率因数表：
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储15组测量数据，供随时查阅。
2、实验操作桌：双面饰面板制成，不变形不褪色，尺寸：160×70×80cm，造型美观大方,中间设有抽屉，存放工具，左右二只存放柜，用于储存元器件。
四、设备的构成、配备及实验项目：
（一）构成与配备(以二十四座为例)
1、实验操作桌12张，一桌二座，操作桌桌面中央设置通用电路插板(尺寸：35×90cm)，电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。创新实验元件模块盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板桌面(如出需要在桌上放置电动机、焊接等)实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
 2、实验台，共12台，每张学生实验操作桌上配置l台。
 3、示教控制台1台：由示教实验操作桌、实验台、演示控制屏组成，能分别无线遥控控制12台学生实验台的电源。尺寸为160×70cm。
电源无线总控制功能：
一）概 述
“VSKZ-1型电源无线总控制台” 针对普通电源控制台诸多缺点而设计。利用单片机进行数字编码、解码，通过无线数字收发模块发送接收控制编码，实现电源的无线控制。控制台具有结构简单、操作方便、可靠性高，易于维护等优点，解决了传统布线式的电源控制台连接导线多、布线麻烦以及布线成本高等致命缺点。总控制台与被控实验设备在电气上相互独立，有利于实验室布局的改变及重组。
二）特 点
1、该设备以315MHz无线数字收发模块为无线传输载体，配合单片机编码解码实现多个实验室、多台实验设备电源的无线开关控制。一台“VSKZ-1型电源无线总控制台”可对单个实验室的30台（60座）实验设备进行单台、多台或全部设备的电源开关无线控制。每台设备有对应的指示灯指示当前的电源开关状态；对实训室30台（60座）实验设备的电源开关无线控制。配有上位机软件，可通过电脑对实验设备的电源开关进行控制。
三）技术性能
1、工作电源：AC220V±10%/ 50Hz
2、工作环境：温度-10℃～40℃     相对湿度<85%(25℃)
3、载波频率：315MHz
4、控制范围：>50m
5、控制能力：60台
6、外形尺寸：294mm×237mm×200mm
四）装置配置
1、按键模块：按键模块分为电源开关控制键和功能键，其中“1号台”～“60号台”及“全开”和“全关”为电源开关控制键，“确认”和“取消”为功能键。“1号台”～“60号台”开关控制键分别对应一个实验室的60台实验设备，实现单台控制操作；“全开”和“全关”对应实验室所有实验设备，可实现所有实验设备的一键开关控制；“确认”和“取消”键对开关控制键的操作进行确认或取消。
2、状态指示模块：该模块有“1号台”～“60号台”共60个指示灯，分别指示该控制台对应实验室的60台实验设备的电源开关状态，灯常亮表示对应实验台电源开，灯常灭表示对应实验台电源关，灯闪烁表示对该实验台正在进行开关控制操作，处于等待确认状态，通过闪烁时间比来区分设备当前开关状态与操作状态。
3、发射模块：载波频率为315MHz，通过配套天线发射总控台的数字编码。
4、通信串口：通信串口为总控制台与电脑的通信接口，可使用上位机软件对实验设备进行开关控制，上位机软件界面简洁，操作方便。
五）上位机软件功能
1、串口扫描检测
2、通过串口发送工作台工作命令
3、接收识别主控制台发送工作台开关控制的命令，并刷新工作台状态显示
4、能控制*多128工作台
5、开关工作台操作时间显示
五、设备配置清单（以二十四座为例）

NO	配置名称	型号规格	单位	数量	备注
1	教师主控台		套	1	具有无线控制学生电源功能
2	学生机头		台	12
3	学生桌		个	12	含电工透明创新实验模块（详见清单 ）
4	学生桌面板		块	12
5	绝缘皮		张	13
6	凳子		张	25
7	电动机		台	13
8	工具		套	13
（1）	螺丝刀	小十字	把	13
（2）	螺丝刀	大十字	把	13
（3）	螺丝刀	小一字	把	13
（4）	螺丝刀	大一字	把	13
（5）	剥线钳		把	13
（6）	尖觜钳		把	13
（7）	万用表	MF-47	只	13

透明创新实验模块清单（每台）

透明创新实验模块名称	型  号/规  格	数  量	备  注
电  阻	0.5Ω	1	1/2W
电  阻	5.1Ω	1	1/2W
电  阻	100Ω	2	1/2W
电  阻	200Ω	1	1/8W
电  阻	300Ω	1	1/8W
电  阻	330Ω	2	1/8W
电  阻	430Ω	1	1/8W
电  阻	510Ω	1	1/8W
电  阻	680Ω	2	1/8W
电  阻	820Ω	1	1/8W
电  阻	1K	2	1/8W
电  阻	1.5K	1	1/8W
电  阻	2K	2	1/8W
电  阻	10K	1	1/8W
电  阻	13K	1	1/8W
电  阻	39K	2	1/8W
电  阻	100K	1	1/8W
电 位 器	470Ω	1	1/2W
电 位 器	1K	2	1/2W
电 位 器	4.7K	1	1/2W
电 位 器	10K	1	1/2W
电 位 器	100K	1	1/2W
电 位 器	470K	1	1/2W
电解电容	47UF	2	16V
电解电容	220UF	1	35V
电解电容	470UF	1	35V
瓷片电容	0.01UF	1	63V
瓷片电容	0.1UF	1	63V
瓷片电容	2UF	1	250V
三 极 管	3DG6	2
二 极 管	4007	2
二 极 管	2AP9	1
指示灯(信号灯)	6V  0.1A	1
开  关		4
变 压 器	220/6V.6V	1	8W
电  感	8Ω	1
电 感(镇流器)	8W	1
日光灯管	8W	1
日光灯座		2
起 动 器		1
灯  泡	220V/15W	12	自备
灯  座		12
条形磁铁		1
原副线圈		1
集成运放	UA741	2
集 成 座	14脚	1
直流电表	5MA	1
直流电表	50MA	3
直流电表	±100UA	1
直流电表	15V	1
交流电表	500MA	3
交流接触器	CJ10﹣10A 380V	5
按钮﹣绿	LA19﹣11	4
按钮﹣红	LA19﹣11	2
三相闸刀	HK8﹣16/3	1
热继电器	JRO﹣20/3	2
时间继电器	JS7﹣2A 380V	2

六、电工实验项目：
1．电工测量仪表的使用　　
2．常用元件的识别与检测　　　　　
3．线性元件与非线性元件的伏安特性
4．电源的外特性　　　　　　　
5．电位值、电压值的测定　　　
6．电流表和电压表的扩程
7．基尔霍夫定律的验证
8．验证楞次定律
9．迭加原理与互易定理的验证
10．戴维南定理与诺顿定理的验证
11．电压源与电流源的等效变换
12．受控源特性的研究
13．一阶电路实验
14．二阶电路的过渡过程
15．研究LC元件在直流和交流电路中的特性
16．负载获得*大功率的条件
17．交流电路参数的测量
18．正弦交流电略中RLC元件的特性
19．RL及RC串联电路实验
20．RLC串联谐振电路
21．日光灯电路的连接及功率因数改善
22．三相负载的星三角接法
23．三相电路及功率的测量
24．R-C选频网络研究
25．二端口网络研究
26．单相变压器实验
27．互感电路实验
28．三相异步电动机的使用与起动
29．三相电动机继电接触控制的基本电路
30．三相电动机Y-△起动控制实验
31．三相电动机的顺序控制实验
32．三相电动机能耗制动控制实验
