本装置是上海文圣公司根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的综合实训考核装置，装置综合性强，实训内容丰富。适用高职、中职、中专、职校 “模拟电子技术”等课程的实训大纲要求，其是学校新建或扩建实训室，迅速开设实训课程的理想设备。
一、技术性能
1、输入电源：单相三线～220V±10%  50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：120Kg
5、外形尺寸：1600mm×700mm×1400mm
二、实训装置基本配置及功能

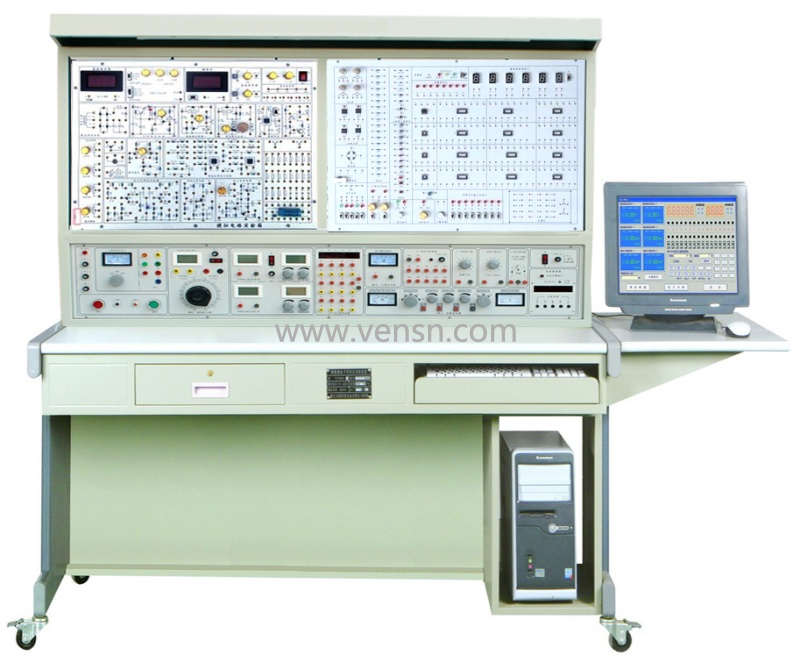

本实训台主要由实验屏、实验模块、实训桌等组成。
(一）实训屏
实验屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供直流电源、函数信号发生器、测试仪表及实训器件等。
1、电源部分：电源输入时信号灯亮，开启单相漏电开关,实训台开始工作。
1.1、直流电源：
1.1.1四路固定直流电源：±12V、±5V，每路均有短路、过载保护功能。
1.1.2二路互相独立的0-30V连续可调恒流稳压电源，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设限流和保护功能，自动恢复功能。将两路0-30V电源通过适当的连接，可得到输出0～±30V连续可调或0-60V连续可调电源。
2、逻辑电平显示：8位LED显示
3、逻辑电平开关：8位开关电平输出
4、单次脉冲：每次可输出一对正负脉冲。
5、音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
6、七段译码器：6组七段译码器及对应译码显示数码管。
9、智能数显直流数字电压表1只：采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-500V。。
10、智能数显直流数字电流表1只：采用ECL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-5000mA。
(二）实验模块
本装置实验控制屏由两套电路功能板组成，左边为数电/模电/EDA模块，右边为单片机模块，可以同时开设模电，数电，电路分析，单片机，CPLD实验等实验。主要功能组成如下：
1、数字电路功能单元
1）4×4矩阵键盘：矩阵式结构，组合按键。
2）16位拨动开关：开关量输入。
3）十进制8421拨码盘：提供0～9十进制编码值。
4）16位开关量输出：发光二极管红、黄、绿色三组各5只高亮度发光二极管，含电流驱动。
5）6位LED显示：7段数码管静态显示方式6位，动态显示方式1-6位均可，含电流驱动。
6）有源晶振：4MHz标准时钟，通过模块跳线器选择，向可编程器件的CLK提供时钟。
7）单脉冲发生器：提供加消抖处理,单个±脉冲输出。
8）逻辑笔：可测量逻辑高低电平、高阻和脉冲状态。
2、模拟电路功能单元
1）模拟电路模块接入区：可接入各种模拟电路实验模块
2）波形发生器单元输出波形：方波、三角波、正弦波
幅值：正弦波：0～14V（14V为峰-峰值，且正负对称）
三角波：0～24V（24V为峰-峰值，且正负对称）
方波：0～24V（24V为峰-峰值，且正负对称）
频率范围：分四档2HZ～100HZ、90HZ～1KHZ、900HZ～10KHZ、9KHZ～90KHZ
3）直流信号源单元：双路±5V/1mA、±0.5V/mA、两档连续可调。
4）3位半数字电压表：测量范围：-19.99V～+19.99V
3、EDA实验功能单元
1）由数字电路功能单元、模拟电路功能单元共同组成。
2）可编程器件模块。标准配置为Lattice的IspLsi1032。
4、扩展实验模块区
1）集成电路扩展插座：可插实验用IC芯片或ispPAC模块。
5、多CPU单片机实验模块
1）开发系统组成：单片机仿真接口（仿真器外接），用户CPU（AT89S52），系统控制芯片（1032），64K程序存储器（w27c512），64K数据存储器（61256x2），开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。
2）输入/ 输出：128*64 LCD图文电路（或字符式1602 LCD），单脉冲发生器，8MH时钟分频，8位开关逻辑电平输入/ 输出电路，排针∕锁紧孔转接口、16*16 LED点阵电路，音频功放，0～5V可调模拟量，PWM电路、射极跟随器，ISP在线下载接口，打印口，用户串行接口。
3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；
4）控制对象：喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等；
5）多CPU：CPU仿真器和实验系统彻底分开，实验系统只留CPU接口不含CPU，这样只要更换不同CPU卡，就可支持不同类型CPU实验开发。支持51、196、8088。
(三）实训桌
实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。实训桌下方设有全封闭元件储存柜，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。
(四）配套软件
★1、电工电子虚拟仿真实训与考核软件（为了避免知识产权纠纷投标现场需提供计算机软件著作权证书）
采用三维仿真技术的大型仿真实训软件。涵盖模拟电子技术、数字电子技术的主要实训项目。每个项目可根据需要设有实训目的、实训器件、实训电路、电路原理、通电测试、故障检测等多种训练任务。
具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身。适用范围电子技术仿真实验、应用电子技术仿真实验实训、维修电工仿真实训、电子技能仿真实训等。
★2、在线远程教育学习软件（需提供国家政府机构认可的自主知识产权的证明材料和演示）
在线教育系统首页须有投标企业LOGO，提供免费远程PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训，自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验,三大管理系统,网校CRM系统
★3、电气控制仿真软件（需提供国家政府机构认可的自主知识产权的证明材料）
以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。
(1）软件模拟线路故障根据故障现象使用各种虚拟仪表进行排故
(2）学员根据电路图自己布局电气设备并连接线路，自动检测线路错误。
(3）电机及电气三维元件装配
三、实训项目
1、数字部分基本实验：
(1）门电路逻辑功能及测试；
(2）组合逻辑电路(半/全加器)；
(3）R-S、D、JK4、触发器；
(4）三态输出触发器、锁存器；
(5）集成计数器及寄存器；
(6）时序电路测试及研究；
(7）译码器和数据选择器；
(8）波形发生及单稳态触发器；
(9）555时基电路
可选做如下实验：
(10）CMOS门电路测试；
(11）门电路的驱动能力测试；
(12）寄存器及其应用实验；
(13）顺序脉冲和脉冲分配器电路；
(14）多路模拟开关及其应用实验；
(15）四路优先判决电路实验；
(16）TS、OC门的功能测试及其应用实验；
(17）逻辑笔实验与分析实验；
(18）施密特触发器及其应用实验；
(19）数字定时器实验；
(20）触发器应用实验；
(21）时序电路应用实验；
(22）单稳态触发器及其应用实验；
(23）电压变换器实验；
(24）模数，数模转换电路实验
2、模拟部分实验内容：
(一）分立元件电路实验
1、基本单级放大电路；
2、两级放大电路；
3、负反馈放大电路；
4、射级跟随器；
5、差动放大电路；
6、比例求和运算放大电路；
(二）集成运算放大电路
7、模拟运算电路
①电压跟随器 ②反向比例放大器 ③同相比例放大器 ④反相求和比例放大器 ⑤双端输入求和放大电路；
8、积分与微分电路
①积分电路 ②微分电路 ③微积分电路；
9、波形发生电路
①方波发生器 ②占空比可调的矩形波发生器 ③三角波发生电路 ④锯齿波发生电路；10、有源滤波器
①低通滤波器 ②高通滤波器 ③带阻滤波器；
11、电压比较器
①过零比较器 ②反相滞回比较器 ③同相滞回比较器；
12、集成电路RC正弦波振荡；
13、集成功率放大器；
14、整流滤波与并联稳压电路；
15、串联稳压电路；
16、集成稳压电路；
17、RC正弦波振荡器；
18、LC振荡器及选频放大器；
19、电流/电压转换电路；
20、电压/频率转换电路；
21、互补对称功率放大器；
22、波形变换电路
3、电路分析基本实验：
1、常用电子元件的特性认识（2、3端元件）；
2、伏安特性的测试；
3、受控源特性的研究；
4、R、C电路特性；
5、1、2阶电路的瞬态（时域）响应；
6、双口网络的研究。
4、EDA实验内容
1）单元电路设计实验：
(1）常用门电路设计；
(2）编码器/译码器设计；
(3）触发器及时序电路设计；
(4）同步/异步计数器设计；
(5）键盘扫描实验；
(6）加法器实验
2）综合设计实验：
(1）SSI组合电路的设计与冒险竞争观察；
(2）MSI组合电路的设计；　
(3）可读写寄存器的设计。
3）研究创新实验：
(1）数字频率计；
(2）数字电子钟设计；
(3）十字路口交通灯自动控制器的设计；
(4）出租车计费器的设计；
(5）数字滤波器设计；
(6）DAC、ADC模型设计；
(7）数字模拟综合系统设计
5、单片机实验内容
MCS-51单片机实验
单片机原理实验
实验一　系统认识实验
实验二　数码转换实验
1、BCD整数转换为二进制整数
2、二进制整数转换为十进制整数
实验三　运算程序设计实验
1、多字节加法程序
2、双字节无符号数乘法
3、双字节除法
实验四　查表程序设计实验
1、采用查表的方法将16进制数转换为ASCII码
2、通过查表实现y=x2
实验五　数据排序实验
实验六　位操作实验
第3章　单片机集成功能模块实验
实验一　数字量输入输出实验
1、P1口I/O实验
2、P1口流水灯实验
实验二　中断控制实验
1、定时器中断
2、外部中断
实验三　定时／计数器实验
1、定时器实验
2、计数器实验
实验四　串行通信实验
1、自发自收实验
2、双机通信实验5
实验五　片内看门狗应用实验
实验六　片内EEPROM应用实验　
单片机接口扩展应用实验
实验一　存储器扩展实验
实验二　I/O扩展实验
实验三　8255并行口实验
1、.8255 A/B/C口输出方波
2、8255 PA输入／PB输出
3、8255控制交通灯
实验四　A/D 0809模数转换实验
实验五　D/A 0832数模转换实验
实验六　键盘与显示设计实验
实验七　LCD 128×64液晶显示实验
实验八　LED 16×16点阵显示实验
实验九　音频驱动实验
实验十　继电器控制实验
实验十一　步进电机控制实验
实验十二　直流电机控制实验
实验十三　数字温度传感器实验
实验十四　V/F转换实验
实验十五　PWM输出实验
实验十六　实时时钟实验
实验十七　红外遥控实验
实验十八　并串与串并转换实验
实验十九　AT24C02串行存储器读写实验
实验二十　X5045P看门狗应用实验
实验二十一　串行A/D转换实验
实验二十二　串行D/A转换实验
实验二十三　8251串行通信应用实验
实验二十四　8253定时／计数器应用实验
实验二十五　8259中断器控制实验
MCS-8086单片机实验
微机原理及其程序设计实验
实验一　系统认识实验
实验二　数制转换实验
1、十六进制数转换为十进制数
2、十进制数转换为十六进制数
实验三　码制转换实验
1、ASCII码（数字符）转换为十六进制数
2、十六进制数转换为ASCII码
3、ASCII码（数字符）转换为十进制数
4、十进制数转换为ASCII码
5、十进制数的ASCII码转换为BCD码
6、十进制BCD码转换为二进制数
实验四　运算类编程实验
1、二进制双精度加法运算
2、十进制的BCD码减法运算
3、乘法运算
实验五　分支程序设计实验
实验六　循环程序设计实验
1、计算S＝1＋2×3＋3×4＋4×5＋…＋N（N＋1）
2、求某数据区内负数的个数
实验七　排序程序设计实验
1、气泡排序法
2、学生成绩名次表
实验八　子程序设计实验
1、求无符号字节序列中的*大值和*小值
2、求N!
实验九　查表程序设计实验
实验十　输入输出程序设计实验
1、显示A~Z共26个大写英文字母
2、INT 21H功能调用示例程序实验
3、PC键盘输入、实验系统数码管输出
4、实验系统键盘输入、PC屏幕输出
微机接口技术及其应用实验
实验一　存储器扩展实验
实验二　I/O扩展实验
1、8位I/O扩展
2、16位I/O扩展
实验三　8255并行口实验
1、8255 A/B/C口输出方波
2、8255 PA输入／PB输出
3、8255控制交通灯
实验四　A/D 0809模数转换实验
实验五　D/A 0832数模转换实验
实验六　键盘与显示设计实验
1、8279键盘与显示设计
2、8255键盘与显示设计
实验七　8237可编程DMA控制器实验
实验八　8251串行通信应用实验
实验九　8253定时／计数器应用实验
实验十　8259中断控制器实验
实验十一　LCD 128×64液晶显示实验
实验十二　LED 16×16点阵显示实验
实验十三　音频驱动实验
实验十四　继电器控制
实验十五　步进电机控制
实验十六　直流电机控制
实验十七　数字温度传感器实验
实验十八　V/F转换实验
实验十九　PWM输出实验
MCS-96单片机实验
软件实验
实验一　清零程序
实验二　拆字程序
实验三　拼字程序
实验四　数据区传送子程序
实验五　数据排序实验
实验六　查找相同数个数
实验七　无符号双字节快速乘法子程序
实验八　多分支程序
实验九　定时器1实验--定时中断
实验十　定时器T1和T2同时产生中断
实验十一　80C196外部中断实验
实验十二　80C196软件方法产生中断
实验十三　利用HSI测脉冲宽度
实验十四　利用HSI测量单脉冲宽度
实验十五　利用HSO产生单脉冲
实验十六　利用HSO产生连续脉冲
实验十七　软件定时器
实验十八　80C196 A/D转换实验
实验十九　利用80C196的PWM产生各种波形
实验二十　二进制转换到BCD进制转换到ASCII
硬件实验
自搭接硬件电路实验提示
实验一　P1口亮灯实验
实验二　P1口转弯灯实验
实验三　P2.6输入，P1口输出
实验四　工业顺序控制
实验五　8255 A.B.C输出方波
实验六　8255 PA口控制PB口
实验七　8255控制交通灯
实验八　简单I/O口扩展实验
实验九　A/D转换实验
实验十　D/A输出方波实验
十一　继电器控制
实验十二　8253方波
实验十三　80C196串行口实验
实验十四　LED七段数码管显示实验
实验十五　键盘显示综合实验
实验十六　音频驱动实验
实验十七  步进电机实验
实验十八　直流电机实验
实验十九　外部中断（急救车与交通灯）
