一、概述

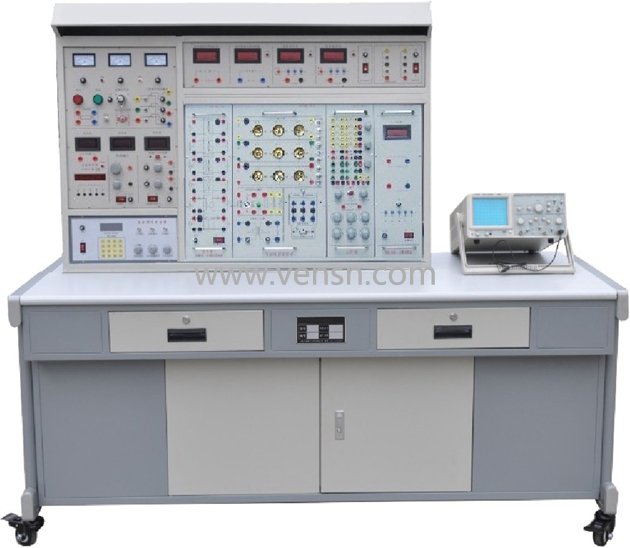

      “基础电路、数电、模电三合一实验台”是上海文圣公司在总结国内电工实验设备基础上采用成熟的技术推出的新型实验装置，综合了目前我国大学本科、专科、中专及职校“电路分析”、“电工基础”、“电工学”、 “模拟电子技术”、 “数字电路”等课程实验大纲的要求而研制，特别适用于高等院校现有实验设备的更新换代，及中专、职校等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。
二、特点
1、综合性强 综合了目前国内各类学校电类基础课程的全部实验项目。
2、适应性强 实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置积木式结构，更换便捷，添加部件即可扩展功能或开发新实验。
3、整套性强 从仪器仪表、专用电源到实验连接专用导线等均配套齐全，仪器仪表的性能、精度、规格等均密切结合实验的需要进行配套。
4、一致性强 实验器件选择合理、配套完整，使多组实验结果有良好的同一性，便于教师组织和指导实验教学。
5、直观性强 本装置采用整体与挂件相结合的结构形式，电源配置、仪表一目了然，各实验挂件任务明确，操作、维护简便。
配置电工综合仿真软件 使学生在动手实验前对实验器材与实验内容有一个初步认识，大大提高实验速度与实验效果，减轻指导老师辅导工作。
三、功能
1、本装置可提供实验所需的交流电源、低压直流电源、可调恒流源、函数信号发生器（含频率计）、受控源、交直流测量仪表（电压、电流、功率、功率因数）、各实验挂箱等。
2、能完成“电工基础”、“电工学”中的叠加、戴维南、双口网络、谐振、选频及一、二阶电路等实验。
3、能完成“电路分析”、“电工学”中的单相、三相、变压器等实验。
四、技术性能
1、输入电源：三相四线(或三相五线)  380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、外形尺寸：160×70×153cm
4、装置容量：＜1.5KVA
五、基本实验项目
1、电工测量仪表的使用
2、常用元件的识别与检测
3、电子元器件焊接工艺
4、叠加定理、基尔霍夫定律和电位的研究
5、戴维宁定理(诺顿定理)研究
6、RLC 串联谐振电路的研究
7、三相交流电路电压、电流、功率因数的测量
8、电压源与电流源的等效变换
9、RC一阶电路的响应测试
10、二阶动态电路响应的研究
11、晶体二极管、三极管简易测试方法
12、晶体管单级放大器
13、负反馈放大器(一)、(二)
14、差动放大电路
15、集成运放的线性应用(一)─基本运算电路
16、集成运放应用(二)─波形发生器
17、串联型稳压电源
18、积分与微分电路
19、有源滤波器
20、电压/频率转换电路
21、TL电路和CMOS电路的输出特性测试
22、集成逻辑电路的连接与驱动
23、组合逻辑电路的设计与测试
24、译码器及其应用
25、触发器及其应用
26、二进制、十进制计数器及其应用
27、移位寄存器及其应用
28、时基电路及其应用
29、自激多谐振荡器
30、D/A、A/D转换器
31、单稳态触发器与斯密特触发器
32、通用电子电路设计和验证试验
六、装置的配备
装置主要由电源仪器控制屏、实验桌、实验挂箱及三相鼠笼电机等组成。
 (一)VSDG-01电源仪器控制屏
 控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、直流电源、恒流源、受控源、数控信号源及各种测试仪表等。具体功能如下：
1、主控功能板
1.1 三相0～450V及单相0～250V连续可调交流电源。配备一台三相同轴联动自耦调压器，规格为1.5KVA/0～450V，克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关可分别指示三相电网电压和三相调压输出电压。
1.2 提供两路低压稳压直流0.0～30V/1A连续可调电源，配有数字式电压表指示输出电压，电压稳定度≤0.3%，电流稳定度≤0.3%，设有短路软截止保护和自动恢复功能。
1.3 提供一路0～500mA连续可调恒流源，分2mA、20mA、500mA三档，负载稳定度≤5×10-4 ，额定变化率≤５×10-4 ，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。
1.4 设有照明220V/30W日光灯一盏，供实验照明用；还设有220V/30W的日光灯灯管一支，将灯管的四个头引出以供实验用。
1.5设有真有效值交流数字电压表一只，测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。
2、信号源功能板
功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计*高测量范围100MHz，自动换档。
3、仪表、受控源功能板
3.1 智能交流数字电压表
交流数字电压表1只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。测量范围：0-500V，频率范围：10Hz-20Hz,量程自动切换。
3.2智能交流数字电流表
交流数字电流表1只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-5A，频率范围：10Hz-20Hz。测量精度为0.5级。量程自动切换。
3.3 直流数显电压表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-300V。手动量程为：2V、20V、300V。测量精度为0.5级。具有数据存储与查询功能。
3.4 直流数显毫安表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
3.5 受控源CCVS、VCCS两路，打开电源开关，CCVS、VCCS两路受控源即可工作，通过适当的连接，即可获得VCVS、CCCS受控源的功能。此外，还设有±12V两路直流稳压电源，并有发光管指示。
4、控制屏挂置挂件的具体方法
控制屏正面右边设有一个74×48.5cm2 的大凹槽，能容纳两个大挂箱和一个小挂箱。凹槽上、下边各设有六个螺柱，左右两边挂置大的挂箱，中间挂置小的挂箱。挂箱与控制屏采用螺母固定，易于装卸和运输。
(二)VSDG-02实验桌
   实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料。右边设有放置示波器用的可拆卸搁板。
(三)实验组件挂箱
1、VSDG-03电路基础实验箱（铝质框架，铝塑面板，塑料外壳，下同）
提供基尔霍夫定律（可设置三个典型故障点）、叠加原理（可设置三个典型故障点）、戴维南定理、诺顿定理、二端口网络、互易定理、R、L、C串联谐振电路（L用空心电感）、R、C串并联选频电路及一阶、二阶动态电路等实验。各实验器件齐全，实验单元隔离分明，实验线路完整清晰，验证性实验与设计性实验相结合。
2、VSDG-04交流电路实验箱
提供单相、三相负载电路、日光灯、变压器、互感器及电度表等实验。负载为三个完全独立的灯组，可连接成Y或△两种三相负载线路，每个灯组均设有三个并联的白炽灯罗口灯座(每组设有三个开关控制三个负载并联支路的通断)，可插60W以下的白炽灯九只，各灯组设有电流插座；日光灯实验器件有30W整流器、电容器（1uF/500V、2.2uF/500V、4.7uF/500V）、启辉器及短接按钮；互感线圈一组，实验时临时挂上，两个空心线圈L1 、L2 装在滑动架上，可调节两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根及非导磁铝棒一根；电度表一只，规格为220V、3/6A，实验时临时挂上，其电源线、负载线均已接在电度表接线架的接线柱上，实验方便；铁芯变压器一只（50VA、36V/220V），原副边均设有保险丝便于电流的测试，可进行变压器原、副绕组同名端判断及变压器应用等实验。
3、VSDG-05元件箱
设有三组高压电容（每组1uF/500V、2.2uF/500V 、4.7uF/500V高压电容各一只），用以改变功率因数实验；提供实验所需的各种元件，如电阻、二极管、发光管、稳压管、电位器及12V灯泡等,还提供十进制可调电阻箱，阻值为0～99999.9Ω/2W。
4、VSDG-06单相智能功率、功率因数表
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
5、模拟电子实验挂箱
设有电源实验电路、运放实验电路、直流信号源、低压交流电源、电阻电容三极管等实验元件；配备单管、多级、负反馈实验模块、分离、集成功率放大实验模块。
6、数字电子实验挂箱
设有 8 位逻辑电平开关、8 位逻辑电平指示、四位十进制设码显示器、一个共阴数码管、两组拨码开关、单次脉冲、高可靠圆脚集成插座 8P、14P、16P、28P、40P 等若干以及实验所需的电阻器、电位器三极管等。8、SBDG-15继电接触控制
提供中间继电器二只，热继电器一只，熔断器三只，转换开关三只，按钮一只，行程开关四只，信号灯、保险丝座各一只。各器件的工作端子均已引到面板上，供实验接线用。
7、实验连接线
根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，不能混插，大大提高了实验的安全及合理性。
七、装置的主要优点及安全保护体系
1、三相四线制(或三相五线制)电源输入，总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示。
2、控制屏电源由接触器通过起、停按钮进行控制。
3、三相交流电源0～450V连续可调，单相交流电源0～250V连续可调，设有三相同轴联动自耦调压器（1.5KVA）一台，可更好地满足教学实验要求。
4、屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断总电源，确保实验进程安全。
5、屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
6、屏上三相调压器付边设有一套过流保护装置。调压器输出短路或所带负载太大，电流超过设定值，系统即告警并切断总电源。
7、测量仪表精度高，采用精密镜面指针式（带超量程告警）、数字化、智能化及人机对话模式，符合现代测量仪表发展方向。
8、各种电源及各种仪表均有可靠的保护功能。
9、实验连接线及插座采用不同的结构，使用安全、可靠、防触电。

八、总配表

NO	配置名称	型号规格	单位	数量	备注
1	实验屏	VSDG-01	台	1
2	实验桌	VSDG-02	台	1
3	电工/电子实验挂箱	VSBDG-03电路基础实验挂件	套	1
		VSDG-04交流电路实验挂件
		VSDG-05元件箱
		VSDG-06单相智能功率、功率因数表
4	模电实验挂箱		套	1
5	数电实验挂箱		套	1
6	绝缘皮		块	1

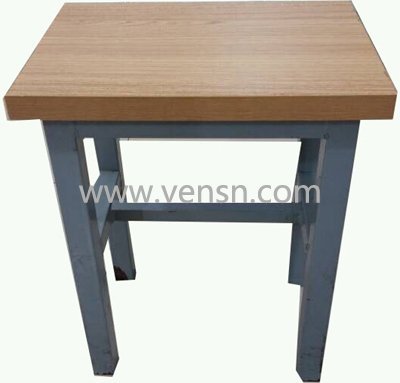

7	凳子	钢木方凳	张	2	坚固耐用
9	高可靠护套结构手枪插式实验连接线		套	1	每套40根
10	电流测量插头线		套	1
11	指导书		本	1
12	多媒体智能型维修电工综合仿真教学软件		点	1	附一

附一 ：  多媒体智能型维修电工综合仿真教学软件（具有软件著作权）
一、软件特点
1．在指导方针上，不以某专业或课程的教学大纲为依据，而是以国家维修电工职业标准为指导。
2．在系统定位上，不以理论性系统性为主线，而是以职业技能的验练养成为主要任务。
3．在内容选择上，不以验证性的实验为主要目的，而是以职业标准规定的技能点的仿真实验为主线。
4．在媒体使用上，不以简单的播放式动画为主，而是侧重于动画编程、受验者的参与交互性验练上。
5．在表现形式上，不以实物照片而满足，而是为追求*佳情景性效果采用三维建模技术。
6．在教学设计上，不以简单完成某个技能为满足而是围绕该技能设置了诸如目的、原理、认识、结构、拆装、布局、连线、操作、排故、考评等尽可能完备的模块。
7．该软件包含初级工与中级工、高级工全部12个实验单元的研制工作，总共包含了近100多个实验项目，基本覆盖了电工、电子、电拖、维修电工、PLC等职业技能实验和鉴定设备技术规范中所列出的主要技能项目。网络版用于学生独自仿真模拟练习，单机版用于老师教学实验。
二、软件简介
目前推出的，验练模块分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实验内容，学校可以根据学生学习进度选择相应的验练模块进行验练。
 利用生动的动画演示，配合语音对电路工作原理进行讲解；可通过半透明的原理图上的提  示进行相关操作；具有与设备一致的实验项目和实物元件介绍；具有实验目的的描述、实验器材的展示、典型电路的分析、电路原理声动同步的解说、元件布局模拟操作、电路原理的模拟接线，模拟现场的工业仿真等功能。该软件所有图标及器件均采用3D建模，通过美工处理，整体画面美观大方。通过软件的教学及仿真，能激发学员的思维、增强学员的感性认识，更好地剖析教学的重点、难点。
软件中的项目内容都和实验设备相关，学生在去实验室之前，就可以对实操项目在理论和感观上有个初步的认识。
三、软件仿真实验内容：

一级模块

二级模块

三      级      模      块

电工基础

欧姆定律

目的

原理

实验

考考你

基尔霍夫定律

目的

原理

实验

考考你

电磁感应

目的

原理

实验

考考你

功率因数的提高

目的

原理

实验

考考你

负载星形接法

目的

原理

实验

考考你

负载三角形接法

目的

原理

实验

考考你

电机与变 压器

变压器

外形

原理

考考你

三相异步电动机

外形

装配

考考你

维修

电流互感器

种类

原理

使用

考考你

电压互感器

种类

原理

使用

考考你

单相异步电动机

外形

装配

考考你

伺服电机

外形

原理

考考你

直流电动机

外形

装配

考考你

低压电器

接触器

外形

原理

判断线圈

确定触点对

安装

考考你

继电器

外形

原理

测热元件

测触点

考考你

开关

外形

原理

测量

考考你

按钮

外形

考考你

指示灯

外形

熔断器

外形

测量

测量2

接线端子

外形

电子器件

电阻器电位器

外形

标识

识别

小测验

测量

电容器

外形

标识

使用

小测验

测量

电感与小型变压器

外形

二极管

外形

标识

识别

小测验

测量

三极管

外形

标识

小测验

型号判定

管脚判定

光电器件

外形

种类

集成电路

外形

标识

考考你

晶闸管与单结管电路

外形

电路

测量

仿真

排故

考考你

电子技术

单相桥式整流滤波电路

目的

电路

原理

布局

仿真

考考你

射极偏置电路

目的

电路

原理

仿真

考考你

串联稳压电路

目的

电路

原理

仿真

考考你

延时开关电路

目的

电路

原理

仿真

考考你

RC振荡电路

目的

电路

原理

仿真

考考你

直流电动机调速电路

目的

电路

原理

仿真

考考你

差分放大电路

目的

电路

原理

布局

仿真

考考你

单结管同步触发电路

目的

电路

原理

布局

仿真

考考你

三端可调稳压电路

目的

电路

原理

布局

仿真

考考你

宿舍灯控制电路

目的

电路

原理

布局

仿真

考考你

电力拖动

接触器联锁正反转

目的

电路

原理

接线

仿真

考考你

按扭联锁正反转控制

目的

电路

原理

接线

仿真

考考你

双重联锁正反转控制

目的

电路

原理

接线

仿真

考考你

反接制动控制电路

目的

电路

原理

接线

仿真

考考你

Y-Δ降压启动电路

目的

电路

原理

接线

仿真

考考你

手动顺序起动控制

目的

电路

原理

接线

仿真

考考你

直流电动机调速控制

目的

电路

原理

接线

仿真

考考你

双速电动机调速控制

目的

电路

原理

接线

仿真

考考你

电动葫芦控制

目的

电路

原理

接线

仿真

考考你

绕线式电动机控制

目的

电路

原理

接线

仿真

考考你

照明电路

日光灯接线

接线

原理

仿真

考考你

两地灯控制

接线

原理

仿真

考考你

机床电路

接触器联锁正反转

故障现象

排故

按扭联锁正反转控制

故障现象

排故

双重联锁正反转控制

故障现象

排故

电动机反接制动控制

故障现象

排故

Y-Δ降压启动电路

故障现象

排故

手动顺序起动控制

故障现象

排故

直流电动机调速控制

故障现象

排故

双速电动机调速控制

故障现象

排故

电动葫芦控制

故障现象

排故

绕线式电动机控制

故障现象

排故

常用工具

验电笔

介绍

旋具

介绍

剥线钳

介绍

电工刀

介绍

电烙铁

介绍

仪器仪表

万用表

种类

面板

测电阻

测电压

测直流电流

测电压

兆欧表

种类

面板

测绕组间电阻

测电阻

考考你

电流表

种类

面板

操作

考考你

电压表

种类

面板

操作

考考你

钳形电流表

种类

面板

操作

考考你

直流单臂电桥

种类

面板

使用

操作

考考你

信号发生器

种类

面板

使用

操作

考考你

普通示波器

种类

面板

使用

操作

考考你

导线连接

导线简介

裸线

电磁线

绝缘线

通信电缆

命名法

电线命名法

射频电缆命名法

线材选用

电路条件

环境条件

导线颜色选用

导线连接

单股芯线连接

七股芯线的连接

七股芯线T型连接

线头绝缘的恢复

绝缘材料

包缠方法

热缩管

PLC

认识PLC

结构

I/O单元

工作方式

简易编程器

交通信号灯控制系统

控制要求

I/O口分配

接线

梯形图指令表

运行

可逆运行反接制动

控制要求

I/O口分配

接线

梯形图指令表

Y-Δ降压起动

控制要求

I/O口分配

接线

梯形图指令表
