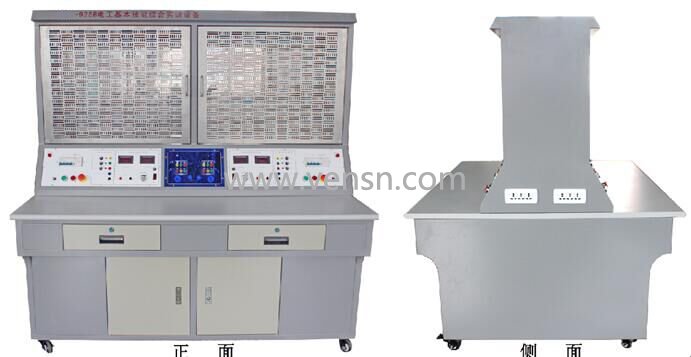

VSKW-925B电工基本技能综合实训设备
一、技术参数：
1）工作电源：三相五线 380V±5％ 50Hz
2）安全保护：漏电保护（动作电流≤30mA）过流保护，熔断器保护
3）实训台为四组型：每个工位配套独立电工仪表和电源，四个工位同时进行实训互不干扰。
4）外形尺寸：1600×700×1650mm
二、产品结构：
1、桌身部分： 采用优质钢板做骨架，经过机械加工成型，外表面喷涂环氧聚塑，整机既坚固耐用，又美观大方。
2、桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，中间柜子带门。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、抗静电及易清洁等特点。
3、实训屏部分：整体采用钢木式结构。优质钢材做骨架，外表面喷涂环氧聚塑。集成配备了各类电源。操作面板文字符号采用现代彩色喷描技术处理，使面板标识清晰且经久耐用。实训屏配置有测量仪表及三相异步电机，可进行相应参数的测量及三相拖动电路的实训。
4、多功能网板部分：多功能网孔板采用"门框式"设计，主体采用2mm厚的不锈钢板加工成型，网孔采用改进型"横二竖六"椭圆长孔加工。
5、每工位一路直流稳压电源：电压0-30V，电流2A，内置式继电器自动换档，多圈电位器连续调节，使用方便，有数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5Mv。
三、参考实训项目：
电工布线工艺实训
两个开关控制一盏灯线路训练
声控开关控制白炽电路训练
二地控制一盏灯电路训练
三地控制一盏灯电路训练
日光灯线路接线训练
室内照明电路安装训练
配电板安装训练
交流负载电功率的测量
三相异步电动机直接启动控制
三相异步电动机接触器点动控制线路
三相异步电动机接触器自锁控制线路
三相异步电动机Y/△自动控制线路
用倒顺开关控制三相异步电动机正反转线路
接触器联锁的正反转控制线路
按钮联锁的三相异步电动机正反转控制线路
双重联锁的三相异步电动机正反转控制线路
三相异步电动机多地控制
工作台自动往返控制线路
三相异步电动机串电阻降压启动控制线路
三相异步电动机能耗制动控制线路
四、产品配置清单：
|
序号
|
物 料 名 称
|
型号
|
单位
|
数量
|
|
1
|
电工基本技能综合实训电源屏
|
VSKW-925B
|
台
|
1
|
|
2
|
钢制实训桌
|
VSKW-925B
|
张
|
1
|
|
3
|
按钮开关(控制按钮)
|
2H
|
个
|
8
|
|
4
|
行程开关
|
LX19-001
|
个
|
16
|
|
5
|
漏电断路器
|
DZ47E-63
|
个
|
4
|
|
6
|
辅助触头
|
F4-22
|
个
|
16
|
|
7
|
交流接触器
|
CJX-0910
|
个
|
20
|
|
8
|
热过载继电器
|
JR36-20
|
个
|
8
|
|
9
|
中间继电器
|
JZ7-44
|
个
|
4
|
|
10
|
时间继电器
|
ST3P
|
个
|
8
|
|
11
|
时间继电器座
|
JSZ3
|
个
|
8
|
|
12
|
熔断器座
|
RT14-20
|
个
|
20
|
|
13
|
熔体
|
RO15-2
|
个
|
8
|
|
14
|
熔体
|
RO15-10
|
个
|
12
|
|
15
|
可调管式线饶电阻
|
75Ω
|
个
|
12
|
|
16
|
启动电容(电力电容)
|
4uF
|
个
|
4
|
|
17
|
桥堆
|
KBPC35
|
个
|
4
|
|
18
|
二极管
|
5408
|
个
|
4
|
|
19
|
漏电开关盒
|
PZ30
|
个
|
4
|
|
20
|
漏电断路器
|
DZ47E-63
|
个
|
4
|
|
21
|
电源插座
|
86型
|
个
|
8
|
|
22
|
单极开关
|
86型
|
个
|
8
|
|
23
|
盖板
|
86型
|
个
|
4
|
|
24
|
插座底盒
|
86型
|
个
|
12
|
|
25
|
灯座
|
E27
|
个
|
16
|
|
26
|
插口灯泡
|
30W
|
个
|
4
|
|
27
|
螺口灯泡
|
30W
|
个
|
12
|
|
28
|
弯头
|
DN20
|
个
|
4
|
|
29
|
线管三通
|
DN20
|
个
|
4
|
|
30
|
管卡
|
DN20
|
个
|
24
|
|
31
|
活接
|
DN20
|
个
|
12
|
|
32
|
通用导轨
|
C45
|
付
|
2
|
|
33
|
I型六角螺母
|
Φ4
|
个
|
140
|
|
34
|
平介(垫片)
|
Φ5
|
个
|
164
|
|
35
|
十字槽盘头螺钉
|
Φ4
|
个
|
124
|
|
36
|
十字槽盘头螺钉
|
Φ4
|
个
|
40
|
|
37
|
线管
|
DN20
|
条
|
1
|
|
38
|
线槽
|
5050
|
条
|
2
|
|
39
|
工具箱
|
14.5寸
|
个
|
4
|
|
40
|
实训考核指导说明书
|
|
本
|
4
|
|
41
|
大圆头(扁头)自攻丝
|
Φ4
|
个
|
12
|
