一、产品特点
      实验具有较完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进，实验项目更加丰富，覆盖面广，实验内容选择余地大，实验深度有较大提高，使实验更加深入完整。实验台装配智能化数字交流、直流电表，测量精度高、测量范围宽，使用方便。电工、电拖强电部分实验均采用隐蔽式电学插座，接触可靠、安全。继电接触器、按钮、时间继电器等独立做成箱式，元器件接线端口引至电学专用插座上。实验方便、快捷、减少元器件损耗。弱电部分在九孔通用实验 底板上完成，实验灵活，动手动脑能力强。创新实验元件模块盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用压卡式结构，维修、更换元件拆装方便。数字部分实验利用进口新型集成座，实验时集成插拨方便，接触可靠，集成座仅需要更换集成就能无限制完成数字电路实验。实验项目扩展性好，便于学生课余兴趣小组电路开发、学生毕业设计等。实验元件分立式，院校除能完成指导书上实验，还可利用元器件设计符合自身要求的实验内容。为对实验教学上大胆创新的院校实验建设提供了良好的平台。实验台高度为115cm，实验室布局不受设备高度限制，有利于讲师讲解。 二、适用范围
适用高等院校及要求较高的中专、技校、科研单位，可完成电工学、电工原理、电路分析、电气控制、数字电路、模拟电子技术实验，利用其平台也可完成其他科目实验，其是实验室更新换代或新建扩建实验室的理想产品。

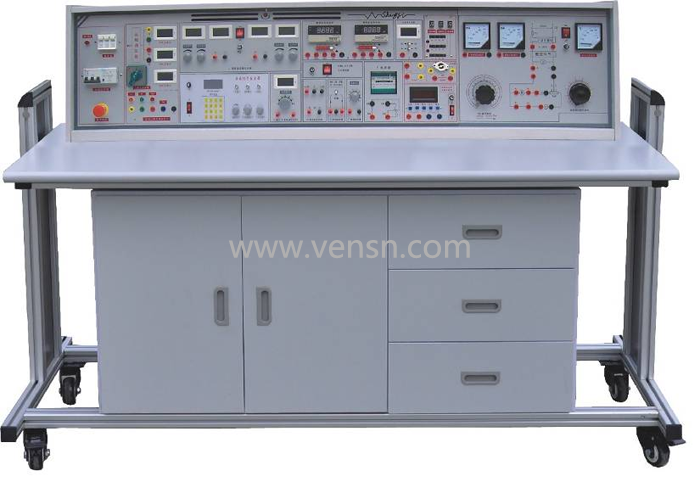

三、实验台和实验操作桌结构和功能：
1、实验台构成与性能:
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮
1.1.2电源输出：有嵌入式保险盒和三相漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～240V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只液晶交流电压表，指示调压器输出电压)。
B组:低压交流电压3、6、9、12、15、18、24V电源，*大输出电流1.5A。
C组:低压交流稳压电源：＋5V、＋12V、－12V。
D组:双路稳流稳压电源，二路输出电压均为0～30V，内置式继电器自动换档，多圈电位器连续调节，使用方便。输出*大电流为1.5A，具有预设式限流保护功能，每路输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，由万能插板供用户自备设备使用。
1.2内置式电度表：便于实验，台内装有一台单相电度表，接线端子引至面板，具有工作可视框。
1.3内置式日光灯配件：台内已安装一套日光灯实验组件，实验方便、安全。
1.4七段译码器：3组七段译码器及对应译码显示数码盒。
1.5音频放大器：输入音频电压不低于10mV，输出功率不少于1W，音量可调，内置喇叭，用于电路扩音，也可作信号寻迹。
1.6智能型功率、功率因数表：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储测量数据，供随时查阅。
1.7智能型直流数字电流表：精度0.5级，采用ICL公司高性能AD转换器配以高速MPU单元设计而成通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，20mA、200mA、2000mA三档，测量范围：0-2000mA。具有数据存储与查询、超量程报警、指示功能。
1.8智能型交流数字电流表：采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。测量范围：0-5A，频率范围：10Hz-20Hz。测量精度为0.5级。
1.9单次脉冲：每次可输出一对正负脉冲。
1.10功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计*高测量范围100MHz，自动换档。
1.12直流电机调速控制模块。
1.13直流电机励磁电流、电枢电流指示表。
1.14高压直流电源：0－220V直流电源，直流电机实验用。
2、验操作桌：由双面饰面板制成，不变形，不褪色，尺寸：160×70×80cm，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。
四、构成与配备（以二十四座为例）
1、实验操作桌:12张，一桌二座。实验桌外形尺寸为160×70×80cm。桌子中央配置九孔万能电路插板，电路板进口由ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路。创新实验元件模块盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装更换方便。电力拖动实验由实验箱与专用隐蔽式控制线来完成。根据高压实验与低压实验不同特点配置不同导线、不同实验方法，实验安全系数大大提高。数字电路实验配备通用集成插座，插拔更换集成方便，一座多用，自主开发能力强。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面(如需要在桌上放置电动机、焊接等)，实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、示教控制台1台：由示教实验操作桌、实验台、演示控制屏组成，能分别无线遥控控制12台学生实验台的电源。并可用于讲解、演示。尺寸为160×70cm。
电源无线总控制功能：
一）概 述
"VSKZ-1型电源无线总控制台" 针对普通电源控制台诸多缺点而设计。利用单片机进行数字编码、解码，通过无线数字收发模块发送接收控制编码，实现电源的无线控制。控制台具有结构简单、操作方便、可靠性高，易于维护等优点，解决了传统布线式的电源控制台连接导线多、布线麻烦以及布线成本高等致命缺点。总控制台与被控实验设备在电气上相互独立，有利于实验室布局的改变及重组。
二）特 点
1）该设备以315MHz无线数字收发模块为无线传输载体，配合单片机编码解码实现多个实验室、多台实验设备电源的无线开关控制。
2）一台"VSKZ-1型电源无线总控制台"可对单个实验室的30台（60座）实验设备进行单台、多台或全部设备的电源开关无线控制。
3）每台设备有对应的指示灯指示当前的电源开关状态；对实训室30台（60座）实验设备的电源开关无线控制。
4）配有上位机软件，可通过电脑对实验设备的电源开关进行控制。
三）技术性能
1）工作电源：AC220V±10%/ 50Hz
2）工作环境：温度-10℃～40℃     相对湿度<85%(25℃)
3）载波频率：315MHz
4）控制范围：>50m
5）控制能力：60台
6）外形尺寸：294mm×237mm×200mm
四）装置配置
1）按键模块：按键模块分为电源开关控制键和功能键，其中"1号台"～"60号台"及"全开"和"全关"为电源开关控制键，"确认"和"取消"为功能键。"1号台"～"60号台"开关控制键分别对应一个实验室的60台实验设备，实现单台控制操作；"全开"和"全关"对应实验室所有实验设备，可实现所有实验设备的一键开关控制；"确认"和"取消"键对开关控制键的操作进行确认或取消。
2）状态指示模块：该模块有"1号台"～"60号台"共60个指示灯，分别指示该控制台对应实验室的60台实验设备的电源开关状态，灯常亮表示对应实验台电源开，灯常灭表示对应实验台电源关，灯闪烁表示对该实验台正在进行开关控制操作，处于等待确认状态，通过闪烁时间比来区分设备当前开关状态与操作状态。
3）发射模块：载波频率为315MHz，通过配套天线发射总控台的数字编码。
4）通信串口：通信串口为总控制台与电脑的通信接口，可使用上位机软件对实验设备进行开关控制，上位机软件界面简洁，操作方便。
五）上位机软件功能
1）串口扫描检测
2）通过串口发送工作台工作命令
3）接收识别主控制台发送工作台开关控制的命令，并刷新工作台状态显示
4）能控制*多128工作台
5）开关工作台操作时间显示
3、实验台：共12台，每张学生实验操作桌上配置l台。
4、器材配备:
GVS-01　继电控制实验箱一；
GVS-02　继电控制实验箱二；
GVS-03　继电控制实验箱三；
GVS-04　继电控制实验箱四；
GVS-05　继电控制实验箱五；
GVS-06　继电控制实验箱六；
GVS-07　继电控制实验箱七；
GVS-08　继电控制实验箱八；
GVS-09　三相负载；
13台0.18KW三相电动机，13台直流电机（100W），39只电流测试插座，39只1.5级直流电表，13只MF-47万用表，13只数字万用表，25套电烙铁及烙铁架，13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感、电容、变压器、条形磁铁，91只集成座，26只逻辑电平、逻辑电平显示实验盒等元件单元盒（元件已装在透明单元盒内），1个双门立柜，25张学生凳。
5、户自备器材：滑动变阻器、毫伏表。
五、实验项目：
(1）电工部分：
1．电工测量仪表的使用及减少内阻测量误差的方法
2．常用元件的识别与检测
3．线性元件与非线性元件的伏安特性
4．未知电阻元件伏安特性测绘
5．电源的外特性
6．电位值、电压值的测量及电路电位图的绘制
7．电流表和电压表的扩程
8．欧姆表的设计
9．基尔霍夫定律的验证
10．验证楞次定律
11．迭加原理与互易定理的验证
12．戴维南定理与诺顿定理的验证
13．电压源与电流源的等效变换
14．受控源特性的研究
15．示波器和信号发生器的使用及典型电信号的观察与测量
16．一阶电路实验
17．二阶电路过度过程
18．研究LC元件在直流和交流电路中的特性
19．负载获得*大功率的条件
20．三表法测定交流电路参数（用三表法测量交流电路等效参数）
21．正弦交流电路中RLC元件的频率特性
22．RL及RC串联电路实验
23．RLC串联谐振电路
24．日光灯电路的连接及功率因数的改善
25．三相负载的星、三角接法
26．三相电路功率的测量
27．RC网络频率特性和选频特性的研究
28．二端口网络的研究
29．单相铁芯变压器特性的测试
30．互感线圈电路的研究
31．单相电度表的校验
32．负阻抗变换器实验
33．回转器特性测试
34．三相异步电动机的使用和起动
35．三相异步电动机继电接触控制基本电路
36．按钮、接触器复合联锁的控制电路
37．三相异步电动机时间继电器控制Y-△起动控制实验
……自由设计实验项目
(2）模电部分：
1．常用电子仪器的使用
2．晶体二极管的特性与检测
3．晶体三极管的输入、输出特性
4．晶体管共射极单管放大器
5．射极耦合触发器
6．RC耦合两级放大器
7．负反馈对放大器性能的影响
8．场效应管放大器
9．差动放大电路
10．运算放大器指标测试
11．集成运算放大器的基本应用（多种模拟运算电路）
12．RC正弦波振荡器------集成运算放大器非线性应用一
13．方波发生器------集成运算放大器非线性应用二
14．三角波和方波发生器----集成运算放大器非线性应用三
15．LC正弦波振荡器
16．变压器耦合推换功率放大器
17．OTL功率放大18．集成功率放大器。
19．电压---频率转换电路。
20．单相半波、全波、桥式整流电路。
21．串联型晶体管直流稳压电源（设计性实验）
22．集成直流稳压电源。
23．单结晶管特性。
24．单结晶体管触发电路。
25．晶闸管间单测试。
26．晶闸管可控整流电路（综合性实验）
27．函数信号发生器的组装与调试（综合性实验）
28．万用表的设计与调试（综合性实验）
29．电子门铃电路------趣味性应用实验一
30．电子报警电路------趣味性应用实验二
31．光控简易灯自动开关电路------趣味性应用实验三
32．电子催眠器------趣味性应用实验四
33．温控电路------趣味性应用实验五
……自由设计
(3）数电部分：
1．TTL集成逻辑门的参数测试
2．CMOS集成逻辑门的参数测试
3．TTL集电极开路门与三态输出的应用
4．与门、或门、异或门逻辑电路测试
5．半加器、全加器电路实验
6．RS、D、JK触发器及JK与D触发器的转换电路
7．计算器
8．MSI移位寄存器及其应用
9．译码器及变换方式
10．数据选择器及逻辑设计
11．用集成与非门构成单稳态触发器和RC环形多谐振荡器
12．利用门电路构成编码器、分配器、选择器
13．组合电路的设计之一
14．组合电路设计之二------显示电路
15．同步时序电路的设计
16．计算机时序电路的设计
17．集成定时器测试及应用
18．D/A、A/D转换器
19．电子秒表------大型综合实验。
20．二极管与门、或门电路
21．三极管"非门"电路
22．三极管"与非门"电路
23．三极管"或非门"电路
24．异步十进制加法计数器
25．异步十进制减法计数器
26．智力竞赛抢答装置------大型综合实验二
……自由设计实验
(4）电拖部分：
1．闸刀开关正转控制线路
2．接触器点动正转控制线路
3．具有自锁的正转控制线路
4．具有过找保护的正转控制线路
5．倒顺开关控制正反转控制线路
6．接触器联锁的正反转控制线路
7．按钮联锁的正反转控制线路
8．按钮接触器复合联锁控制线路
9．自动往返行程控制线路
10．接触器控制串联电阻降压起动线路
11．时间继电器控制串联电阻降压控制线路
12．手动Y/△降压起动
13．接触器控制Y/△降压起动
14．时间继电器控制Y/△降压起动
15．QX3-13型Y/△自动起动控制线路
16．半波整流能耗制动控制线路
17．全波整流能耗制动控制线路
18．C620车床电气控制线路
19．手动降压起动
20．单相运行反接制动控制线路
21．电动葫芦电气控制线路
22．C6163车床电气控制线路
23．控制电路联锁控制线路
24．主电路联锁控制线路
25．直流电机启动
26．直流电机的调速
27．直流电机的反转
28．直流电机制动实验
高级电工/模电/数电/电力拖动（带直流电机）实验台元件配置清单（每台）

透明创新元件模块名称	型  号/规  格	数  量	备  注
电  阻	0.5Ω	1	2W
电  阻	1Ω	1	2W
电  阻	2Ω	1	2W
电  阻	4Ω	1	2W
电  阻	5.1Ω	1	2W
电  阻	8Ω	1	2W
电  阻	10Ω	1	2W
电  阻	12Ω	2	2W
电  阻	16Ω	1	2W
电  阻	20Ω	1	2W
电  阻	30Ω	1	2W
电  阻	51Ω	2	2W
电  阻	100Ω	3	1/8W
电  阻	120Ω	1	1/8W
电  阻	150Ω	1	1/8W
电  阻	200Ω	4	1/8W
电  阻	240Ω	1	1/8W
电  阻	270Ω	1	1/8W
电  阻	300Ω	2	1/8W
电  阻	330Ω	1	1/8W
电  阻	400Ω	1	1/8W
电  阻	430Ω	1	1/8W
电  阻	470Ω	1	1/8W
电  阻	510Ω	3	1/8W
电  阻	620Ω	1	1/8W
电  阻	650Ω	1	1/8W
电  阻	680Ω	4	1/8W
电  阻	800Ω	1	1/8W
电  阻	820Ω	2	1/8W
电  阻	1K	2	1/8W
电  阻	1.2K	1	1/8W
电  阻	1.3K	1	1/8W
电  阻	1.5K	2	1/8W
电  阻	2K	2	1/8W
电  阻	2.4K	2	1/8W
电  阻	2.7K	1	1/8W
电  阻	3K	2	1/8W
电  阻	3.3K	1	1/8W
电  阻	4.3K	1	1/8W
电  阻	4.7K	2	1/8W
电  阻	5.1K	1	1/8W
电  阻	5.1K	1	8W
电  阻	5.6K	1	1/8W
电  阻	6.8K	2	1/8W
电  阻	9.1K	1	1/8W
电  阻	10K	4	1/8W
电  阻	10K	1	8W
电  阻	13K	2	1/8W
电  阻	15K	1	1/8W
电  阻	20K	2	1/8W
电  阻	24K	1	1/8W
电  阻	36K	1	1/8W
电  阻	39K	1	1/8W
电  阻	51K	1	1/8W
电  阻	68K	1	1/8W
电  阻	100K	2	1/8W
电  阻	130K	1	1/8W
电  阻	150K	1	1/8W
电  阻	300K	1	1/8W
电  阻	1M	1	1/8W
热敏电阻	1K	1	1/8W
电 位 器	470Ω	1	1/2W
电 位 器	1K	2	1/2W
电 位 器	4.7K	1	1/2W
电 位 器	10K	1	3W
电 位 器	47K	1	1/2W
电 位 器	100K	1	1/2W
电 位 器	470K	2	1/2W
电 位 器	1M	1	1/2W
电解电容	0.1uF	1	25V
电解电容	10uF	3	25V
电解电容	33uF	1	25V
电解电容	47uF	2	25V
电解电容	100uF	3	50V
电解电容	220uF	1	63V
电解电容	470uF	1	63V
瓷片电容	300P	1	63V
瓷片电容	390P	2	63V
瓷片电容	1000P	2	63V
瓷片电容	1500P	1	63V
瓷片电容	4700P	1	63V
瓷片电容	5300P	1	63V
瓷片电容	6800P	2	63V
瓷片电容	0.01uF	2	63V
瓷片电容	0.1uF	1	63V
瓷片电容	0.22uF	2	63V
瓷片电容	0.47uF	1	63V
瓷片电容	1uF	1	250V
瓷片电容	2uF	3	250V
音频输入变压器		1
音频输出变压器		1
变压器	220V/24+6+6	1
变压器	220V/110V+36V	1	100VA
LC变压器		1
二 极 管	4007	4
二 极 管	2AP9	1
发 光 二 极 管		4
光 敏 二 极 管	2Cu	1
稳 压 二 极 管	2CW54	2
稳 压 二 极 管	2CW76	1
场 效 应 管	3DJ6	1
单 结 管	BT33	1
晶 闸 管	KP1	1
三 极 管	3DG6	2
三 极 管	3DG12	2
三 极 管	3AX31	1
三 极 管	3DA1	1
三 端 稳 压	7805	1
指示灯(信号灯)	6V/0.1A	1
指示灯(信号灯)	12V/0.2A	1
开   关		5
喇   叭	8Ω/0.2W	1
继 电 器	6V	1
音乐集成	4V	1
电  感	10mH	1
电  感	100mH	1
电流插座		6只
互感线圈、铁棒、磁铁		1套
整 流 桥		1只
继电控制实验箱一	GVS01	1
继电控制实验箱二	GVS02	1
继电控制实验箱三	GVS03	1
继电控制实验箱四	GVS04	1
继电控制实验箱五	GVS05	1
继电控制实验箱六	GVS06	1
继电控制实验箱七	GVS07	1
继电控制实验箱八	GVS08	1
三相负载	GVS09	1
三相电动机	180W	2
直流电机	100W	1
电平开关与逻辑电平指示		2
直流电表	1mA	1	44型
直流电表	25mA	1	44型
直流电表	±100uA	1	44型
集 成 座	14脚	4
集 成 座	16脚	2
集 成 座	20脚	1
集 成 座	28脚	1
集成运放	uA741	2
集成运放	uA458	2
定 时 器	NE555	1
功率放大器	LA4101	1
数模转换器	DAC0832	1
模数转换器	ADC0809	1
TTL与非门	74LS00	1
TTL集电极开路与非门	74LS03	1
TTL非门	74LS04	1
TTL与门	74LS08	1
TTL三输入与门	74LS11	2
TTL四输入与非门	74LS20	2
TTL或门	74LS32	1
TTL触发器	74LS74	2
TTL异或门	74LS86	1
JK触发器	74LS112	2
缓 冲 器	74LS125	1
译 码 器	74LS138	2
数据选择器	74LS153	1
计 数 器	74LS160	2
D触发器	74LS175	1
加减计数器	74LS192	2
移位寄存器	74LS194	1
计 数 器	74LS196	3
CMOS与非门	CD4011	1
工          具
万 用 表	MF47	1
数字万用表	DT890B+	1
尖 嘴 钳		1
电 烙 铁		2
烙 铁 架		2
螺 丝 刀		3
剥 线 钳		1
连 接 线		25根
其          他
实验台		1台
实验桌		1张
凳子		2张
防腐皮		1块
双门立柜		1个	全套1个
