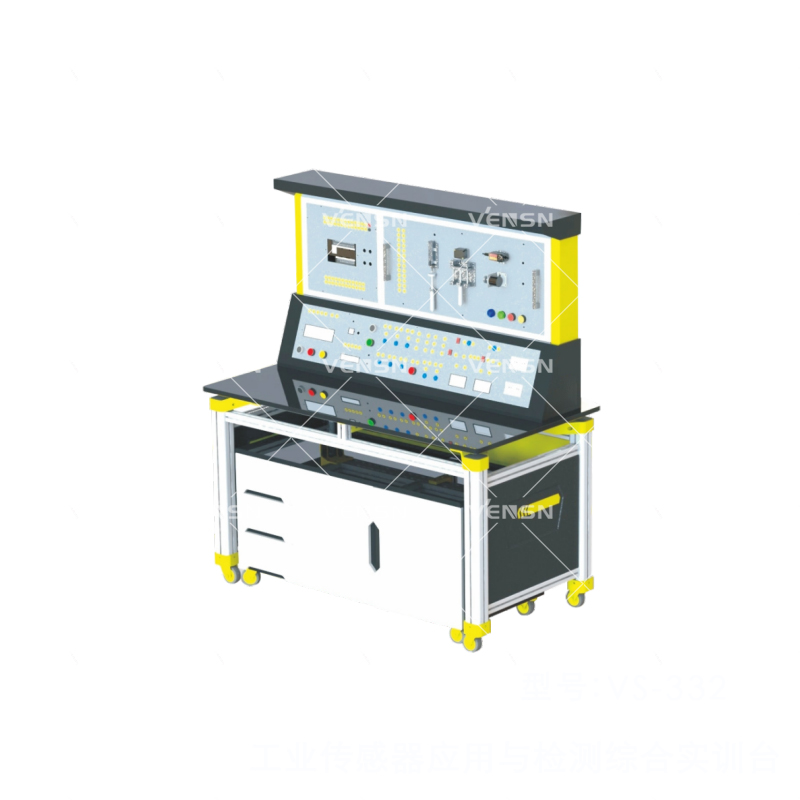

VS-332型工业传感器应用与检测综合实训台

一、设备概述

本设备是一款接近真实工业现场传感器调试应用的实训台，设备上使用的传感器匀为工业用传感器，设备上的信号检测点完全由工业化控制对象实际运行产生。学生可以在近似工业调试现场进行传感器电路的安装和调试应用，使学生可以生动并深入的了解各类传感器的在工业现场的使用场合及检测应用条件，培训学生对工业传感器的应用选型、故障分析与诊断的能力等。

设备采用分块式模块化结构，各工业控制对象与控制单元均与安全插座连接，使用带安全插头的导线进行电路连接，既可以单独进行使用，又可以通过专用接口模块进行组合配合控制器完成控制功能。各工业控制对象应用了众多种类的工业传感器包括：位移传感器、色标传感器、视觉传感器、光纤传感器、光电传感器、接近传感器、温度传感器、液位传感器、压力传感器等。覆盖了大部份工业现场应用的传感器。同时设备配有物联网传感扩单元、包含PM2.5及空气质量传感器、空气、土壤温度传感器、二氧化碳传感器等

同时设备带有一款具有高可靠稳定性的单片机数字量控制接口模块、带有8路光电隔离数字量信号输入，可用于检测外部各种开关量信号输入，8路路光电隔离数字量信号输出，2路输出电流:0-20mA,误差<0.5mA;2路输出电压:0-10V,误差±0.2V，2路测量电流:0-20mA,误差<0.5mA；2路测量电压:0-10V,误差±0.2V。同时该接口模块提供了与本公司设备匹配的上位机软件，可通过人机交互的方式，既可将各工业控制对象上的传感器采集到上位机，也可以通过上位机对传感器进行模拟仿真调试工作，方便学生根据学习的阶段进行各种测试和调试的实训任务，同时接口模块的单片机底层开放，学生可根据实际需求进行深入学习和单片机基本实训。

设备电源台配有交流电源控制单元：三相四线380V交流电源经空气开关后给装置供电，本装置设有供电和通电指示，设有带灯保险丝保护，启停开关控制、同时具有漏电告警指示及告警复位，及具有急停开关。提供三相四线380V、单相220V电源各一组（安全插座），提供2组三插AC200V插座，由启停开关控制输出，并设有保险丝保护。直流电源、直流电压/电流表、逻辑电平输出及指示等：直流电压：0～±10V可调输出；直流电流：4～20mA可调输出；直流数字电压表/电流表：电压表量程0～30V、精度0.5级，电流表量程0～30mA、精度0.5级；同时设有逻辑电平输出（点动、黄绿红三种颜色开关）、逻辑电平指示（黄绿红三种颜色指示）、LED数码管、选择开关、蜂鸣器、直流24V继电器、直流电压输出：24V/6A、12V/2A各一组（具有保险丝保护）。

二、技术指标

1、交流电源：三相五线 AC 380 V±10% 50Hz；

2、温度：-10～50℃；环境温度：≤90%无水珠凝结；

3、外形尺寸：长×宽×高=1350mm×750mm×1750mm；

4、整机功耗：≤1.0 kVA；

5、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。
