一、柔性组合介绍：
VS-LMP03型 柔性三组合机电一体化创新实训平台由小型立体仓库创新模型、气动机械手创新模型、二维十字滑台创新模型、电气系统网孔安装板四部分组合构成。四部分模型安装在铝合金框架底板上，总体积为1500×360×500高(mm)
二、实现的机械动作：
VS-LMP03型 柔性三组合机电一体化创新实训平台实现动作为：首先立体库堆垛机具有水平垂直运动，由步进电机拖动，带动货叉，进行货物存取，货叉为三级机械传动。气动机械手可实现手爪抓取，提升，转半圈，放下，松开手爪。十字滑台可走出四角上一周的四个位置，上方装有笔架，可以绘图写字，上方还装有接近开关和颜色开关及支架，可对滑台上的物体进行识别。
三、控制功能：
立体仓库的双货架其中一边为原料库，混合存放着不同颜色和不同材料的货物；另一边为成品库，用于按类存放经十字滑台加工分选过的货物。
首先立体库堆垛机将存放在立体库货架中的货物取出，放置到出口处，再由气动机械手抓取，提升，转半圈，放在十字滑台上进行分选检测，通过接近开关辨别金属和非金属，颜色开关辨别颜色，这样判断分选出货物的颜色和材质，判断出货物的颜色和材质后并在货物上绘画出不同的记号，例如画三角形、方形、圆形后，再由气动机械手抓取放回立体仓库口，由货叉运载货物按货物的材料及颜色分类存放在另一边为成品库指定位置。以此循环工作。
四、控制系统：
VS-LMP03型 柔性三组合机电一体化创新实训平台PLC主机选择2台西门子CPU224机型，一台控制立体库，一台控制十字滑台。因CPU224机型仅具有2路高速脉冲输出，不能对立体库与十字滑台上的步进电机同时控制，因此需要选择两套CPU224 PLC采用联网控制。控制系统采用威仑7寸彩色触摸屏操作。配有完整的演示程序。
（一）小型立体仓库创新模型
1.立体仓库模型为单巷道双货架，货架为2排3层4列，24个货位
2.立体库体积为500×360×500高(mm)。
3.货物体积为100×100×50高(mm)。
4.立体仓库模型由货架、堆垛机组成。
5.堆垛机由水平运行机构、垂直起升机构、货叉机构组成。水平垂直运动采用步进电机驱动。
6.货叉为三级机械传动，直流电机驱动。货叉体积为85×100×100高(mm)。
7.堆垛机机械部分由硬铝加工、铝合金型材和不锈钢标准件组成。货架为铝合金型材组成。
（二）气动机械手创新模型
1.气动机械手模型由气动手抓、双缸气缸、旋转气缸、静音气泵组成。
2.气动机械手模型可抓取货物体积为100×100×50高(mm)。
3.旋转气缸转动角度为180度。
4.气动机械手可抓取物料、提升50毫米，后退125毫米，旋转180°，前进125毫米，下降50毫米。
5.气动机械手旋转提升工作范围为500×360×500高(mm)。
（三）二维十字滑台创新模型
1.二维十字滑台创新模型由两台二相步进电机拖动，工作台可做前后和左右方向运动，构成二维运动系统，可实现直线圆弧插补等绘图功能。
2.工作台装有图板和仪表支架作为绘图笔架，安装物体金属识别和颜色识别传感器。
3.可在100×100的方型工作台上画出绘制出直线、圆弧、螺旋线等图形。
4.可将100×100×50高的物体，走出四个位置，便于颜色、物体识别。
5.体积为：360×360×500高(mm)。

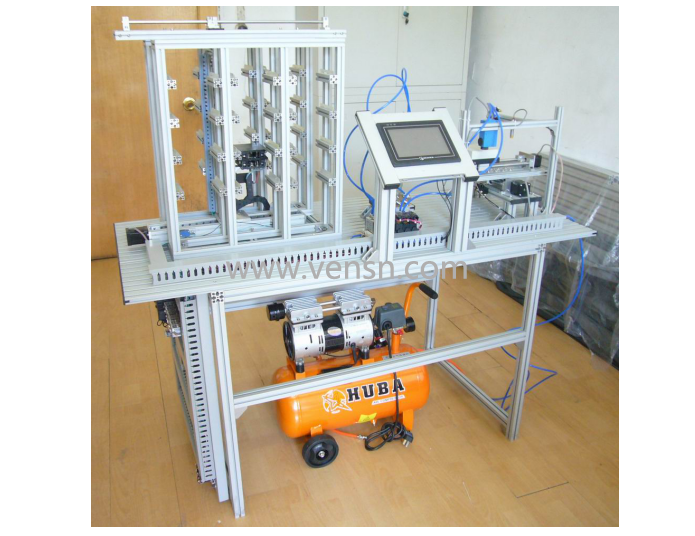

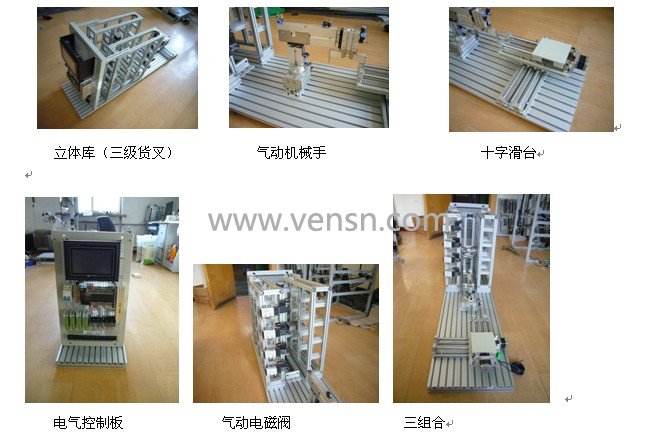

（四）实物照片
