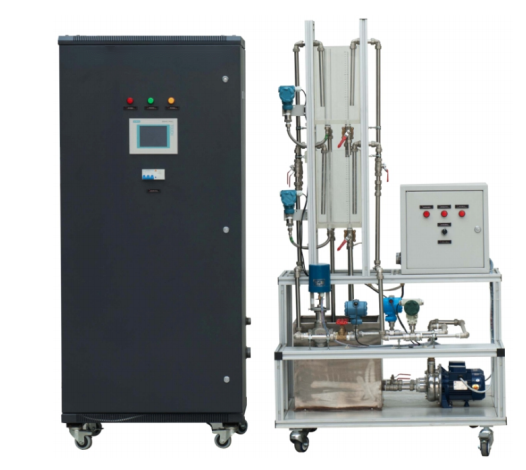

VS-363B型过程控制实训装置
一、概述
![](/uploads/allimg/2405/1-24051615320b06.png)
系统可以对温度、压力、流量、液位等过程参数应用多种控制策略进行控制,可以满足《自动控制原理》、《过程控制》、《控制仪表》、《自动检测技术与传感器》、《计算机控制》等自动化专业课程的实验教学,开设包括对象特性研究、位式控制、程序控制、PID控制、串级控制、前馈控制、滞后补偿控制、解耦控制等经典控制。也可以为学校科研人员提供一个研究平台,进行高级的控制理论研究,例如推理控制、预测控制、自适应控制、专家系统、模糊控制、神经网络控制。除了满足教学和理论研究之外,本系统全部使用工业现场使用的设备,满足认知教学的需要。
二、系统组成:
1、系统设计成三个水箱,一个是源水箱(在下部,容积大)不锈钢材料,二个是控制水箱(在上部,容积小),材料为有机玻璃,水箱水采用闭路循环方式,一次性注水后无需外部水源,实验结束后可以将水放回到源水箱,源水箱下部与排水管相连。
2、水箱水位的控制。实现过程:设定水箱水位后通过液位变送器检测实际液位后送入到PLC中进行PID运算,输出标准信号控制调节阀的开度,达到调节水位的目的,并设定水位的高低限报警。
3、管道压力控制。实现过程:设定管道内的水压值,通过管道上安装的压力变送器检测实际的管道压力后送入到PLC进行PID运算,PLC输出模拟量信号,来控制水泵变频器,达到管道内的压力稳定,设定压力的高低限报警。
4、定流量控制。实现过程:在触摸屏或计算机上设定固定流量值,系统按照设定流量供水,当需改变系统流量时,只需改变控制终端流量数值,通过控制变频器来控制系统流量大小。
5、水箱内水温控制。实现过程:加温棒将把加温水箱内的水温加至设定温度,等待温度传感器检测,到达设定温度时,停止加温,温度传感器将进行实时检测,来保证水箱内水温恒定。
6、网络功能,上层系统采用CP343以太网接口模块,方便与用户连接。
