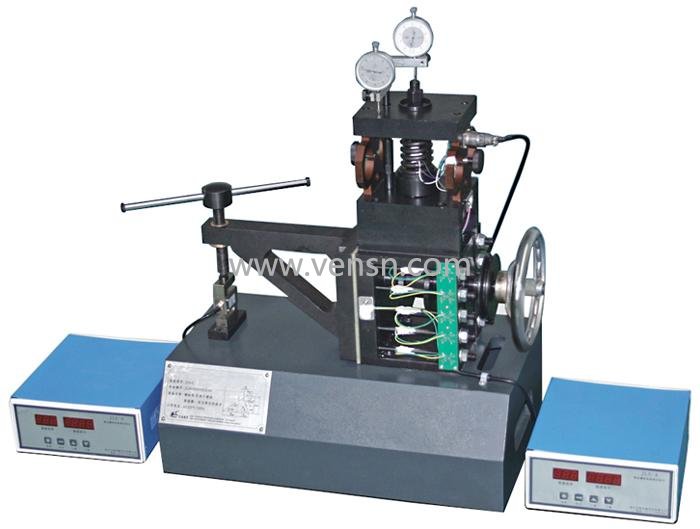

VSJX-JYD 螺栓组及单螺栓联接静动态综合实验台

产品分类：机械专业实验室设备产品型号：VSJX-JYD 品牌：文圣产地：上海价格：询价

产品简介：

现代各类机械中，广泛应用螺栓进行联接，如何计算和测量螺栓受力情况及静、动态特性参数，是工程技术人员的一个重要课题。螺栓联接实验台是本公司根据《现代机械工程基础实验教程》指导书开发的实用性很强的教学设备。本实验台采用全新现代测试手段，利用传感器及计算机对螺栓联接静、动态参数进行采集、处理、仿真的实验设备，其设计紧密结合螺栓联接的教学内容，可完成螺栓应力与变形的测试与分析，测量数据稳定、重复性好，是当前理想的基础教学实验设备。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VSJX-JYD螺栓组及单螺栓联接静动态综合实验台

一、功能简介
现代各类机械中，广泛应用螺栓进行联接，如何计算和测量螺栓受力情况及静、动态特性参数，是工程技术人员的一个重要课题。螺栓联接实验台是本公司根据《现代机械工程基础实验教程》指导书开发的实用性很强的教学设备。本实验台采用全新现代测试手段，利用传感器及计算机对螺栓联接静、动态参数进行采集、处理、仿真的实验设备，其设计紧密结合螺栓联接的教学内容，可完成螺栓应力与变形的测试与分析，测量数据稳定、重复性好，是当前理想的基础教学实验设备。

二、性能特点
1、该实验台为螺栓组及单螺栓的组合实验台，同时具有螺栓组静态实验及单螺栓静、动态实验组合功能。一台实验台可完成两种实验台的实验功能。
2、螺栓静动态受力、变形、刚度，轴向载荷，预紧拉力等实验。
3、通过计算机测试分析软件自动进行螺栓联接动静态实验，实现两种实验手段，可作综合性实验；
三、实验项目及内容
1、螺栓组载荷分布及其测试；
2、静态测试相对刚度变化对螺栓总拉力的影响；
3、动态测试相对刚度变化对螺栓应力幅值与动载荷幅值的影响。
4、电阻应变仪的工作原理及各测量点应变片的组桥方式

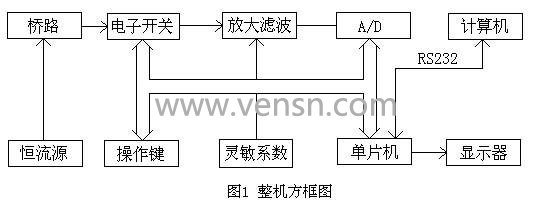

本仪器由精密恒流源,多路切换开关,前置放大器,低通滤波器,A/D转换器,单片机,显示电路,电源等部分组成见方框图。

四、实验设备主要技术参数
1、单相交流异步电机：90W、N=1400r/min
2、电阻应变片电阻值：R=120Ω；灵敏度系数：K=2.08
3、螺栓组实验螺栓：M12（10个）
4、实验单螺栓：M16（1个）
5、四路静动态测试仪：测量范围：0±30000με
1）零点不平衡：±10000με
2）基本误差：0.2﹪FS
3）分辨率：1με
4）零点漂移：±2με/4小时、±0.5με/℃
5）测量方式：1/4桥、半桥、全桥
6、外型尺寸：800×350×600
螺栓组及单螺栓联接静动态综合实验台

`序号`	`图号`	`名称`	`数量`	`备注`
	`VSJX-JYD-001`	`底座`	`1`	`焊接组件`
	`VSJX-JYD-002`	`连接座`	`1`	`焊接组件`
	`VSJX-JYD-002-1`	`连接座-底座`	`1`	`Q235`
	`VSJX-JYD-002-2`	`连接座-前后板`	`2`	`Q235`
	`VSJX-JYD-002-3`	`连接板-顶板`	`2`	`Q235`
	`VSJX-JYD-003`	`悬臂`	`1`	`焊接组件`
	`VSJX-JYD-003-1`	`悬臂背板`	`1`	`Q235`
	`VSJX-JYD-003-2`	`悬臂板`	`1`	`Q235`
	`VSJX-JYD-004`	`加载螺钉`	`1`	`45#`
	`VSJX-JYD-005`	`加载杠杆`	`1`	`活塞杆`
	`VSJX-JYD-006`	`杠杆螺钉`	`2`	`45#`
	`VSJX-JYD-007`	`铜套螺母`	`1`	`黄铜`
	`VSJX-JYD-008`	`传感器底座`	`1`	`Q235`
	`VSJX-JYD-009`	`弹性连接块`	`2`	`尼龙`
	`VSJX-JYD-010`	`补偿片安装片`	`2`	`不锈钢`
	`VSJX-JYD-011`	`传感器压头螺钉`	`1`	`Q235`
	`VSJX-JYD-012`	`中间实验螺栓`	`10`	`45#`
	`VSJX-JYD-013`	`偏心轮轴`	`1`	`45#`
	`VSJX-JYD-014`	`偏心轮`	`1`	`45#`
	`VSJX-JYD-015`	`偏心轮隔套`	`1`	`45#`
	`VSJX-JYD-016`	`盲孔端盖`	`1`	`Q235`
	`VSJX-JYD-017`	`通孔端盖`	`1`	`Q235`
	`VSJX-JYD-018`	`大带轮-SPZ`	`1`	`Q235`
	`VSJX-JYD-019`	`电机带轮-SPZ`	`1`	`Q235`
	`VSJX-JYD-020`	`顶杆导向板`	`2`	`Q235`
	`VSJX-JYD-021`	`挺杆支座`	`1`	`Q235`
	`VSJX-JYD-022`	`小销轴`	`1`	`45#`
	`VSJX-JYD-023`	`挺杆`	`2`	`45#`
	`VSJX-JYD-024`	`弹簧下支座`	`1`	`45#`
	`VSJX-JYD-025`	`弹簧`	`1`	`60Si2Mn（外购件）`
	`VSJX-JYD-026`	`八角环`	`2`	`55Si2Mn`
	`VSJX-JYD—027`	`弹簧上支座`	`1`	`45#`
	`VSJX-JYD-028`	`锥塞`	`2`	`45#`
	`VSJX-JYD-029`	`表夹杆`	`1`	`Q235`
	`VSJX-JYD-030`	`表夹`	`2`	`铝合金`
	`VSJX-JYD-031`	`夹紧螺钉`	`4`	`45#`
	`VSJX-JYD-032`	`弹性垫圈`	`1`	`45#`
	`VSJX-JYD-033`	`厚螺母`	`1`	`标准件`
	`VSJX-JYD-034`	`空心试验螺栓`	`1`	`45#`
	`VSJX-JYD-035`	`小螺杆`	`1`	`45#`
	`VSJX-JYD-036`	`下联接板`	`1`	`Q235`
	`VSJX-JYD-037`	`上联接板`	`1`	`Q235`
	`内六角圆柱头螺钉`	`M6×35(发黑)`	`8`	`标准件`
	`内六角圆柱头螺钉`	`M10×30(发黑)`	`4`	`标准件`
	`内六角圆柱头螺钉`	`M6×15(发黑)`	`9`	`标准件`
	`内六角圆柱头螺钉`	`M6×20(发黑)`	`4`	`标准件`
	`内六角圆柱头螺钉`	`M12×20(发黑)`	`4`	`标准件`
	`内六角圆柱头螺钉`	`M8×20(镀白锌)`	`2`	`标准件`
	`内六角圆柱头螺钉`	`M8×10(镀白锌)`	`1`	`标准件`
	`内六角圆柱头螺钉`	`M8×40(发黑)`	`4`	`标准件`
	`内六角圆柱头螺钉`	`M8×25(发黑)`	`4`	`标准件`
	`电机`	`J110ZYT152-PX25-A3`	`1`	`博山新微电机`
	`轴用A型挡圈`	`φ10`	`2`	`标准件`
	`螺母`	`M12`	`10`	`标准件`
	`手轮`	`d=12、D=250`	`1`	`五金件`
	`百分表`	`量程：0-10MM`	`2`	`标准件`
	`称重型传感器（MS-1）`	`0-500KG`	`1`	`外购件`
	`V型带`	`SPZ型（带长L=675）`	`1`	`外购件`
	`深沟球轴承`	`型号6205`	`2`	`标准件`
	`深沟球轴承`	`型号6200`	`2`	`标准件`
	`工具`	`十字螺丝刀1把、内六角扳手1套、22-24、12-14开口扳手各1个`	`1套`	`外购件`
	`应变片`	`应变片及接线端`	`各11`	`外购件`
	`合格证`		`1`	`文圣科教`
	`控制盒`	`单片机`	`1`	`文圣科教`
	`电源线`		`1`	`外购件`
	`产品说明书`		`1`	`文圣科教`
	`装箱单`		`1`	`文圣科教`
