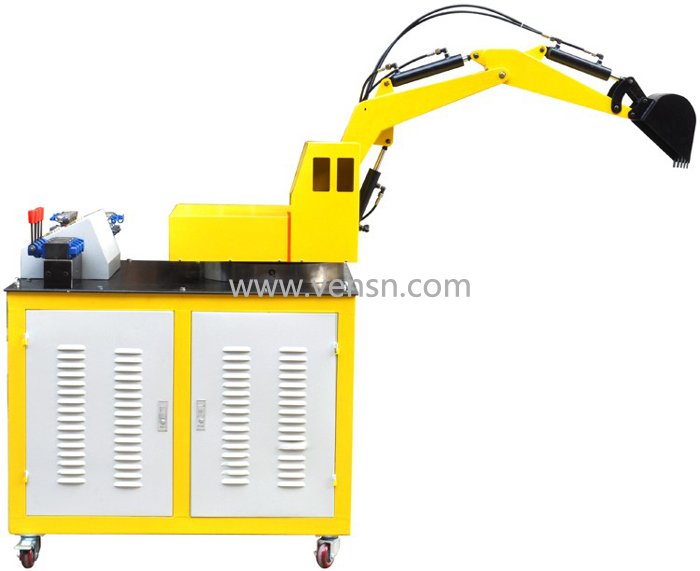

VS-WJJ 挖掘机液压系统与PLC控制实训装置

产品分类：工程机械训练设备产品型号：VS-WJJ 品牌：文圣产地：上海价格：询价

产品简介：

本装置采用工业液压元件及防漏油管，可真实演示挖掘机工作装置的挖掘、卸料、提升等动作、控制方式有手动与PLC的基本回路实训。适合大中专院校机电类专业"液压传动"、"液压与气压传动"等课程的教学实训需要。三相电源带有漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VS-WJJ挖掘机液压系统与PLC控制实训装置

一、概述
本装置采用工业液压元件及防漏油管，可真实演示挖掘机工作装置的挖掘、卸料、提升等动作、控制方式有手动与PLC的基本回路实训。适合大中专院校机电类专业"液压传动"、"液压与气压传动"等课程的教学实训需要。三相电源带有漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。

二、技术参数
1、输入电源：三相五线，AC380V．允差±l0%，50Hz；
2、装置容量：≤2kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、液压泵站：
(1）系统额定压力6.3MPa；
(2）变量叶片泵-电机1套：采用内轴一体式安装，噪音低；变量叶片泵：额定流量8L∕min，压力7MPa；电机：交流380V电压，功率1.5kVA。
6、电器控制单元
(1）PLC主机模块：主机选用三菱FX1S-20MR主机，12路输入8路继电器输出。
(2）配有控制模块：电源模块，PLC主机控制模块，PLC控制按钮模块等。
三、主要特点
1、挖掘机液压系统与PLC实训装置主要由挖掘机实训台、液压泵站、液压元件和手动控制器件、可编程控制器（PLC）等组件组成。
2、挖掘机实训台为铁质双层亚光密纹喷塑结构。
3、通过机械控制，先进的PLC自动控制与PLC编程及监控技术于一体，灵活实现其功能。
四、主要功能
1、液压传动各部件及工作原理观摩、拆装实训；
2、液压控制系统原理学习与分析；
3、挖掘机仿真作用、铲斗和斗杆复合进行工作实训；
4、回转作业，动臂提升同时平台回转；
5、卸料作业、斗杆和铲斗工作同时大臂可调整位置高度；
6、返回、平台回转、动臂和斗杆配合回到挖掘开始位置；
7、PLC指令编程，梯形图学习实验；
8、PLC编程软件的学习应用；
9、PLC与计算机通讯及在线调试；
10、PLC在液压传动控制中的应用及控制方案的优化实验；
五、挖掘机液压系统与PLC控制实训装置

`序号`	`名称`	`型号`	`数量`
`1`	`挖掘机实训装置`	`1000×800×780mm`	`1台`
`2`	`PLC主机模块`	`三菱FX1S-20MR`	`1块`
`3`	`电源模块`		`1块`
`4`	`PLC主机模块`		`1块`
`5`	`PLC控制按钮模块`		`1块`
`6`	`举升油缸`		`1只`
`7`	`弯臂油缸`		`1只`
`8`	`挖斗油缸`		`1只`
`9`	`三位四通电磁换向阀`		`4只`
`10`	`三位四通手动换向阀`		`4只`
`11`	`弯臂`		`1个`
`12`	`直臂`		`1个`
`13`	`挖斗`		`1个`
`14`	`底座支架`		`1套`
`15`	`回转工作台`		`1套`
`16`	`回转马达`		`1个`
`17`	`机泵组`	`泵站系统`	`1套`
`18`	`L-HL46号液压油`		`30L`
`19`	`编程电缆（适配器）`	`三菱`	`1条`
`20`	`挖掘机液压实训说明书`		`1册`
`21`	`光盘（PLC编程软件、程序软件）`		`1盘`
`22`	`工具`		`1套`
