VSGT-DCZ02动车组(CRH3)
电气控制系统安装与维修实训考核设备
一、概述：
动车组(CRH3)电气控制系统安装与维修实训考核装置根据劳动部09版维修电工标准、职业院校«电工基础»、«工厂电气与维修»等教材，结合我国新型动车组的控制要求，简化出典型电气控制回路而研发生产的动车组(CRH3)电气控制系统安装与维修实训考核设备。本设备包含了传统的继电控制和PLC、人机界面、通讯等多种控制方式，模块化结构，并带有模拟了相应的操作机构动作。设备的典型电路模块包括受电弓升降控制电路模块、主断控制电路模块、空调系统控制模块、牵引VVVF控制模块、紧急、停放车制动与转向架监控控制模块、照明控制模块、列车自动门控制电路、配电安装实训考核单元等八大部分。通过在本装置中的技能训练能在深入理解专业知识的同时，培养一线员工专业的实践技能。并且本装置还有利对操作顺序、调试过程、安装工艺等工作特性和接线原理的理解和掌握。
二、实训项目：
本设备可以完成以下典型实训：
1、动车组典型电气控制电路的工作原理与故障分析与排除
实训一 西门子PLC的编程实训
实训二 人机界面的基本界面的编程实训
实训三 西门子基本通讯实训
实训四 变频器基本参数设置实训
实训五 变频器多速段控制实训
实训六 基于西门子PLC与变频器的通讯的开环控制实训
实训七 基于西门子PLC与变频器的通讯的闭环控制实训
实训八 绝对值增量型编码器在PLC上的编程实训
实训九 人机界面与PLC的通讯实训
2、基础继电控制回路及动车组典型电气控制电路的安装
实训一 按钮联锁的正、反转控制线路
实训二 接触器联锁电动机正、反转控制线路
实训三 接触器和按钮双重联锁正反转控制线路
实训四 按钮切换的Y-△启动控制线路
实训五 时间继电器切换Y-△降压启动控制线路
实训六 三相交流异步电动机能耗制动控制线路
实训七 受电弓升降控制电路
实训八 主断控制电路
实训九 牵引VVVF控制电路
实训十 空调系统控制电路
实训十一 紧急、停放车制动与转向架监控控制电路
实训十二 照明控制电路
实训十三 列车自动门控制电路

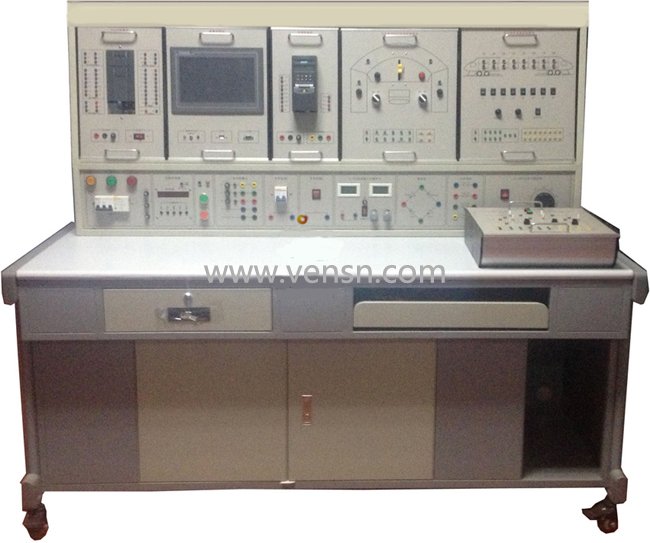

三、设备系统总体构成：
1、台架包含实训桌、实训台、电气安装架、考核挂板存放柜等。实验桌有一个带锁抽屉，便于存放实训指导书、实训工具及附件，挂板柜便于存放常用的考核挂板；实训台有时间管理器，可以设定考核时间，0~250/2A交流可调电源1路，380/2A三相交流电源2路、220V/2A单相电源2路、0~30V/2A直流可调电源1路、实训照明日关灯等。
2、实训装置配有10寸触摸屏，既可用于操作控制，又可实时显示模拟控制对象的动作过程。
3、配电安装实训考核单元是实现电气安装和现场规范实现、工艺实现的理想实训单元。通过训练，加强受训人员了解和掌握国家标准、专业标准、企业标准和相关的操作规范。提高了受训人员的基本操作技能水平，对行业和企业发展、产品推广起到积极作用。
4、牵引VVVF控制模块包括触摸屏、西门子S7-200(CPU226)PLC控制器、通讯线缆、西门子MM420变频器、编码器组成。可以实现标准为RS-485的有线串行通信接口，实现上位机对本系统的监控功能。
四、配置清单(数量为1合计数量)：
|
序号
|
材料名称
|
单位
|
数量
|
主要设备
|
备注
|
|
1
|
西门子主机模块
|
套
|
1
|
226 PLC
|
|
|
2
|
触摸屏模块
|
套
|
1
|
昆仑通态10寸触摸屏
|
|
|
3
|
USB下载线
|
套
|
1
|
西门子
|
|
|
4
|
受电弓升降控制电路模块
|
套
|
1
|
按钮、指示灯、电磁阀、气源
|
由三个单元组成受电弓控制
含二个模拟控制对象
|
|
5
|
紧急、停放制动与转向架监控控制电路模块
|
套
|
1
|
按钮、指示灯、电机 、温度传感器、气源
|
由三个单元组成紧急、停放制动与转向架监控
含一个模拟控制对象
|
|
6
|
主断环路控制电路模块
|
套
|
1
|
按钮 、指示灯、电磁阀、气源
|
由二个单元组成主断环路控制电路
含二个模拟控制对象
|
|
7
|
空调控制电路模块
|
套
|
1
|
按钮、指示灯、风机、温度传感器
|
由三个单元组成主断环路控制电路
含全部模拟被控对象（电机）
|
|
8
|
列车VVVF牵引控制模块
|
套
|
1
|
调节手柄、变频器、电机、气动刹车、旋转编码器、气源
|
由三个单元组成列车VVVF牵引控制电路
含模拟被控对象
|
|
9
|
客室照明控制电路模块
|
套
|
1
|
按钮、照明灯、指示灯。
|
由一个单元组成
|
|
10
|
列车自动门控制电路
|
套
|
1
|
按钮、指灯、模拟门、传感器
|
有一个单元组成
|
|
11
|
配电安装实训单元
|
套
|
1
|
由网孔板及安装元件组成
|
（详见附表1）
|
|
12
|
实训用台架
|
套
|
1
|
含实训桌、实训台(可移动和固定、钢制、表面喷塑、实训用电源等)。
|
|
|
13
|
常用工具
|
套
|
1
|
|
详见附表2
|
|
14
|
实训用耗材
|
套
|
1
|
|
详见附表2
|
|
15
|
实训指导书
|
本
|
1
|
|
|
|
16
|
安装耗材
|
批
|
1
|
|
|
附表一、配电安装实训单元
|
序号
|
名称
|
规格
|
数量
|
单位
|
备注
|
|
1
|
网孔板
|
|
1
|
块
|
|
|
2
|
空气开关
|
DZ4763-6A3P
|
1
|
只
|
|
|
3
|
空气开关
|
DZ4763-6A2P
|
1
|
只
|
|
|
4
|
熔断器
|
RT18—3P
|
1
|
只
|
|
|
5
|
熔断器
|
RT18—2P
|
1
|
只
|
|
|
6
|
接触器
|
CJX2-0910
|
5
|
只
|
AC220V
|
|
7
|
热保护继电器
|
R16B-20/3
|
3
|
只
|
AC220V
|
|
8
|
热保护继电器座
|
|
3
|
只
|
|
|
9
|
时间继电器
|
ST3PA-B/380V（0-60S）
|
2
|
只
|
AC220V
|
|
10
|
按钮
|
|
5
|
只
|
|
|
11
|
指示灯
|
|
3
|
只
|
|
|
12
|
电阻器
|
10W
|
3
|
只
|
|
|
13
|
中间继电器
|
|
1
|
只
|
AC220V
|
|
14
|
中间继电器座
|
|
1
|
只
|
|
|
15
|
按钮与指示灯支架
|
|
1
|
只
|
|
|
16
|
接线端子
|
TB1012
|
3
|
只
|
12节/只
|
附表二、常用工具及耗材（与配电安装实训单元配套）
|
序号
|
名称
|
规格
|
数量
|
单位
|
备注
|
|
1
|
数字万用表
|
|
1
|
台
|
|
|
2
|
斜口钳
|
|
1
|
把
|
|
|
3
|
尖嘴钳
|
|
1
|
把
|
|
|
4
|
剥线钳
|
|
1
|
把
|
|
|
5
|
冷压钳
|
|
1
|
把
|
|
|
6
|
一字螺丝刀
|
4寸
|
1
|
把
|
|
|
7
|
十字螺丝刀
|
4寸
|
1
|
把
|
|
|
8
|
一字螺丝刀
|
3寸
|
1
|
把
|
|
|
9
|
十字螺丝刀
|
3寸
|
1
|
把
|
|
|
10
|
线槽
|
3025
|
2
|
根
|
|
|
11
|
导轨
|
35
|
1
|
米
|
铝合金
|
|
12
|
插针
|
1.5mm2
|
1
|
包
|
1000只
|
|
13
|
导线
|
BVR1.5mm2
|
5
|
卷
|
黄绿红蓝，双色各一
|
|
14
|
扎带
|
100mm
|
1
|
包
|
1000只
|
五、设备技术指标：
外型：整体尺寸1570mm×750mm×1790mm；
实训台架的材料：双层亚光密纹结构；
电源：
1）电源输入：三相AC 380V ±10% 50HZ 三相五线；
2）电源输出： 0~250/2A交流可调电源1路，380/2A三相交流电源2路、220V/2A单相电源2路、0~30V/2A直流可调电源1路
实验管理器：具有时钟、定时提醒、定时上电、定时切断电源功能。
仪表/表头：
内部测量显示：指针式交流电压表1只，数字式直流电压表3只、数字式直流电流表3只、数字式交流电压表1只、数字式交流电流表1只，实时监控所测电压/电流变化；
保护：短路保护、过载保护、欠压保护、漏电保护，漏电保护动作电流≤30mA。
