VS-360型系列可编程控制器实训装置

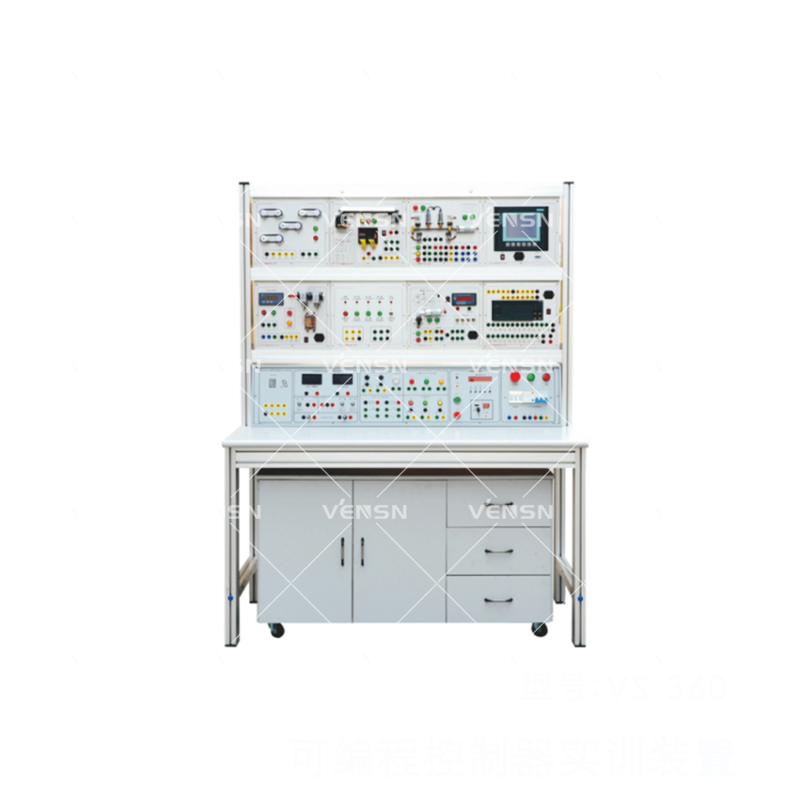

一、设备外观图

二、设备概述

该装置采用铝木结构实训台，实训台架由实训屏（含电源控制屏）、实训桌、实训储物柜三大部分组成。实训屏包括电源指示和控制单元、时间管理器（含电源保护）单元、指示灯和按钮单元、选择开关和蜂鸣器及继电器单元、仪表单元、直流电源单元，电源控制屏的左右两侧分别装有一个两插插座，将外部电源进线端装在电源控制屏的左侧（采用航空插连接结构）；实训屏上部采用三根不锈钢型材组成通用实训模块固定结构，一次可摆放8个实训模块，模块采用标准化结构、互换性强，根据实训内容的需要调换实训模块；存储柜用于存放工具材料及模块。

三、技术参数

1.交流电源：三相五线 AC 380 V±10% 50Hz；

2.温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3.外形尺寸：长×宽×高=1300mm×750mm×1700mm；

4.整机功耗：≤1.0 kVA；

5.安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
