一、概述

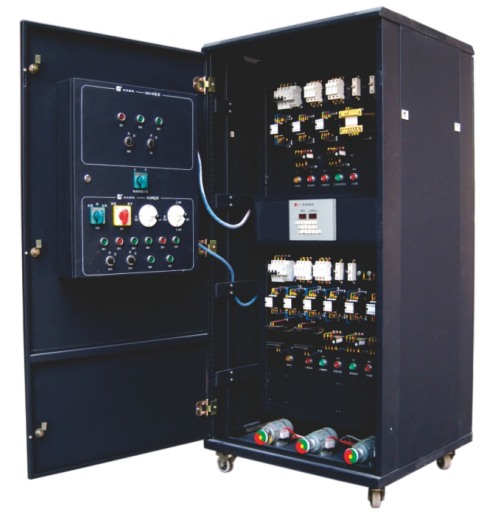

VS－115A型四合一机床电气培训考核装置，可广泛用于开设电力拖动课程及进行电工技能等级考核的学校或单位。电控柜的主体分为铣床电气线路、车床电气线路、钻床电气线路、磨床电气线路四个部分。本设备能完成铣床、车床、钻床和磨床的工作原理及动作，可以独立进行操作，学生也可以在机床电气电路中进行电气故障的排除训练，以达到熟悉各种故障现象、提高学生排除各种故障的动手能力。

二、功能和实训内容举例

VS-115A型四合一机床电气培训考核装置可以完成的实训内容：

1.了解车床、铣床、钻床及磨床电气电路的工作原理。

2.训练学生对机床电气路故障分析和故障维修能力。

3.CA6140车床的16个故障点考核。

1)全部电机均缺一相，所有控制回路失效。

2)主轴电机缺相。

3)冷却泵电机缺相。

4)M2、M3电机缺一相，控制回路失效。

5)除照明灯外，其它控制均失效。

6)展闭合电源后，照明灯就亮。

7)闭合SA后，照明灯不亮。

8)通电指示灯不亮。

9)指示灯亮，其它控制均失效。

10)主轴电机不能自锁，只是按钮SB2点动有效。

11)接通QS1主轴电机即启动，无需按SB2。

12)主轴电机不起动。

13)刀架快移及冷却泵操作失效。

14)接通QS1刀架即快移，无需按SB3。

15)刀架快移电机不启动，刀加快移失效。

16)主轴电机不启动，冷却泵控制失效，QS2不起作用。

4.X62W铣床的16个故障点考核

1)主轴电机正、反转均缺一相，进给电机、冷却泵缺一相，控制变压器及照明变压器均没电。

2)快速进给电磁铁不能动作。

3)主轴电机无论正反转均缺一相。

4)照明及控制变压器没电，照明灯不亮，控制回路失效。

5)控制变压器没电，控制回路失效。

6)照明灯不亮。

7)控制回路失效。

8)冷却泵失效。

9)主轴制动失效。

10)一处主轴启动失效，另一处好。

11)主轴不能启动。

12)主轴点轴只有点动，不能自锁。

13)工作台的进给控制及快速进给全失效。

14)工作台向下、向右、向前移动没有。

15)进给控制的向后、向上、向左失效。

16)工作台向上向后失效。

5.M1720平面磨床电路故障现象

1)液压泵电动机缺一相。

2)砂轮电动机、冷却泵电动机均缺一相（同一相）。

3)砂轮电动机缺一相。

4)砂轮下降电动机缺一相。

5)控制变压器缺一相，控制回路失效。

6)控制回路失效。

7)液压泵电机不启动。

8)KA继电器不动作，液压泵、砂轮冷却、砂轮升降、电磁吸盘均不能启动。

9)砂轮上升失效。

10)电磁吸盘充磁和去磁失效。

11)电磁吸盘不能充磁。

12)电磁吸盘不能去磁。

13)整流电路中无直流电，KA继电器不动作。

14)照明灯不亮。

15)电磁吸盘充磁失效。

16)电磁吸盘不能去磁。

6.Z3040钻床电路故障现象

1)全部电机缺一相。

2)冷却泵电机缺一相。

3)主轴电机缺一相。

4)摇臂电机下降时缺一相。

5)液压电机缺一相，控制变压器缺相控制电路失效。

6)变压器缺一相，控制回路失效。

7)控制回路失效。

8)主轴启动失效。

9)主轴能启动外，其它控制均失效。

10)摇臂升降控制失效。

11)摇臂上升控制失效。

12)摇臂下降控制失效。

13)摇臂、主轴箱、立柱松紧控制失效。

14)摇臂、主轴箱、立柱松开控制失效。

15)摇臂、主轴箱、立柱夹紧控制失效。

16)摇臂自动夹紧控制失效

三、技术参数

1.外形尺寸：850×800×1700mm

2.电源电压：AC 380V±10%（三相五线），50Hz。

3.整机消耗视在功率：≤ 1 KVA；

4.环境温度：环境温度：－5℃～+40℃

5.相对湿度：≤ 90%
