一、设备基本参数

1、防爆柜

尺寸：1500×600×300mm（长×宽×深）

工作电压：三相AC380V±10% 50Hz；输出：单向AC220/三相AC24V

箱体材质：外壳采用钢板焊接而成，40×12外法兰

进出线方向：下进下出

防爆等级：ExdeIIBT6 Gb

防护等级;IP65（室内安装）

安装方式：落地安装

2、防爆箱

尺寸：365×230×130mm（高×宽×深）

工作电压：三相AC380V±10% 50Hz；输出：单向AC220

箱体材质：铝合金 总开关 32A2p,16A2P

防爆等级 EXdeIIBT4

防护等级 IP54

防腐等级:WF2

3、防静电操作台

尺寸：1500×750×1800mm（高×宽×深），3台

材质：防静电复合台面；冷轧钢板；方孔挂孔；四周使用高强度塑胶包边

工艺：酸洗磷化静电喷塑

4、考核终端一体机

尺寸：≥850mm×420mm×1755mm

系统配置：处理器I5，运行内存8G，固态硬盘120G，显示屏分辨率：1920×1080

考核终端机采用立式结构设计，全金属烤漆外壳。结构上分为32寸电容防爆触摸屏和机柜组合安装，考核终端机显示屏尺寸≥32寸，使用电容防爆触摸屏，10点触控，高精准度、抗干扰定位技术、疾速响应，防爆电气柜含防爆指示灯、防爆按钮。

二、使用环境

⑴工作温度：-20～50℃

⑵相对湿度：28%

⑶单位面积承重：≥100Kg/㎡

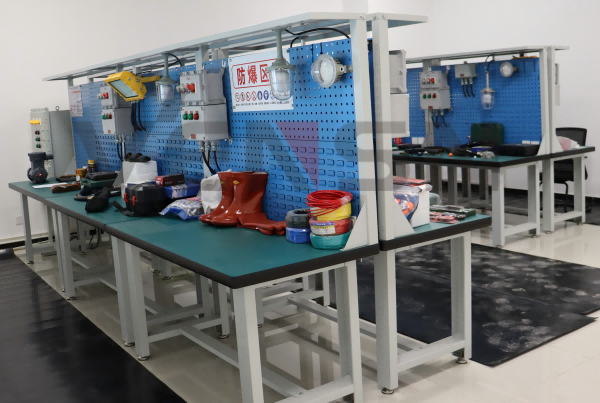

三、基本配置及功能

室内具备接地保护系统。设备是由防爆柜、防静电操作台、防爆箱、防爆电阻箱、隔爆型防爆灯、增安型防爆灯、本安型防爆灯、防爆接线盒、防爆电动机、接地桶、密封圈、防火泥、防爆挠性管、封堵件、防爆电阻箱被测电流回路（防爆白炽灯，用硬导线连接）、防爆仪表（万用表/防爆型、万用表/普通型指针式、兆欧表500V/防爆型、兆欧表1000V/防爆型、兆欧表500V/普通型、兆欧表1000V/普通型、钳形电表/防爆型、钳形电表/普通型数字式、接地电阻测试仪/防爆型、接地电阻测试仪/普通型数字式）、防毒面具、防护眼镜、安全带、绝缘鞋、安全帽、携带式接地线、低压验电笔等组件构成。

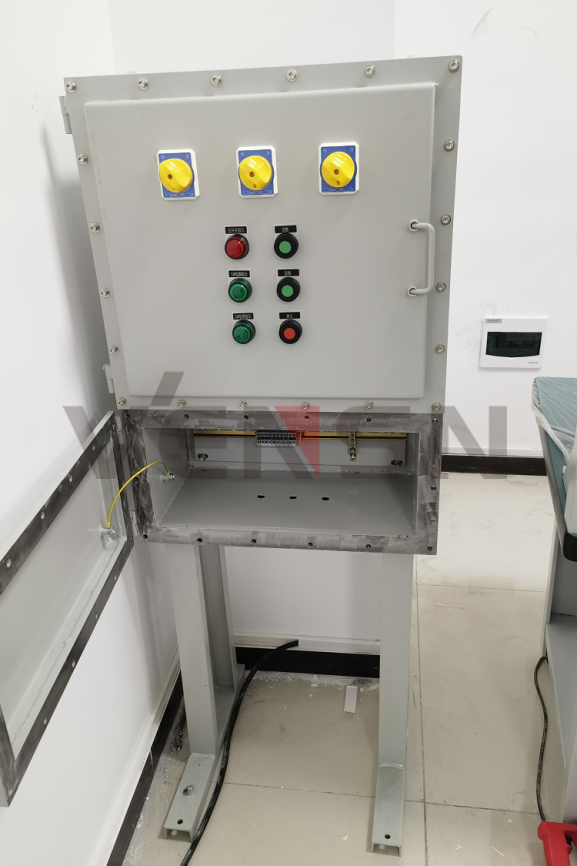

1、隔爆型控制柜

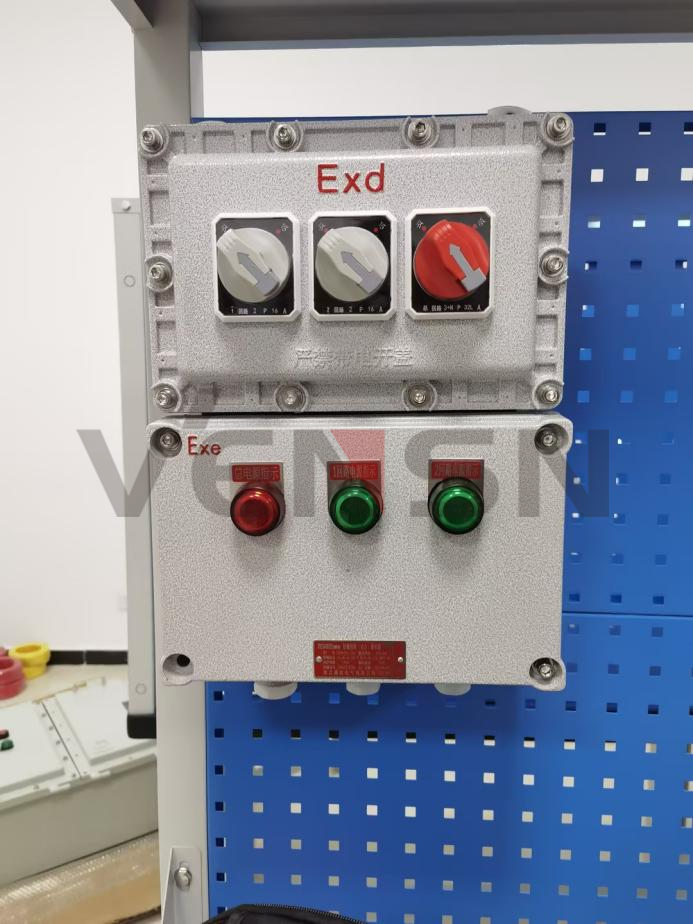

2、隔爆型防爆箱

四、考核项目

1.常用电工仪表的使用

2.防爆电气作业个人防护用品的使用

3.常用安全标示的辨识

4.防爆电气设备选型与辨识

5.防爆电气设备保护接地和防雷接地

6.防爆电气电缆引入装置安装

7.隔爆结合面的安装
