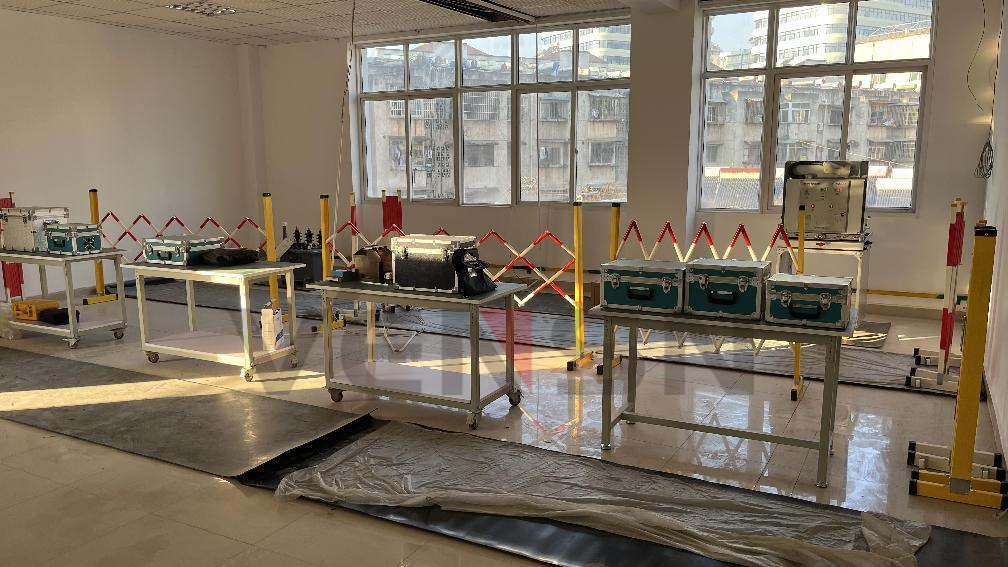

一、设备配置

1、电气试验作业真实实物操作涉及到以下试验设备

⑴油浸式电力变压器×2台

⑵氧化锌避雷器×1

⑶电流互感器×1台

⑷真空断路器×1台

⑸转运小车×1台

2、电气试验作业真实实物操作需要以下的测试仪器

⑴变压器变压比测试仪

⑵直流高压发生器

⑶伏安特性测试仪

⑷变压器介质损测试仪

⑸真空断路器动作时间测试仪

⑹断路器回路电阻测试仪

⑺绝缘电阻测试仪器

⑻变压器直流电阻测试仪

3、其他设备

⑴考核终端一体机：≥850mm×420mm×1755mm

⑵防静电桌，5张，尺寸≥1200mm×600mm×750mm

二、设备及仪器的技术参数

1、油浸式变压器

⑴产品型号：S11-M-10/10

⑵额定容量：10KVA

⑶额定电压：10000±5%/400V

⑷额定频率50Hz 3相

⑸联结组标号 Yyn0

⑹冷却方式：ONAN

⑺短路阻抗：3.65%

⑻器身重量85Kg，油重50kg，总重200kg

2、变压器变比测试仪

该变比测试仪配合油浸式变压器，可满足电气试验作业安全技术实际操作考试“变压器变压比试验操作（K21）”项目的培训和考试需求。

3、直流高压发生器

该直流高压发生器配合氧化锌避雷器，可满足电气试验作业安全技术实际操作考试“氧化锌避雷器直流试验操作（K22）”项目的培训和考试需求。

4、电流互感器

设备参数：

⑴型号：LZZBJ9-10

⑵电流比：300/5

⑶准确等级:0.5/10P10

⑷额定电压：12kV

⑸额定频率：50Hz

⑹额定电流：10/15VA

5、电流互感器伏安特性测试仪

该电流互感器伏安特性测试仪配合电流互感器，可满足电气试验作业安全技术实际操作考试“电流互感器励磁特性试验操作（K23）”项目的培训和考试需求。

6、变压器介质损测试仪

该介质损测试仪配合油浸式变压器，可满足电气试验作业安全技术实际操作考试“变压器绕组的介质损测量操作（K24）”项目的培训和考试需求。

7、真空断路器

⑴型号：ZN63（VS1）-12/630-25

⑵触头开距11±1 mm

⑶触头接触行程3.5±0.5 mm

⑷触头合闸弹跳时间≤2ms

⑸各相导电回路电阻≤65uΩ

⑹合闸时间≤100ms

⑺分闸时间≤50ms

⑻合闸不同期≤2ms

⑼分闸不同期≤2ms

⑽分闸平均速度0.9-1.3m/s

合闸平均速度0.5-0.8m/s

8、断路器动作时间特性测试仪

该真空断路器动作时间特性测试仪配合真空断路器，可满足电气试验作业安全技术实际操作考试“断路器动作时间特性测量操作（K25）”项目的培训和考试需求。

1）产品特点：

⑴汉字显示测试数据以及测试过程中各种故障。

⑵中英文切换功能，可以在英文界面下进行所有测试操作，操作结果英文显示。

⑶可通过面板操作预置开关的分合状态（按键“分／合”），但不测试数据。

⑷能自动判别操作类型（合闸或分闸操作）。

⑸开关只需动作一次（合闸一次或分闸一次）就可获得相应操作的所有测量数据。

⑹在测试前人工手动设置开距。

⑺开关的动作控制分内部控制（本机发分合闸命令），外部控制（外部控制对线圈通电）和手动合分，因为手动合分时无线圈带电信号因此测试结果中没有分、合闸时间，相应的显示为触头运动时间。

⑻在各个阶段明确地指示开关各触点，包括分闸位置触点的分合情况。

⑼本仪器所有测试项目，严格按GB3309-89中的定义进行测试和处理。

9、变压器直流电阻测试仪

该测试仪配合油浸式变压器，可满足电气试验作业安全技术实际操作考试“变压器绕组和引线连接故障排查（K32）”项目的培训和考试需求。

10、断路器回路电阻测试仪

该测试仪配合真空断路器，可满足电气试验作业安全技术实际操作考试“断路器触头接触故障排查（K33）”项目的培训和考试需求。

11、绝缘电阻测试仪

该测试仪配合电流互感器，可满足电气试验作业安全技术实际操作考试“互感器绝缘劣化隐患排查（K31）”项目的培训和考试需求。
