一、设备基本参数

1、工作电源：单相三线 AC220V±10%  50Hz，整机功耗：≤150W

2、外形尺寸（长×宽×高）：

（1）电力电缆测量操作台：≥1200mm×600mm×750mm

（2）电力电缆绳扣打结操作台：≥1200mm×600mm×1650mm

（3）电力电缆截面识别操作台：≥1200mm×600mm×750mm

（4）电力电缆终端头制作实操台：≥1200mm×600mm×750mm

（5）10KV线路挂设接地线实操装置：≥3400mm×1200mm×2500mm

（6）考核终端一体机：≥850mm×420mm×1755mm

二、使用环境

1、环境温度：－10℃~40℃

2、相对湿度：≤85﹪（25℃）

三、基本配置及功能

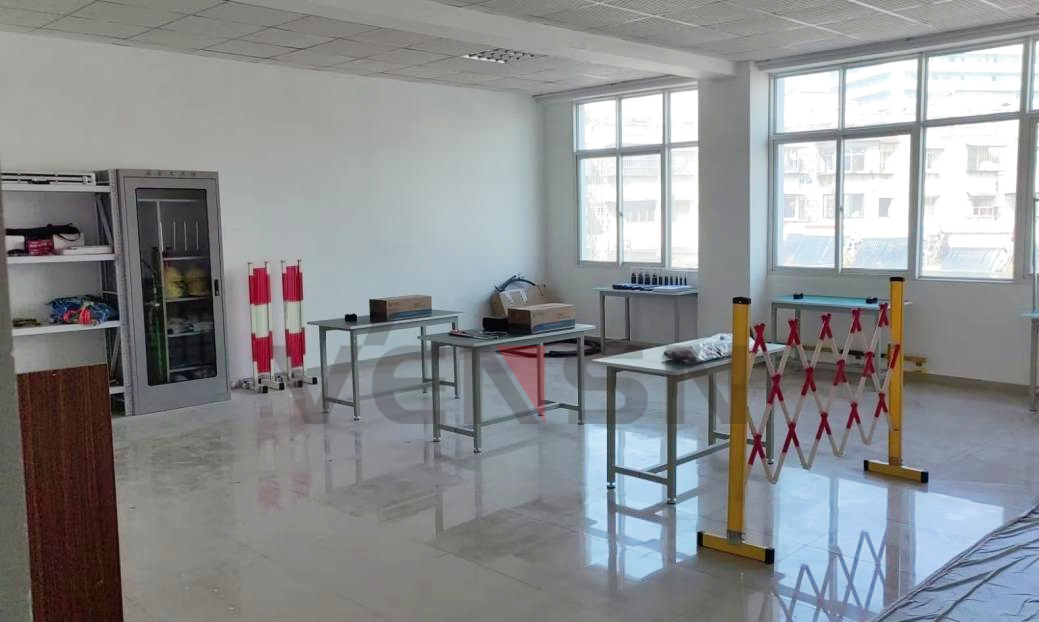

1、系统由电力电力电缆测量操作台、电力电缆绳扣打结操作台、电力电缆截面识别操作台、电力电缆终端头制作实操台、10kV线路挂设接地线实操装置、考核终端一体机组成。

2、电力电缆测量操作台由防静电桌、10kV三芯铠装电力电缆（带终端头）、兆欧表、高压放电棒、高压发生器、万用表、高压发生器等组成。电力电缆一端终端头标记红绿黄三色标识，另一端不标识。可以根据考核要求实现电力电缆绝缘摇测、线路核相操作。

3、电力电缆绳扣打结操作台由防静电桌、喷塑挂绳支架、纱绳、麻绳、棕绳及尼龙绳等组成，可根据指定正确地进行结扣操作。

4、电力电缆截面识别操作台由10段不同规格型号的电力电缆，可根据指定的5段电力电缆，判定其规格型号、电压等级并正确地进行电力电缆型号截面识别。

5、电力电缆终端头制作实操台由工作台、10kV铠装电力电缆、钳子、钢锯、电工刀、手动液压钳、10KV电缆终端头热缩附件、10KV电缆终端头冷缩附件、喷灯、安全用具等组成。可按照作业任务要求正确选择安全用具，做好个人防护工作，遵循安全操作规程，按照规定步骤正确操作；操作结束后，对操作质量进行检查。

6、10KV线路挂设接地线实操装置外观上与实物接近，立柱与地面固定，该装置含架空线缆、接地环、隔离开关、模拟接地箱（接地箱设计接地针插入地面深度考点）。

四、考核项目

1、10kV三芯铠装电力电缆绝缘摇测（K11）

2、10kV验电器检查、使用与保管（K12）

3、电力电缆线路核相操作（0.4kV系统）（K21）

4、电力电缆安全施工中各种绳扣的打结操作（K22）

5、电力电缆型号截面识别（K23）

6、电缆终端头的制作安装（K24）

7、10kV电力电缆户内热缩终端头制作（K25）

8、10kV电力电缆户内冷缩终端头安全操作（K26）

9、10kV线路挂设保护接地线（K27）
