序号

设备名称

规格型号及技术参数

单位

数量

备注

1

设备主体

套

1

（1）

框架

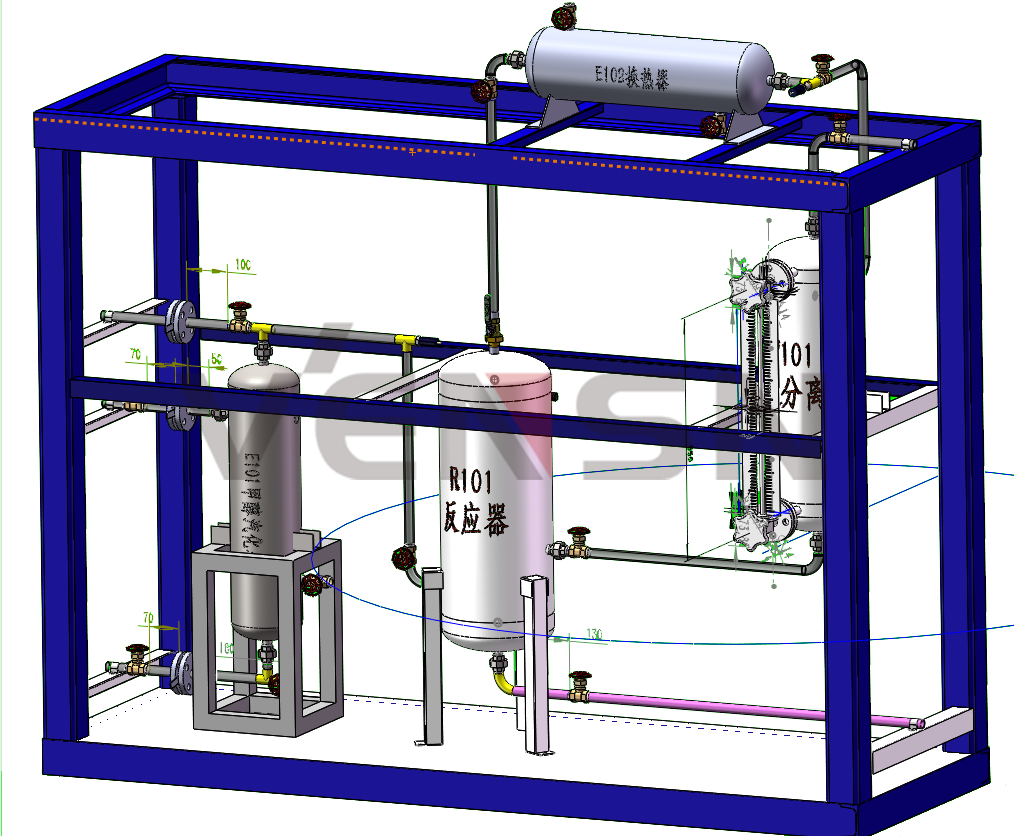

对象部分长×宽×高=2000*685*1500mm，整机采用钢质安装框架，一层平面方便操作、检修、出入，平台采用10#国标槽钢焊接完成，平台板采用3mm扁豆花纹板，表面喷塑防腐处理，罐体采用镜面板制造，管道采用卫生级不锈钢内外镜面管制造，罐体和管道焊缝处理工艺采用机械加油蜡镜面抛光，达到无焊缝镜面效果；

套

1

（2）

E101-甲醇汽化器

304不锈钢，列管换热器,φ159*500，内置φ19不锈钢管束；

台

1

（3）

E102-冷凝器

304不锈钢列管换热器，φ159*500mm，内置φ19不锈钢管束；

台

1

（4）

V101-气液分离器

304不锈钢，φ219*500mm；

台

1

（5）

R101-氯化反应器

304不锈钢反应器，φ250*500mm；

台

1

2

仪表与执行器

（1）

温度检测

仿真仪表显示。

台

3

（2）

压力检测

现场或远传仪表显示。

台

1

（3）

流量检测

仿真流量计，仪表显示

台

3

（4）

液位检测

仿真液位计，DN15

台

1

（5）

甲醇进料流量调节阀

不锈钢，DN15,带信号反馈

台

1

（6）

氯化氢气体进料调节阀

不锈钢，DN15,带信号反馈

台

1

（7）

反应器压力控制阀

不锈钢，DN15,带信号反馈

台

1

（8）

反应器温度控制阀

不锈钢，DN15,带信号反馈

台

1

（9）

反应器气体出口温度控制阀

不锈钢，DN15,带信号反馈

台

1

3

智能仪表

（1）

温度检测显示仪表

CH04-485-AI，多路温度输入模块，标准Modbus RTU协议，RS485通讯接口内置1.5KV电磁隔离保护，防雷保护，模拟量输出与系统隔离、电源隔离。

套

1

（2）

流量检测显示仪表

CH03-485-AI，多路模拟量输入模块，标准Modbus RTU协议，RS485通讯接口内置1.5KV电磁隔离保护，防雷保护，模拟量输出与系统隔离、电源隔离。

套

1

（3）

智能控制器

CH01-485-DO多路光电隔离NPN信号输出模块，标准Modbus协议，RS485通讯接口，内置1.5KV电磁隔离保护，防雷保护，开关量输出与系统隔离、电源隔离，支持全端口过流、过压保护。

套

1

4

阀门与紧固件

（1）

球阀，截止阀，疏水阀等

与设备、工艺、管线配套。

批

1

（2）

紧固件

与法兰，阀门，框架、支架配合；法兰阀门安装螺丝用相应的碳钢螺丝（Q235，带平弹垫），框架，支架安装螺丝用相应的镀锌螺丝。

套

1

5

智能仪表电器控制台及计算机控制操作台

（1）

智能仪表电器控制柜

钢制喷塑内安装漏电保护空气开关、电流型漏电保护器，旋钮式强电开关控制，保证设备安全，操作控制便捷；装有开关电源，接触器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。单相三线制供电。

台

1

6

智能仪表上位监控软件

（1）

软件

设置DCS软件界面，具备自动评分系统

套

1
