VS-LDT03D 电梯限速器安全钳联动机构实训考核装置（电动式）

产品分类：电梯实训考核设备产品型号：VS-LDT03D 品牌：文圣VENSN 产地：上海价格：询价

产品简介：

VS-LDT03D型电梯限速器安全钳联动机构实训考核装置（电动式）采用真实的部件。特殊的设计能够使学生更直观地了解限速器与安全钳的结构，更有效地帮助学生掌握其工作原理。通过电动提升装置，可实现限速器安全钳联动。另外学生也可根据相关要求，借助模拟井道对限速器安全钳进行安装与保养。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

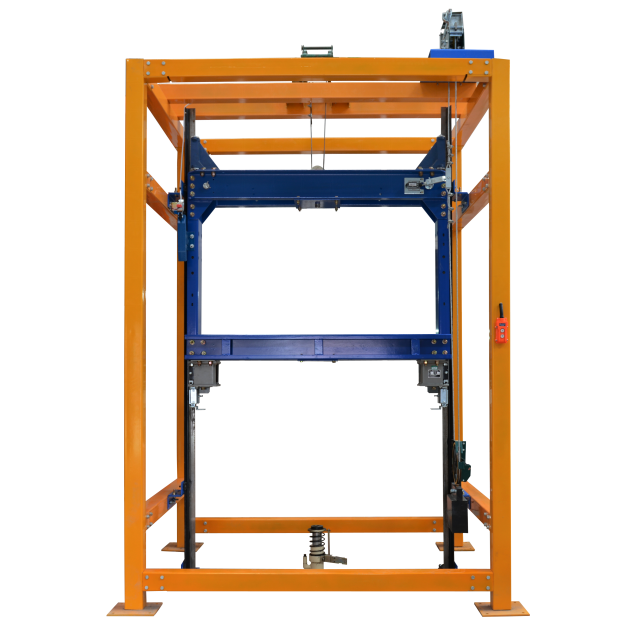

VS-LDT03D型电梯限速器安全钳联动机构实训考核装置(电动式)

一、设备概述
VS-LDT03D型 电梯限速器安全钳联动机构实训考核装置(电动式)是根据当前真实电梯限速器安全钳联动机构的安装和维保要求，而开发的一种模块式的实训平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。

采用真实的部件。特殊的设计能够使学生更直观地了解限速器与安全钳的结构，更有效地帮助学生掌握其工作原理。通过电动提升装置，可实现限速器安全钳联动。另外学生也可根据相关要求，借助模拟井道对限速器安全钳进行安装与保养。
二、产品特点
1. 采用真实机构器件，使学生学到的与实际应用的一致；
2. 设计，使其安装工艺与实际安装一致；
3. 特殊的设计，能更方便的进行其维保项目的操作；
4. 采用电动提升机进行上下升降，能方便的演示其联动过程。
三、技术参数
1. 电源输入：三相四线 AC220V 50Hz；
2. 工作环境：海拔＜1000m；温度-10℃～+40℃；湿度＜95%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3. 整机功耗：≤0.5KW；
4. *大起重量：≤600kg；
5. 限速器额定速度：≤1.0m/s；
6. 安全钳动作速度：≤1.0 m/s；
7. 整机重量：≤600kg；
8. 外形尺寸：2100mm×2000mm×3500mm（长×宽×高）。
四、配置清单

序号	名称	数量	单位	备注
1	井道框架	1	台	材料：Q235 / 表面喷塑处理
2	T型导轨	2	条	T75-3/B
3	导轨支架	4	对	材料：Q235 / 表面喷漆处理
4	压导板	8	个
5	轿厢龙门架	1	套	材料：Q235 / 表面喷漆处理
6	安全钳提拉连杆	1	套	材料：Q235 / 表面喷漆处理
7	限速器安装底板	1	块	材料：Q235 / 表面喷漆处理
8	限速器－涨紧装置	1	套	厂商：宁波/奥德普；型号：OX-240B(单向）；额定速度：≤1.0m/s
9	安全钳	2	只	厂商：宁波/奥德普；型号： OX-188（渐进式）；额定速度：≤1.0m/s
10	上导靴	2	只	滑动导靴（10mm)
11	下导靴	2	只	滑动弹性导靴（10mm)
12	液压缓冲器	1	台	厂商：宁波/奥德普；型号：OH-80；额定速度：≤1.0m/s；总质量：600kg～3000kg
13	电动提升机	1	台	2T
14	电气控制箱	1	个	材料：Q235 / 表面喷塑处理
15	按钮盒	1	个
16	限位开关	2	个	S3-1370B
17	限位开关支架	2	个	材料：Q235 / 表面喷漆处理
18	安全钳开关	1	个	UKS
19	安全钳开关底板	1	个	材料：Q235 / 表面喷漆处理
20	钢丝绳	7	米	公称直径：∅8mm；结构：8×19S+FC
21	钢丝绳夹	6	个	∅8
22	安装工具	1	套	详见配套工具清单
23	随机资料	1	份	实训指导书及相关说明书等资料

五、配套工具清单

序号	名称	型号	数量	单位	备注
1	铝合金人字梯	2.5米	1	张
2	开口扳手	24～27	1	把
3	梅花扳手	24～27	1	把
4	开口扳手	13～16	1	把
5	梅花扳手	13～16	1	把
6	开口扳手	18～21	1	把
7	梅花扳手	18～21	1	把
8	锤子	3P	1	把
9	卷尺3m	3m	1	把

六、实训项目
1. T型导轨（轿厢导轨）安装与调整；
2. 轿厢龙门架的安装；
3. 上导靴的安装；
4. 安全钳连杆的安装；
5. 限速器的安装；
6. 涨紧装置的安装与调整；
7. 下导靴的安装；
8. 安全钳与下导靴的调整；
9. 安全钳开关的安装与调整；
10. 限位装置的安装与调整；
11. T型导轨与导靴的保养；
12. 限速器－安全钳的保养；
13. 限速器安全联动功能试验。
