VS-MDT04 小型四层电梯教学实训模型

产品分类：电梯实训考核设备产品型号：VS-MDT04 品牌：文圣VENSN 产地：上海价格：询价

产品简介：

VS-MDT04型小型四层电梯教学实训模型是我公司可编程控制实训系列装置的配套设备，可以在该设备上设计各种电梯控制实训项目，设备采用安全连线的链接方式，便于安装与拆卸；该模型设计合理方便学生接线、布线。整个模块体积小、重量轻，方便扩展至其它实训台。该设备可完成电梯控制单元的实训项目：自动平层；自动开关门指示；手动提前开关门；顺向截梯，*远端反向截梯；上下限位；层门联锁保护等项目。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

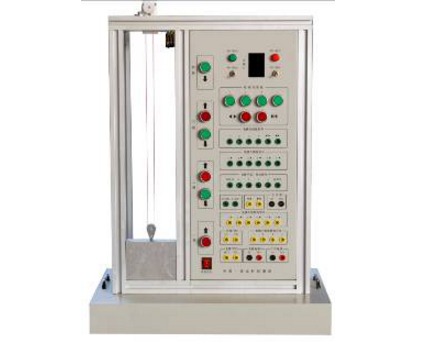

VS-MDT04型小型四层电梯教学实训模型

一、设备概述

VS-MDT04型小型四层电梯教学实训模型是我公司可编程控制实训系列装置的配套设备，可以在该设备上设计各种电梯控制实训项目，设备采用安全连线的链接方式，便于安装与拆卸；该模型设计合理方便学生接线、布线。整个模块体积小、重量轻，方便扩展至其它实训台。四层电梯教学实训模型可完成电梯控制单元的实训项目：自动平层；自动开关门指示；手动提前开关门；顺向截梯，*远端反向截梯；上下限位；层门联锁保护等项目。

二、技术参数
1、交流电源：单相AC 220 V±10% 50Hz；
2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；
3、外形尺寸：长×宽×高=600mm×400mm×800mm；
4、整机功耗：≤0.5 kVA；
5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
三、功能特点
1、上电后当电梯没处在一层时，按复位按钮复位。初始状态是关门指示灯亮，开关门门指示灯灭，按钮向上，开门按钮向下。
2、当有外呼梯信号到来时，轿厢响应该呼梯信号，到达该楼层时，轿厢停止运行，拨动关门按钮向下，开门指示灯灭，然后拨动开门按钮向上，开门指示灯亮延时5S后灭，再拨动关门按钮向上。
3、当有内呼梯信号到来时，轿厢响应该呼梯信号，到达该楼层时，轿厢停止运行，拨动关门按钮向下，开门指示灯灭，然后拨动开门按钮向上，开门指示灯亮延时5S后灭，再拨动关门按钮向上。
4、电梯未平层或运行时，开门按钮和关门按钮均不起作用。平层且电梯轿厢停止运行后，按开门按钮轿厢门打开，按关门按钮轿厢门关闭。
四、实训项目
1、可编程控制器高级指令编程实训；
2、传感器应用技术实训；
3、单电梯控制技术；
4、单项设备组应用技术；
5、线圈互锁保护；
6、上、下限位保护；
7、远程控制技术；
8、考核与实训选择；
9、可根据编写好的程序进行实际接线，具有很强的实操性；
10、四层电梯控制实训。
五、设备配置

序号	名称	主要技术指标	数量	单位	备注
1	直流减速电机	YGA37RG	1	台
2	四层电梯模型机械件		1	套
3	微动开关	HIGHLYss05	2	只
4	钮子开关	KN32B	2	只
5	船形开关	KCD4-201/N	1	只
6	指示灯	LA38-11D	5	只
7	指示灯	LA38-11D	5	只
8	光电传感器	PM-L24	4	只
9	开关电源	YL-025B	1	只
10	指示灯AD16	AD16-16C	1	只
11	指示灯AD16	AD16-16C	1	只
12	拉手	863	2	只
13	安全插座		42	只
