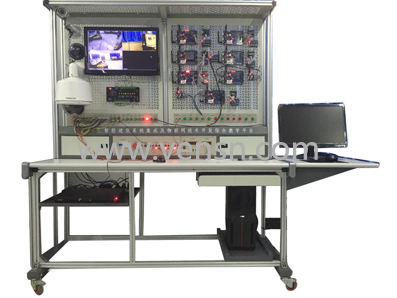

物联网智能家居系统 |
|
1 |
嵌入式主控板 |
主控制芯片采用ARM内核的STM32F103芯片，主板带有WiFi通信模块可与嵌入式智能家居总控器进行无线数据交换。RS232接口电路、CAN接口电路、以太网接口电路、LED灯显示电路、串行EEPROM电路、独立按键电路、485接口电路、高精度RTC芯片DS3231实时时钟电路、1个12864液晶显示屏接口，1个TFT彩色液晶显示触摸屏接口、1个功能模块扩展接口（分控器主板可与各个功能模块自由组合实现相对应的功能） |
|
2 |
JLINK仿真器 |
|
|
3 |
交流电、水阀及气阀功能模块 |
模块带有光耦隔离电路，LED灯显示电路，拨码开关电路，3路继电器用来控制交流电、水阀及气阀（交流电、水阀及气阀的动作用指示灯模拟） |
|
4 |
光照度传感器及电动窗帘功能模块 |
模块包含高精度数字式光照度传感器BH1750、数码管显示电路、光耦隔离电路、继电器电路、独立按键电路。（电动窗帘的动作用指示灯模拟） |
|
5 |
PM2.5及空气质量传感器功能模块 |
模块包含TGS2600空气质量传感器、数码管显示电路、拨码开关电路、有源蜂鸣器电路。外接PM2.5检测模拟器 |
|
6 |
空气、土壤温湿度传感器及植物浇灌功能模块 |
模块包含高精度SHT10土壤温湿度传感器、DHT11空气温湿度传感器、数码管显示电路、光耦隔离电路、继电器电路、独立按键电路（植物浇灌功能用指示灯模拟） |
|
7 |
人体热释电传感器功能模块 |
模块包含人体红外热释电传感器、LED灯显示电路、有源蜂鸣器电路 |
|
8 |
宠物喂食及称重功能模块 |
模块包含光耦隔离电路、继电器电路、LED灯显示电路、有源蜂鸣器电路。外接压力传感器模拟器。（宠物喂食动作用指示灯模拟） |
|
9 |
火焰及烟雾传感器功能模块 |
模块包含火焰传感器、烟雾传感器、灵敏度调节电位器、LED灯显示电路、有源蜂鸣器电路。 |
|
10 |
安防及门禁功能模块 |
模块包含光耦隔离电路、继电器电路、LED灯显示电路、有源蜂鸣器电路、独立按键电路。功能模块采集被动幕帘传感器和主动外射传感器状态，控制电磁锁的开关。（被动幕帘传感器和主动外射传感器用带灯自锁按钮模拟，电磁锁用指示灯模拟） |
|
11 |
PM2.5检测模拟器 |
通过电位器调节模拟的PM2.5的值，模拟器与功能模块采用RS232通讯协议来获取模拟器的模拟值 |
|
12 |
压力传感器模拟器 |
通过电位器调节模拟的压力传感器的值，模拟器与功能模块采用RS232通讯协议来获取模拟器的模拟值 |
|
13 |
家用电器模拟器 |
模拟需要使用使用红外遥控器控制的家电：如电视机、空调等。 |
|
14 |
Wi-Fi全方位红外控制器 |
采用WIFI无线控制，红外全向发射可学习市面上的电视、空调等家用电器的红外遥控器，适应性强。 |
|
15 |
GSM模块 |
采用工业级GSM模块，可发送相应指令到系统中查询传感器读数，控制系统中的模块；当系统发生警报情况时，系统将自动发送报警信息到已设置好的手机号码中 |
|
16 |
智能无线终端 |
使用10寸电容式触摸屏平板电脑。采用WIFI通信。可在平板电脑上控制和采集各个功能模块的对象和传感器。 |
|
17 |
无线路由器 |
华为 |
|
18 |
ARM编程开发软件包 |
Keil-MDK |
|
SAS、BAS及IOT集成系统软件 |
|
1 |
视频接口服务器软件 |
VNS Server |
|
2 |
DDE接口服务器软件 |
LS DDE Server 2.1 |
|
3 |
组态软件 |
|
