VS-ZNJD01A 智能家居实训开发平台

产品分类：家居物联网实训设备产品型号：VS-ZNJD01A 品牌：文圣VENSN 产地：上海价格：询价

产品简介：

智能家居开发平台由基础控制区，集成了多种传感器和输出控制设备，学生利用ZigBee协调器、路由器、传感控制节点板，采用多种无线技术完成环境数据采集和控制实验，组网实验，同时也可以进行组合创新实验。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

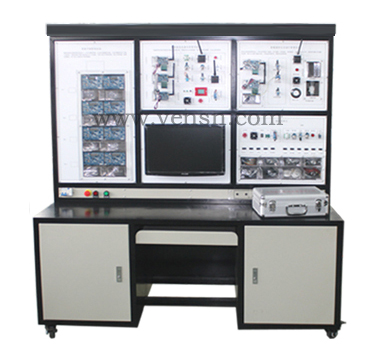

VS-ZNJD01A型智能家居实训开发平台

一、系统概述
智能家居是通信技术、信息采集和计算机软件技术结合的网络应用，为了响应国家产业结构调整和产业发展对新型智能家居应用技术人才的需求。“智能家居开发平台”实用于无线通讯技术专业和网络技术专业的学生。

二、系统的组成
智能家居开发平台由基础控制区，集成了多种传感器和输出控制设备，学生利用ZigBee协调器、路由器、传感控制节点板，采用多种无线技术完成环境数据采集和控制实验，组网实验，同时也可以进行组合创新实验。基础控制区功能
1、规格尺寸 1600 mm×750 mm×1800 mm
2、基础控制区用于基本的传感数据采集与输出控制实验
3、智能家居电器安防管理系统模拟智能家居应用
4、智能家居生态园艺管理系统模拟家居园艺应用
5、智能书架管理系统利用RFID技术，通过软件对产品模块进行管理
6、电源及配件提供5V、12V等电源接口，以及电源适配线缆。
7、串口及配件通用串行接口扩展到桌面，以方便模块与PC通信，提供串口线缆
三、产品组件参数
1、温湿度传感器主要参数
产品尺寸 35X35X25mm
输入电压 DC 5V
测量范围温度　-40℃～120℃
湿度　0～100%RH
测量精度温度　±0.5℃
湿度　±4.5%RH
2、光敏传感器主要参数
产品尺寸 35X35X13mm
输入电压 DC 5V
测量范围 0～200000LUX
测量精度 ±20LUX
3、烟雾传感器主要参数
产品尺寸 35X35X30mm
输入电压 DC 5V
测量范围 0～2000PPM
测量精度 ±50PPM
4、可燃气体传感器主要参数
产品尺寸 35X35X25mm
输入电压 DC 5V
测量范围 0～2000PPM
测量精度 ±50PPM
5、红外人体传感器主要参数
产品尺寸 45X45X18mm
输入电压 DC 5V
工作波长 6～14μm
灵敏度 3300W/V
输出信号 >2.2V
6、摄像头主要参数
产品尺寸 40X40X25mm
接口类型 USB 2.0
分辨率 800X600
*大帧频 30FPS
对焦范围 >6mm
视场 >50mm
曝光控制自动（在范围22000:1内）
无线、网络、WIFI
系统支持 Windows 7，Windows Vista，Windows XP
7、直流电机主要参数
产品尺寸 42X42X10mm
输入电压 DC 5V
额定转速 7000 rpm
预计寿命 25 °C时预计寿命40000小时
*大风量 9.0 m³/h
噪音指标 <31.0 dbA
工作温度 -10℃～60℃
8、步进电机主要参数
产品尺寸 28X32X30mm
输入电压 DC 5V
步进角度 5.625 x 1/64
减速比 1/64
噪音指标 <35.0 dbA
牵入转矩 300gfcm
摩擦转矩 600～1200gfcm
9、数码管主要参数
产品尺寸 45X45X30mm
输入电压 DC 5V
数码管显示位数 2位
显示数值范围 0～99
10、LED主要参数
产品尺寸 45X45X30mm
输入电压 DC 5V
LED灯数量 4个红色LED
预计寿命 30000～50000小时
11、求助按键主要参数
产品尺寸 14X14X28mm
输入电压 DC 5V
预计寿命 100000次
反应时间 <100ms
工作温度 -30℃～70℃
12、继电器主要参数
产品尺寸 15X10X11mm
触点形式一开一闭
线圈电压 DC 5V
触电电压 DC 12V
线圈功率 0.36W
吸合电流 70mA
释放电流 0mA
触点电流 <10A
预计寿命 100000次
13、RFID货架读写设备主要参数
产品尺寸读写器180X140X38mm
天线多路器70X60X22mm
平板天线70X70X10mm）
输入电压 DC 12V
支持天线数标配12个，*大16个
天线切换时间 1S
支持标准 ISO14443A，ISO15693
读卡距离 0-7cm
读卡时间 1-2ms
工作频率 13.56MHz
支持接口 RJ45，RS232
工作温度 -20℃～60℃
2.1、基础控制区的功能。
温湿度传感器模块采集环境的温度与湿度
2、光敏传感器模块采集环境的光照强度
3、烟雾探测传感器模块模拟安防中的烟雾探测
4、人体感应传感器模拟安防中的入侵检测
5、紧急呼救按键模块紧急呼救求助按钮
6、数码管模块模块温度显示等
7、LED灯模块模拟室内照明
8、直流电机模拟空调风扇等家电设备
9、步进电机模块电动窗帘、洗衣机等设备
10、继电器输出（灯）模拟环境加温设备
2.2、智能家居电器安防管理系统
四、智能家居电器安防管理系统：
1.智能家居电器安防管理系统实现家居环境监测、智能家电自动控制、安防系统与报警、远程监控等功能
2.通过ZigBee协调器和传感控制节点组成无线网络，采集室内温度、湿度和光照度，实现燃气与烟雾探测、入侵探测、门窗防撬，紧急求助报警等功能，并将采集的数据传输到服务器，对模拟的家电设备进行控制功能
五、智能家居电器安防管理系统功能：
1.温湿度传感器模块采集环境的温度与湿度
2.光敏传感器模块采集环境的光线强度
3.烟雾探测传感器模块用于安防中的烟雾探测
4.燃气探测传感器模块用于安防中的燃气探测
5.人体感应传感器模块模拟安防中的入侵检测
6.干簧门磁模拟安防中的门窗防撬
7.紧急呼救按键模块紧急呼救求助按钮
8.数码管模块 2位数码管，模拟空调温度设定
9.LED灯模块一组四只LED灯，模拟室内照明
10.直流电机模拟空调风扇等家电设备
11.步进电机模块电动窗帘、洗衣机等设备
12.ZigBee传感控制节点利用ZigBee协调器，通过传感控制节点采集多种传感数据，并进行输出控制
13.网络摄像头采集捕捉视频图像，远程实时动态摄像监控
六、智能书架管理系统
物联网智能书架管理系统包含了一个RFID智能货架，它由RFID高频读写器、天线多路器和若干平板天线构成，书架内嵌的平板天线采用水平方式放置，平放于每层书架的底部，每层书架放置一组数码管输出，用于显示当前该层书架的数量。将基础实验中使用的每个设备当作书籍，在其底部贴上电子标签（写入货品信息），平放于书架的天线上，保证能够读取到货品信息。使用时要领用和归还。　　
七、智能家居生态园艺管理系统
1、采用无线传感网络技术，可定时采集空气温度、空气湿度、CO2浓度、光照强度，土壤温度和水分等，来获得作物生长的*佳条件，通过自动调节温室环境、实现温室集约化、网络化远程管理。
2、利用ZigBee协调器，通过传感控制节点将环境监测数据传输到服务器，并以图表方式显示给用户，当监测数据出现异常时，可利用软件网络实现对温室设备（温、光、气、水等）的自动控制，也可以通过Internet网络远程监测环境信息和设备运行状态等。
智能家居生态园艺管理系统功能
3、温湿度传感器模块采集温室环境的空气温度与湿度
4、光敏传感器模块采集温室环境的光照强度
5、CO2传感器模块监测温室环境空气中的CO2浓度
6、LED灯模块一组四只LED灯，模拟温室大棚内环境加温
7、直流电机模拟温室大棚内风机/换气设备
8、继电器输出（灯）模拟温室大棚内补光灯
9、电磁阀水阀模拟开闸放水，实现对土壤微喷灌溉
10、ZigBee协调器组建ZigBee无线网络，将传感控制节点采集的数据传输到服务器进行处理。
11、ZigBee传感控制节点利用ZigBee协调器，通过传感控制节点采集多种传感数据，并进行输出控制。
