VS-LGDY01型楼宇智能高低压供配电实训系统_楼宇供配电系统实训柜

VS-LGDY01型楼宇智能高低压供配电实训系统

产品分类：建筑电气实训考核设备产品型号：VS-LGDY01型品牌：文圣VENSN 产地：上海价格：询价

产品简介：

VS-LGDY01型楼宇智能高压及低压供配电实训系统由智能配电成套设备和计算机监控系统构成，智能配电成套设备包括进线柜、计量柜、电容补偿柜、出线柜及三相阻感性负载，成套设备全部采用主流品牌的智能万能式断路器、智能塑壳断路器、智能仪表，智能无功补偿控制器等供配电系统先进的智能配电设备，并与计算机监控系统构成供配电智能监控系统。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VS-LGDY01型楼宇智能高压及低压供配电实训系统

一、配置

序号	产品名称	型号	数量	备注

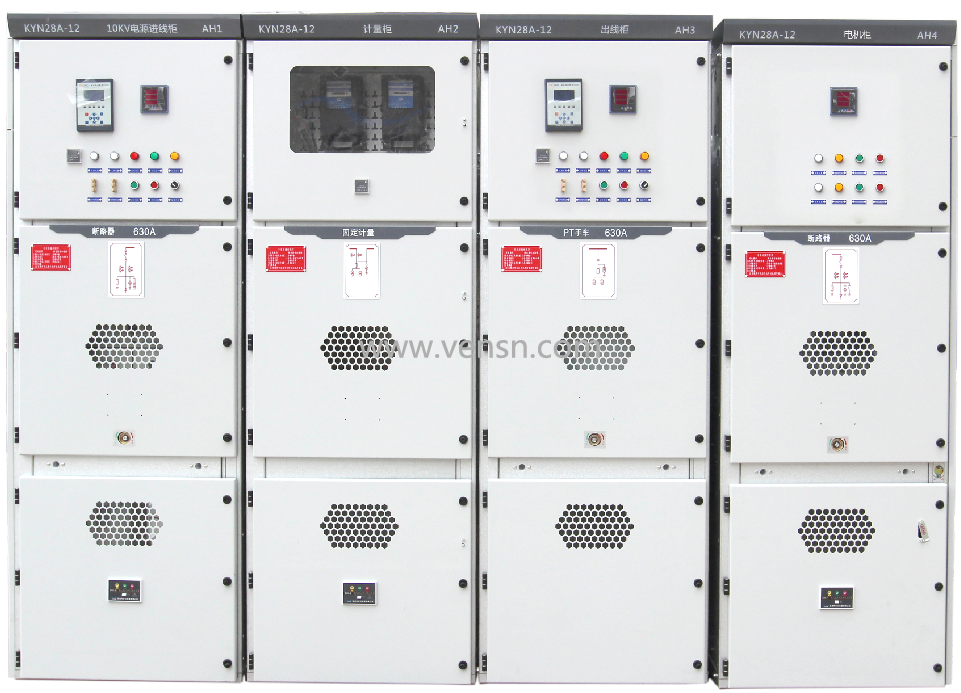

1	10kv高压配电开关柜计量柜	KYN28	1套
2	10kv高压配电开关柜进线柜	KYN28	1套
3	10kv高压配电开关柜出线柜	KYN28	1套
4	低压计量控制实训柜	GCK	1套
5	低压进线控制实训柜	GCK	1套
6	电容补偿实训柜	GCK	1套
7	出线控制实训柜	GCK	1套	低压负载
8	联络柜	LG-GLL	1套
9	EPS消防应急电源	LG-EPS	1套
11	工厂供配电自动化控制系统	LG-GPD	1套
12	实训故障PLC后台自主设定系统	LG-PLC	1套

二、高压配电实训部分
（一）主要技术参数要求
（1）额定绝缘电压：直流660V
（2) 额定工作电压：交流380V
（3）辅助电路额定工作电压：交流380V、220V
（4）母线额定电流：600A
（5）分支母线额定电流：60A；
（6）柜体尺寸：柜高：2300mm，柜宽：800mm，柜深：1510mm
（二）结构特征要求
（1) 柜体由薄钢板冲压成形，采用标准化设计，结构零-件通用性强，机械强度高。
（2）柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。
（3) 柜体结构零件的表面保护层烤漆色泽美观质量可靠。
（4)机械联锁：KYN28柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以保证安全。
（三）设备的功能特点和配置
本系统包含以下项目：
高压计量柜、高压进线柜、高压出线柜、高压电机柜安全防护材料与工具、安全标志
三、低压配电实训部分
（一）概述：
1、VS-LGDY01型楼宇智能高压及低压供配电实训系统由智能配电成套设备和计算机监控系统构成，智能配电成套设备包括进线柜、计量柜、电容补偿柜、出线柜及三相阻感性负载，成套设备全部采用主流品牌的智能万能式断路器、智能塑壳断路器、智能仪表，智能无功补偿控制器等供配电系统先进的智能配电设备，并与计算机监控系统构成供配电智能监控系统。
2、智能低压配电实验系统是根据《配电技术》、《继电保护技术》、《建筑供配电》等课程教学内容，结合实际配电系统而设计的实训教学设备，设备含多种GCK低压电气控制柜组成多种配电线路，0.4 KV电压等级的配电柜。改变了屏式演试模式，贴近工程现场。
3、智能低压配电实验系统（双回路供电）是由进线柜、计量柜、补偿柜、低压出线柜、联络柜（桥内接线方式）、负载柜组成。采用柜式供配电系统，可以使学生建立起良好的职业习惯，全面掌握安全操作要领。
4、适用于电力、电气、自动化、建筑电气、工民建等电专业及非电专实训教学。具有：
⑴全面性，能够使学生对供配电系统的一、二次系统有比较全面的了解，熟悉配电设备的供配电方式；
⑵系统性，真实反映供配电系统的结构；
⑶实操性，以较真实的工作现场，达到现场教学的目的，在提高学生动手能力的基础上，加深对理论知识的理解；
⑷安全性，在进线柜前段增加漏电断路器，成套设备具有短路、过载等保护方式。开门断电控制，为保证安全，除计量柜外，所有柜体配有开门断电的继电控制装置。
⑸示教性，配电成套装置柜体全部开有观察窗，使学生在保证安全的基础上观察到设备的元件、工作状态和大部分主接线。
（二）功能和实训项目
VS-LGDY01型楼宇智能高压及低压供配电实训系统包含不同的低压配电柜，覆盖了常见的低压供配电的配置。柜体安装方式为整体安装方式，进出线方式为上（下）进出线。低压柜采用分段式母线连接方式，与下引母线和引出排进行软连接，学生可以完成隔离开关、断路器、接触器、电流互感器、仪表、补偿电容、其他控制电器、母线的拆装与连接和操作。
部分实训项目：
1、配电系统运行方式实训
2、低压配电设备的倒合闸操作实训
3、双回路供电及联络柜操作实训
4、互感器实训
⑴ 电流互感器接线方式
⑵ 有功、无功电度表的接线实训
⑶ 多功能综合仪表接线实训
⑷ 抄表实训
4、开关电器实训
⑴低压框架断路器的原理与接线
⑵低压塑壳断路器的原理与接线
⑶隔离开关的原理与接线
5、手动功率因数补偿实训
6、自动功率因数补偿实训
7、低压配电线路分级保护实训
8、接地保护实训
9、0.4KV照明系统配电实训
10、0.4KV动力系统配电实训
11、母线联络柜倒闸实训
12、安全操作规程培训
13、供配电工、维修电工职业技能鉴定考核训练
（三）技术参数
1、使用环境条件
（1）周围空气温度不高于+40℃，不低于-5℃,在24小时内平均温度不高于+35℃。
（2）相对湿度在*高温度+40℃时不超过50%,在较低温度时允许有较高的相对湿度，如+20℃时为90%；
（3）空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃；
（4）无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度；
（5）海拔高度不超过2000米；
（6）成套设备适用于以下温度运输和储存；-25℃至+55℃。在短时间内（不超过24小时）不超过+70℃。
2、主要技术参数
（1）额定绝缘电压：直流660V
（2）额定工作电压：交流380V
（3）辅助电路额定工作电压：交流380V、220V
（4）母线额定电流：100A
（5）分支母线额定电流：10~16A；
（6）柜体尺寸：柜高：2000mm，柜宽：600mm（800 mm），柜深：800mm
3、结构特征
（1）柜体由薄钢板冲压成形，采用标准化设计，结构零-件通用性强，机械强度高。
（2）柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。
（3）柜体结构零件的表面保护层烤漆色泽美观质量可靠。
（4）机械联锁：GCK柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以保证安全。
（5）受电开关、联络开关（多回路供电时）及GCK柜的抽屉都具有两个位置：接通位置及断开位置。
★四、建筑电气控制技能实训仿真软件（为了避免知识产权纠纷投标现场需提供计算机软件著作权证书）
采用三维仿真技术的大型仿真实训软件。涵盖模拟电子技术、数字电子技术的主要实训项目。每个项目可根据需要设有实训目的、实训器件、实训电路、电路原理、通电测试、故障检测等多种训练任务。
具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身。适用范围电子技术仿真实验、应用电子技术仿真实验实训、维修电工仿真实训、电子技能仿真实训等。
（1）接线仿真
01具有过载保护的正转控制接线仿真、02双重互锁的正反转控制接线仿真、05接触器星形、三角形控制接线仿真、06时间继电器接线仿真、07三相电动机机械制动控制电路仿真
（2）电路仿真
01具有过载保护的正转控制仿真、02双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04自耦降压起动仿真、05接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真
（3）排故仿真
01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、12利用电流继电器控制绕线式异步电动机起动控制线路排故、13c620车床电气控制排故、两地控制连线等
（4）原理仿真
变压器工作原理、步进电动机工作原理、单向异步电动机工作原理、电度表工作原理、两地控制灯电路、钳型电流表原理、热继电器工作原理、伺服电动机工作原理、兆欧表工作原理、塑壳式断路器工作原理、交流接触器原理等
（5）电机拆装仿真，三相异步机拆分、单相异步机拆分等
（6）仪器仪表的使用仿真万用表、双踪示波器、信号发生器、频谱仪、钳形表等
★五、自动化创新应用云平台模块（投标现场演示）
本平台将物联网技术运用于电气自动化信息技术并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。
1）数据云系统上传2）手机app数据查询3）历史数据查询4）数据分析统计5）短信报警6）微信报警7）微信反向控制8）二次开发
（1）云平台包含：
1）数据显示显示输入电压监控，输出电压监控，输入开关监控，输出开关控制以及输入电压模拟量实时数据，可根据实际需求添加128路。
2）控制：控制启动停止开关的开和关，输出电压值的给定，可根据实际需求添加128路。
3）历史数据：显示输入输出电压值的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
4）设备报警：对设备急停按键做的模拟设备故障报警进行微信报警，同时可以实现短信及邮箱报警。报警范围包括模拟量，开关量的上下线、阀值等状态进行设置报警。
（2）终端包含：1）数据显示画面：画面显示输入电压数值，输出电压监控，开关状态输入，开关控制输出，以及云端连接二维码。2）联网设置界面：设置现场数据连接云平台后台数据库管理
