VS-LZM03 建筑电气技能实训考核通用平台（网孔板、双面四工位）

产品分类：建筑电气实训考核设备产品型号：VS-LZM03 品牌：文圣VENSN 产地：上海价格：询价

产品简介：

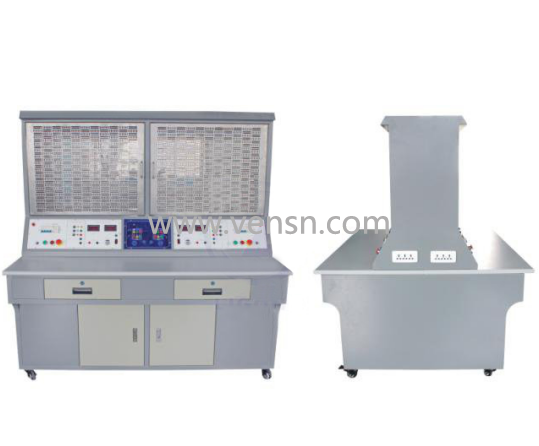

VS-LZM03型建筑电气技能实训考核通用平台（网孔板、双面四工位）主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VS-LZM03型建筑电气技能实训考核通用平台(网孔板、双面四工位)

一、概述：
VS-LZM03型 建筑电气技能实训考核通用平台（网孔板、双面四工位）主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。

二、特点：
1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。
3、设有电压型电流型漏电保护器，并有单片机自动全程监控实训装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。
4、实训台为四组型，每个工位配套独立电工仪表和电源，四个工位同时进行实训互不干扰。
三、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1500mm×1400mm×1700mm
四、实训台配备
1、每一面设有起动、停止、急停功能。由单片机全程监控实训台过载和短路功能，一有情况能自动切断工作电源，故障排除复位后方可重新启动电源，确保设备和操作者安全。
2、每工位设有一个总电源开关，具有漏电保护功能，当漏电流达30mA时，保护装置动作。
3、提供单相、三相插座每组各一只。
4、每工位一路直流稳压电源：电压0-30V，电流3A，内置式继电器自动换档，多圈电位器连续调节，使用方便，有数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5Mv。
5、每工位配置交流5A电流表3只，精度1.5级。
6、每工位配置智能型功率及功率因数表1只
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
7、实训桌：铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，并配有元器件储存柜及抽屉。
五、参考实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转按钮线路
19．双重联锁的三相异步电动机正反转按钮线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机能耗制动控制线路
六、单组器件配置清单（整套装置需配置四组元器件）

序号	名称	型号与规格	数量	备注
1	单相电度表	DD862a	1台
2	螺口灯座	3A/250V	2只
3	灯泡	220V/40W	2只
4	单联开关		1只
5	双控开关		1只
6	声（光）控延时开关		1只
7	开关盒	86×86×40	2只
8	日光灯管套件（镇流器）	10W	1套
9	电流互感器	LMK3(BH)-0.66 5/5A 5VA	1只
10	空气开关	DZ47-63LE4P5A	1只
11	保险丝座	RT18-32/3P	1只
12	直插式保险座	RT14-20	2只
13	熔断器	RT18-20/3A	3只
14	熔断器	RT14-20/2A	2只
15	交流接触器	LC1-D0610Q5N	3只
16	接触器辅助触头	LA1-DN11	3只
17	热继电器	JRS1D-25（0.63-1A）	1只
18	热继电器座	JRS1D-25/Z	1只
19	通电延时时间继电器	ST3PA-B/380V（0-10S）	1只
20	时间继电器座	PF-083A	1只
21	平动按钮	Φ22-LAY16-AG11	2只
22	平动按钮	Φ22-LAY16-AR11	2只
23	平动按钮	Φ22-LAY16-AB11	1只
24	按钮开关盒	3孔	2只
25	行程开关	LX19-222	2只
26	行程开关	LX19-001	2只
27	倒顺开关	KO3-15	1只
28	电阻	75Ω/75W	3只	WD18-3元器件箱
29	电阻	10Ω/25W	1只
30	二极管	1N5408	4只
31	塑料安装卡子		250只
32	自攻螺丝		120只
33	走线槽	2525	2米
34	接线端子排	JF5-2.5/5	5条
35	G形导轨	0.4米	1根
36	三相鼠笼式异步电动机	WDJ26，AC380V△	1台
