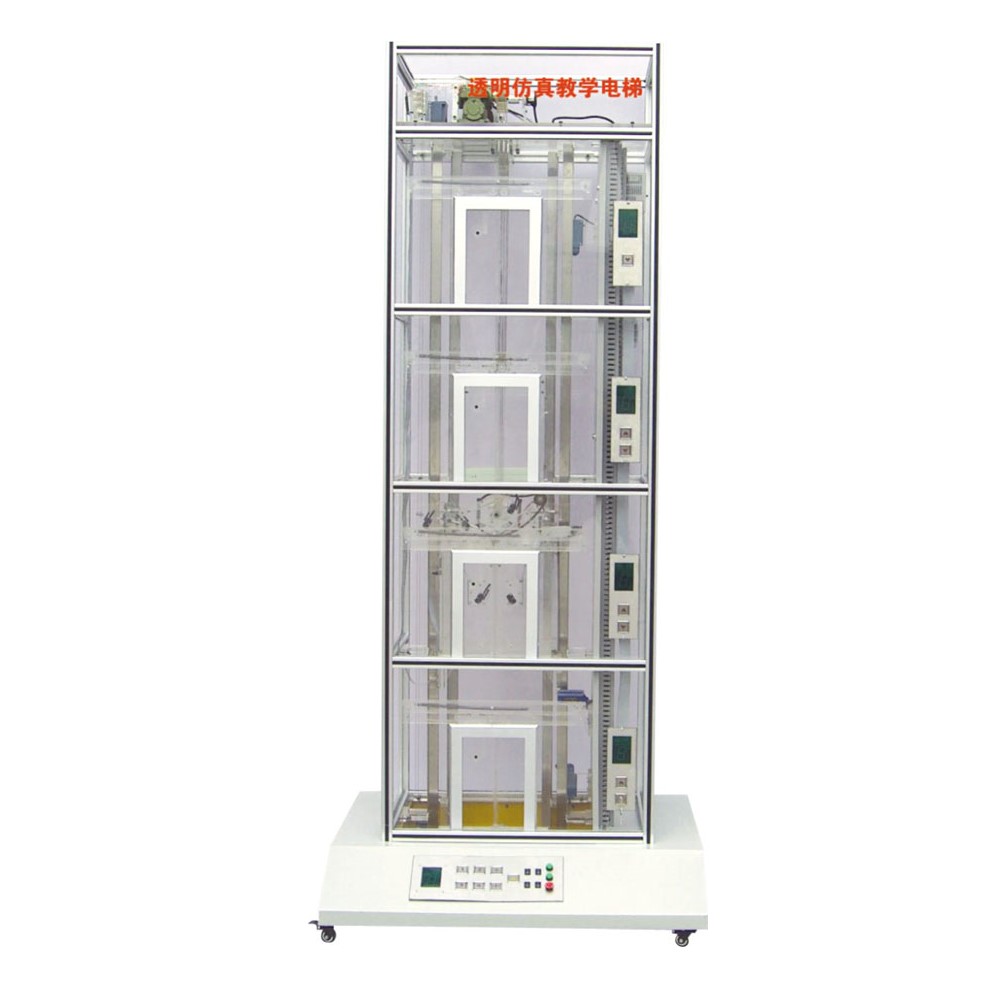

一、基本结构

　　1.机房部分：包括曳引机、限速器、电磁制动器;

　　2.控制柜部分：总电源、控制电源、PLC可编程控制器、变频器、 接线板等设备;

　　3.井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等;

　　4.厅门部分：包括厅门、召唤按钮厢、楼层显示装置等;

　　5.轿厢部分：包括轿厢、安全钳、导靴、自动开门机、平层装置、操纵厢、轿厢内指导灯、轿厢照明等。

　二、基本功能

　　1.超速安全保护系统

　　当电梯发生意外事故时，轿厢超速或高速下滑(如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因)。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。

　　2.轿厢、对重用弹簧缓冲装置

　　缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时(极限开关保护失效)，轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。

　　3.门安全触板保护装置

　　在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。

　　4.门机力矩安全保护装置

　　门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时，就增加了关门力矩，于是通过相连的行程开关使轿厢门和厅门自动重新打开，从而避免事故发生。

　　5.厅门自动闭合装置

　　电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。

　　6.终端极限开关安全保护系统

　　在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。

　三、可以完成的实训项目：

　　1.轿厢启动与停止、点动控制实训;

　　2.轿厢加速与减速的速度控制实训;

　　3.轿厢平层控制的实训;

　　4.轿厢厅门开、关控制实训;

　　5.楼层呼叫系统实训;

　　6.终端限位保护装置实训;

　　7.限速保护装置实实;

　　8.信号指示系统实训;

　　9.轿厢照明控制实训;

　　10.电梯控制系统实训;

　　11.电梯控制程序编写实训;

　　12.电梯程序运行与调式实训;

　四、主要技术参数

　　1.电 源： 220 额业电流：2A

　　2.整机容量：≤0.75kW

　　3.外形尺寸： 长×宽×高(mm) 1450×1160×2400

　　4.净 重 量： 160kg

　　5.载 重 量： 5kg

　　6.控制方式： PLC控制 (PLC要求：松下)

　　7.调速方式： 交流变频调速

　　8.结构形式： 四层站

　　9.曳 引 机： 速比 15:1模数 1.5 (蜗轮减速器)

　　10.拖动电机： 型号：JW524

　                           　电压：AC220V 50Hz

　                           　功率：0.18KW

　                           　转速：1400 rpm

　　11.安全保护措施：漏电保护功能、安全性符合相关的国标标准。
