一、组成

铝型材框架、消防水池、喷淋泵组（一主一备）、稳压设施、控制柜、湿式报警阀组、管路、阀门、末端试水装置、阀门组件等。实现消防供水设施及自动喷水灭火系统连锁起泵、联动起泵、启动反馈、联动中心远程启停等功能，立体化实操教学设备。配置万向轮、航空插头插座、工业插头插座等。设备采用快速组合安装。

二、基本配置及参数

（1）外形尺寸（长×宽×高）：约3000mm×1000mm×2000mm；根据教室现场安装组合。

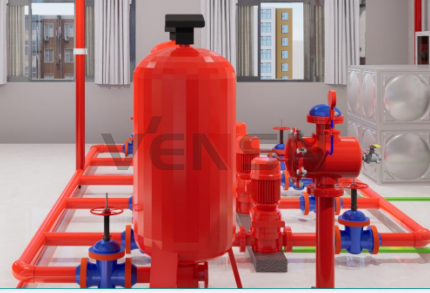

（2）系统框架使用铝型材及万向轮器件，不锈钢消防水池、高位消防水箱等主要部件全部使用不锈钢、镀锌钢管器件，保证不生锈、不易老化；该系统模拟大楼给水及湿式自动喷水灭火系统，消火栓系统、主要由消防水池、高位消防水箱、喷淋泵、消火栓泵、稳压罐、湿式报警阀、水力警铃、延时器、压力开关、低压压力开关、水流指示器、信号蝶阀、闭式喷头（直立、下垂、边墙）、末端试水装置、控制柜、明杆闸阀、暗杆闸阀、止回阀、过滤器、偏心异径管、同心异径管、软连接、真空压力表、压力表、电接点压力表、末端试水装置等典型喷水灭火设备构成，能生动模拟大楼内消防喷淋灭火系统的典型结构。

三、系统特点

（1）具有试验性末端试水喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵

（2）本身自带控制器，可实现本地控制，也可实现消防报警联动控制

（3）喷淋泵和气压罐、阀门、管材配件等关键设备分别采用国标认证产品

（4）湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性消防产品认证

（3）喷淋水泵：多级立式泵、数量2台（一主一备）、功率1.5W、扬程45米、流量8立方米/小时；

（4）稳压罐：数量1台、容积19升；

（5）湿式报警阀：数量1台、口径：Ф100mm、额定工作压力1.6MPa；

（6）喷淋头：数量3个（直立、上喷、侧喷各1）、动作温度68℃；

（7）水流指示器：数量1个、灵敏度15L-37.5L/min；

（8）信号蝶阀：数量3个、卡箍式；

（9）泵组控制柜：三相交流电380V 50Hz
