一、组成

铝型材框架、干式报警阀组、管路、阀门组件、空压机、气压维持装置、快速排气阀、信号蝶阀、水流指示器、喷淋头、末端试水装置、压力开关、低压压力开关、水流指示器、信号蝶阀、闭式喷头（直立、下垂、边墙）、控制柜、明杆闸阀、暗杆闸阀、止回阀、过滤器、偏心异径管、同心异径管、软连接、真空压力表、压力表、电接点压力表、末端试水装置等。实现干式报警阀组自动充气、远程控制排气、联动启动干式报警阀组等功能。配置万向轮、航空插头插座、工业插头插座等。设备采用快速组合安装。

二、系统概述

该系统具有消防给水及自动喷水灭火系统典型结构，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，喷淋系统与联动动控制中心系统实现联动控制、远程控制、连锁控制、手动控制等，完全实现现智能化大楼设计，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中干式报警阀、水流指示器、压力开关、末端试水装置、控制柜等灭火设备的结构和原理，了解消防控制中心的联动操作与设置，了解现代建筑消防联动设备系统原理和调试，熟悉消防的控制原理和工作过程。

三、基本配置及参数

（1）外形尺寸（长×宽×高）：约3000mm×100mm×200mm；根据教室现场安装组合。

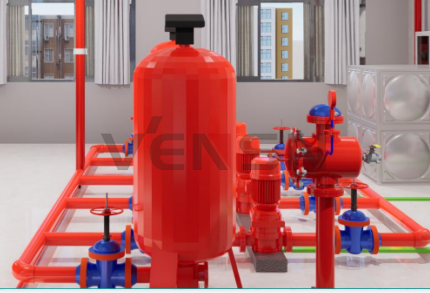

（2）系统框架使用铝型材及万向轮器件，消防水池、高位消防水箱等主要部件全部使用不锈钢、镀锌钢管器件，保证不生锈、不易老化；该系统模拟一层大楼给水及干式自动喷水灭火系统典型喷水灭火设备构成，能生动模拟大楼内消防喷淋灭火系统的典型结构；

（3）喷淋水泵：多级立式泵、数量2台（一主一备）、功率1.5W、扬程65米、流量8立方米/小时；

（4）稳压罐：数量1台、容积19升；

（5）干式报警阀：数量1台、口径：Ф100mm、额定工作压力1.6MPa；

（6）喷淋头：数量2个（直立、下喷各1）、动作温度68℃；

（7）水流指示器：数量1个、灵敏度15L-37.5L/min；

（8）信号蝶阀：数量3个、卡箍式；

（9）泵组控制柜：三相交流电380V 50Hz
