VSQC-KG-04 起动接线考核实训台

产品分类：汽车电器电子实训设备产品型号：VSQC-KG-04 品牌：文圣产地：上海价格：询价

产品简介：

该设备采用全新大众时超汽车起动系统实物为基础，充分展示汽车起动系统的组成结构和工作过程。适用于学校对汽车起动系统理论和维修实训的教学需要。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

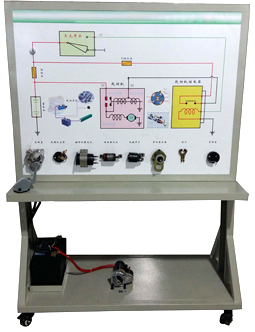

VSQC-KG-04起动接线考核实训台

一、产品简介
该设备采用全新大众时超汽车起动系统实物为基础，充分展示汽车起动系统的组成结构和工作过程。适用于学校对汽车起动系统理论和维修实训的教学需要。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点
1.系统元器件插接好线后，真实可运行的汽车起动系统，充分展示汽车起动系统的组成结构。
2.操纵开关，可真实演示汽车起动系统的工作过程。
3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学员可直观对照电路图和实物，认识和分析汽车起动系统的工作原理。
4.示教板面板上安装有检测端子，可直接在面板上检测汽车起动系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术参数
外形尺寸：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)

`序号`	`名称`	`规格型号`	`单位`	`数量`
`1`	`检测控制面板`	`装有各种检测端子，彩色电路图和工作原理示意图;`面板：12009004mm	`套`	`1`
`2`	`点火开关`		`个`	`1`
`3`	`起动机总成`		`套`	`1`
`4`	`起动继电器`		`只`	`1`
`5`	`模拟操作开关`		`套`	`1`
`6`	`蓄电池及附件`		`套`	`1`
`7`	`移动台架(带自锁脚轮装置)`	`1240×700×1700mm(长×宽×高)`	`台`	`1`
`8`	`故障模拟与排除装置`		`套`	`1`
`9`	`实验插接线`		`套`	`1`
`10`	`蓄电池及附件`		`套`	`1`
