VSC-QCDGDZ 汽车电子电工实训台、汽车电工电子技术综合技能实训平台

产品分类：汽车电器电子实训设备产品型号：VSC-QCDGDZ 品牌：文圣产地：上海价格：询价

产品简介：

适合各类学校或培训机构进行汽车电路基础的理论和实训教学；可以完整展示汽车电路基础的结构和工作原理，帮助学生理解抽象的控制理论；可以进行汽车电路基础常见故障的模拟、诊断和检测工作，训练学生分析和解决实际问题的能力。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VSC-QCDGDZ汽车电子电工实训台
汽车电工电子技术综合技能实训平台

一、教学功能
1、适合各类学校或培训机构进行汽车电路基础的理论和实训教学；
2、可以完整展示汽车电路基础的结构和工作原理，帮助学生理解抽象的控制理论；
3、可以进行汽车电路基础常见故障的模拟、诊断和检测工作，训练学生分析和解决实际问题的能力。
二、主要试验内容
汽车电路基础认知实训；常用检测和诊断仪器使用实训；汽车电路基础检测和故障诊断实训。
三、主要技术参数

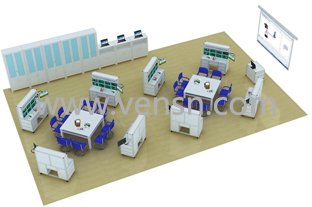

1、本专业教室可同时容纳 8 组（16 名）学生进行汽车电路基础的学习，每组学生使用一套设备，每套设备包括 1 个电路基础实验平台、1 套实训板（共 58 块）、1 台 PC 计算机，以及相应的教学文件构成；学校可以根据自己的实际情况调整学生组数。

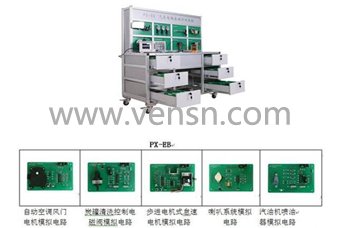

2、平台采用铝合金型材组装而成，结实耐用，方便移动；平台上安装 PC 电脑，可以任意调整电脑的位置和角度；平台内配备有六个抽屉，用于存储 58 块实训板。每块实训板均可以通过专用的接口实现和实训平台的快速插接与分离；在平台内配备有智能故障设置系统和数据采集系统，通过专用的接口和数据线与 PC 电脑连接；
3、实训板遵循原车电路的工作原理，将汽车电路基础和常用的传感器、执行器、控制模块等的内部电路平面布置在一块电路板上，可以完整展现汽车相关电路的组成和工作关系；
4、实训板大小均匀，空间充足、布局合理；所有电子元器件均安装在电路板的同一面，每个元器件的管脚均配备有专用的测量和跨接端子，方便学员进行测量和认知电路；电子元件均采用全新合格配件，所有电机均采用无声涡轮蜗杆减速电机；配备专用的联轴器实现和信号盘或指示装置的连接；所有元件均有紧固的定位，防止触碰损坏；所有的连接器均有紧固装置，避免反复拔插而造成损坏；
5、在实训平台上安装有故障设置系统，通过单片机智能设置各种电路系统故障，故障设置分教学和实训两种模式；故障设置可以采用点击触摸屏上的热键进行，也可以采用 PC 电脑进行远程控制；
6、在实训平台上安装有数据采集系统，可以随时采集电路板上任何一点的电压值，也可以同时采集故障点两端的实时电压值，便于理解抽象的控制理论和掌握故障的诊断思路，数据采集系统和 PC 电脑之间采用 USB 通讯协议，高速、安全、可靠；
7、电源：220V 交流，面板电压 12V 直流，具有漏电、过流保护装置，安全可靠； 8、配备使用说明书和实训教材，详细介绍平台的使用方法、任务描述、学习目标、学习准备、计划与实施、评价与反馈；
四、课堂教学系统
PC 交互课件，针对每个实训板，均配备完整的培训课程软件，可以详细讲述实训板的组成、工作原理、检测和诊断思路；同时可以显示每块实训板的原理电路图，电路图上布置有足够的故障设置点，点击故障设置点可以设置系统电路断路、虚接故障，也可以采集该故障点两端的实时电压，方便理解系统电路的构成、工作原理和电路故障对系统性能的影响；
附表：58 块实训板明晰。

`序号`	`名称`	`型号`
`1`	`传感器信号模拟器模拟电路`	`XX-JM-01`
`2`	`电阻电感电容二极管三极管模拟电路`	`XX-JM-02`
`3`	`二极管稳压模拟电路`	`XX-JM-03`
`4`	`二极管单相式整流模拟电路`	`XX-JM-04`
`5`	`定时延时模拟电路`	`XX-JM-05`
`6`	`共射放大模拟电路`	`XX-JM-06`
`7`	`逻辑门模拟电路`	`XX-JM-07`
`8`	`集成运放模拟电路`	`XX-JM-08`
`9`	`触发器逻辑功能模拟电路`	`XX-JM-09`
`10`	`LED 检测试灯模拟电路`	`XX-JM-10`
`11`	`串联并联混联模拟电路`	`XX-JM-11`
`12`	`遥控跑表模拟电路`	`XX-JM-12`
`13`	`继电器开关模拟电路`	`XX-JM-13`
`14`	`集成 8-3 线优先编码器模拟电路`	`XX-JM-14`
`15`	`七段译码显示模拟电路`	`XX-JM-15`
`16`	`计数译码显示模拟电路`	`XX-JM-16`
`17`	`汽车电瓶监视器模拟电路`	`XX-JM-17`
`18`	`电磁式转角位置传感器模拟电路`	`XX-JM-18`
`19`	`光电式转角位置传感器模拟电路`	`XX-JM-19`
`20`	`霍尔式转角位置传感器模拟电路`	`XX-JM-20`
`21`	`翼板式空气流量传感器模拟电路`	`XX-JM-21`
`22`	`半导体压敏电阻式压力传感器模拟电路`	`XX-JM-22`
`23`	`光电式减速度传感器模拟电路`	`XX-JM-23`
`24`	`日照传感器模拟电路`	`XX-JM-24`
`25`	`热敏电阻式温度传感器模拟电路`	`XX-JM-25`
`26`	`烟雾传感器模拟电路`	`XX-JM-26`
`27`	`滑动电阻式油门踏板位置传感器模拟电路`	`XX-JM-27`
`28`	`霍尔式油门踏板位置传感器模拟电路`	`XX-JM-28`
`29`	`乘员位置传感器模拟电路`	`XX-JM-29`
`30`	`雨滴传感器模拟电路`	`XX-JM-30`
`31`	`玻璃升降器组合开关模拟电路`	`XX-JM-31`
`32`	`旋转滑阀式怠速电机模拟电路`	`XX-JM-32`
`33`	`步进电机式怠速电机模拟电路`	`XX-JM-33`
`34`	`自动空调风门电机模拟电路`	`XX-JM-34`
`35`	`汽油机喷油器模拟电路`	`XX-JM-35`
`36`	`雨刷电机模拟电路`	`XX-JM-36`
`37`	`节气门直动式怠速电机模拟电路`	`XX-JM-37`
`38`	`除霜器模拟电路`	`XX-JM-38`
`39`	`灯光光轴角度调整电机模拟电路`	`XX-JM-39`
`40`	`废气再循环控制电磁阀模拟电路`	`XX-JM-40`
`41`	`汽油机点火线圈模拟电路`	`XX-JM-41`
`42`	`自动变速器换挡电磁阀模拟电路`	`XX-JM-42`
`43`	`电动行李箱盖模拟电路`	`XX-JM-43`
`44`	`燃油液位指示表模拟电路`	`XX-JM-44`
`45`	`车窗玻璃升降器模拟电路`	`XX-JM-45`
`46`	`炭罐清洗控制电磁阀模拟电路`	`XX-JM-46`
`47`	`燃油泵模拟电路`	`XX-JM-47`
`48`	`燃油压力调整电磁阀模拟电路`	`XX-JM-48`
`49`	`电动座椅模拟电路`	`XX-JM-49`
`50`	`电动后视镜调整模拟电路`	`XX-JM-50`
`51`	`喇叭系统模拟电路`	`XX-JM-51`
`52`	`变光开关模拟电路`	`XX-JM-52`
`53`	`灯光开关模拟电路`	`XX-JM-53`
`54`	`汽车闪光器模拟电路`	`XX-JM-54`
`55`	`汽车空调鼓风机模拟电路`	`XX-JM-55`
`56`	`CAN 总线模拟电路`	`XX-JM-56`
`57`	`车辆入侵报警系统模拟电路`	`XX-JM-57`
`58`	`车辆电源控制模拟电路`	`XX-JM-58`
