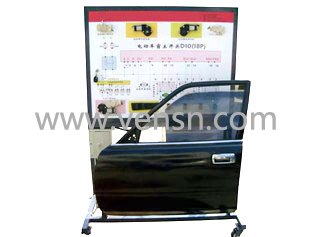

凌志LS430防盗及电动门窗实训台
一．产品简介
本产品选用原车电动车窗与中控门锁系统实物，展示汽车电动车窗与中控门锁系统的结构与原理；面板上绘有完整的电动车窗与中控门锁系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。
二．主要用途
1．适用于各类型院校及培训机构对汽车电动车窗与中控门锁系统理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车电动车窗与中控门锁系统模块单元教学需要。
3．适用于汽车职业技能鉴定考核的需要。
4．适用于汽车电动车窗与中控门锁系统模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
电动车窗总成、中控门锁电脑、门锁促动器、故障设置系统、遥控器、直流电源、彩色原理与结构图、控制面板、可移动台架、使用说明书及实训指导书等。
四．功能特点
1、可运行汽车电动车窗与中控门锁系统，展示汽车电动车窗与中控门锁系统的组成结构及原理。
2、操纵点火开关与调节开关，可真实演示汽车电动车窗与中控门锁系统的工作过程。
3、故障模拟系统可模拟实际运行工况，设置多种实车电器系统常见故障（常规：1-36个），故障点内容及类型可根据用户调整。
4、面板上安装有检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
5、面板上绘有原车一致的彩色UV平板喷绘电路图，4mm铝塑板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析系统的工作原理。
6、实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺带万向自锁脚轮装置。
7、配备有使用说明书、实验指导书等相关资料。
五．外形与颜色
设备外形：1240×650×1700mm(长×宽×高)
设备颜色：亚光灰（用户可选择各种颜色）
六．制造工艺
1.设备检测面板
采用5mm铝塑板面板，表面氧化喷漆，UV平板高真彩彩色原理图，质保多年不变色。
2.设备面板柜
1）钢性结构焊接
2）冷板：1.5mm
3）一次冲压成形
2）表面采用亚光灰喷塑工艺，厚度0.3mm.
3.设备底座架
1）钢性结构焊接
2）方管：40*40*2.0mm
3）底板冲压成形
4）表面采用亚光灰喷塑工艺，厚度0.3mm.
4.万向脚轮
1）前二只万向带锁止功能脚轮
2）后二只万向脚轮
3）脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4）脚轮：50mm×50mm(直径×宽度)
5）脚轮支撑：0.5T
七．技术指标
1、工作电源：直流12V
2、工作温度：-40℃～+50℃
3、交流电源：220V
汽车基础电器示教板
|
序号
|
产品名称
|
车型
|
产品型号
|
|
1
|
汽车充电系统示教板
|
大众
|
VS-QC601
|
|
2
|
汽车起动系统示教板
|
大众
|
VS-QC602
|
|
3
|
汽车点火系统示教板
|
三合一
|
VS-QC603
|
|
4
|
汽车点火系统示教板
|
六合一
|
VS-QC604
|
|
5
|
汽车灯光系统示教板
|
大众
|
VS-QC605
|
|
6
|
汽车仪表系统示教板
|
丰田
|
VS-QC606
|
|
7
|
汽车灯光与仪表系统示教板
|
大众
|
VS-QC607
|
|
8
|
汽车雨刮系统示教板
|
大众
|
VS-QC608
|
|
9
|
汽车后视镜系统示教板
|
大众
|
VS-QC609
|
|
10
|
汽车电动车窗系统示教板
|
大众
|
VS-QC610
|
|
11
|
汽车电动座椅系统示教板
|
丰田
|
VS-QC611
|
|
12
|
汽车中控与防盗系统示教板
|
858
|
VS-QC612
|
|
13
|
汽车电动车窗与中控锁系统示教板
|
大众
|
VS-QC613
|
|
14
|
汽车音响系统示教板
|
四合一
|
VS-QC614
|
|
15
|
汽车倒车雷达系统示教板
|
国产
|
VS-QC615
|
|
16
|
汽车导航GPS系统示教板
|
国产
|
VS-QC616
|
|
17
|
帕萨特灯光系统示教板
|
|
|
汽车发动机示教板
|
序号
|
产品名称
|
车型
|
产品型号
|
|
18
|
发动机电控系统示教板
|
大众
|
VS-QC618
|
|
19
|
汽车传感器与执行器系统示教板
|
大众
|
VS-QC619
|
|
20
|
汽车电子燃油喷射系统示教板
|
丰田
|
VS-QC620
|
|
21
|
柴油机燃料系统示教板
|
传统柴油机
|
VS-QC621
|
|
22
|
汽车发动机防盗系统示教板
|
大众
|
VS-QC622
|
|
23
|
发动机点火与喷射系统示教板（帕萨特）
|
帕萨特
|
VS-QC623
|
|
24
|
发动机电控系统示教板（帕萨特）
|
帕萨特
|
VS-QC623
|
|
25
|
汽车传感器综合示教板
|
帕萨特
|
VS-QC624
|
汽车新电器示教板
|
序号
|
产品名称
|
车型
|
产品型号
|
|
26
|
SRS安全气囊系统示教板
|
丰田
|
VS-QC625
|
|
27
|
汽车电控巡航系统示教板
|
大众
|
VS-QC626
|
|
28
|
汽车仪表防盗系统示教板
|
帕萨特
|
VS-QC627
|
|
29
|
汽车车门控制系统示教板
|
桑塔纳
|
VS-QC628
|
|
30
|
汽车车载系统CAN-BUS示教板
|
帕萨特
|
VS-QC629
|
|
31
|
大众车身网络系统示教板
|
帕萨特
|
VS-QC630
|
|
32
|
汽车防盗和智能钥匙系统示教板
|
帕萨特
|
VS-QC631
|
|
33
|
前照灯随动转向系统示教板
|
帕萨特
|
VS-QC632
|
|
34
|
自动变速器电控系统示教板
|
丰田
|
VS-QC633
|
|
35
|
ABS系统示教板
|
大众
|
VS-QC634
|
|
36
|
悬架电控系统示教板
|
丰田车型
|
VS-QC635
|
|
37
|
汽车安全气囊系统示教板
|
帕萨特
|
VS-QC636
|
|
38
|
汽车车门控制系统示教板
|
凌志LS400
|
VS-QC637
|
|
39
|
汽车自动灯光系统示教板
|
通用
|
VS-QC638
|
|
40
|
汽车自动雨刮系统示教板
|
大众
|
VS-QC639
|
|
41
|
汽车轮胎气压检测系统（TPMS）示教板
|
天威达电子
|
VS-QC640
|
|
42
|
汽车车身电器系统示教板
|
桑塔纳2000
|
VS-QC641
|
|
43
|
汽车照明/信号/仪表/雨刮系统示教板
|
捷达
|
VS-QC642
|
|
44
|
汽车灯光系统接线实训台(可选各系统)
|
可选各车型
|
VS-QC643
|
|
45
|
汽车电器综合实训台
|
桑塔纳3000
|
VS-QC644
|
