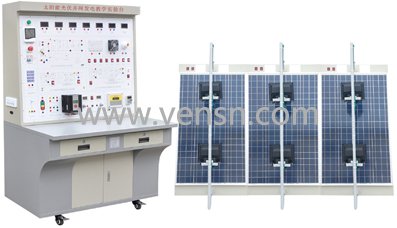

VS-SGT02A太阳能光伏并网发电教学实验台
一、基本参数
光伏阵列输出电压：22VDC
并网输出电压：180～260VAC
并网频率范围：47.8～51.2Hz
效率：94.5%
功率因数：>0.99
*大功率跟踪：10.8～28VDC
工作环境：温度-20℃～50℃
相对湿度：<90﹪(25℃)
保护功能： 防雷、极性反接、短路、漏电、过热、孤岛效应、过载保护、电网过欠压、电网过欠频保护、接地故障保护等。
二、系统单元组成
2、1、光伏阵列单元： 在室外修建铺设总峰值功率为300W的光伏阵列。 在条件允许的情况下，光伏阵列可选用三种不同类型的太阳能电池进行实验（单晶硅、多晶硅、非晶硅）。
2、2、逆变控制单元：系统根据实验的需要，通过开关单元的开和关，*多可以实现 3台不同型号和产地的并网逆变器同时运行，配备 同时并网通道，可满足对比实验和各种数据采集的需要。
2、3、开关控制单元：所有系统内外单元的引线经隔离开关接至各自的跳线端子上，在实验过程中，一旦发生漏电、短路、过流、过热情况，开关自动断开电源，起到保护仪器仪表和人身的安全。
2、4、方阵连接单元：示意接线面板上,*小单元的引线经隔离开关接至各自的跳线端子，根据实验的需要，可以用跳线自由地组合成不同开路电压17.5～60VDC ，峰值功率50～300W的系统。
2、5、显示单元：方阵电压、电流。逆向交流电压、电流、频率、功率、无功。正向交流电压、电流、频率。设备工作温度、电池方阵温度、实验室温度和湿度、实验记时时钟、逆向电量计量、正向电量计量。
