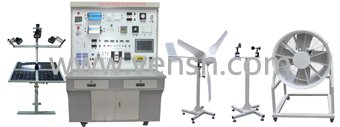

VS-FGB500-Ⅲ 风光互补并网发电与机电实训系统




应用范围：主要面向职高、大学、研究生、企业技工以风力发电和太阳能离网、并网发电为主课题的研究和培训。
主要技术规格参数：
◆ 结构：工业塑料结构
◆ 颜色：工业灰
◆ 面板尺寸：226.5mm×163mm
◆ 机柜开孔：215mm×152mm
◆ 系统*大电压：DC12V，AC220V
◆ 系统*大电流：10A
◆ 系统*大功率：500W
系统组成：
1、光电教学模块
2、风力发电教学模块
3、风光互补控制器：
4、并网逆变器
5、离网逆变器
6、西门子S7-300 PLC
7、监控系统（工业触摸屏）
其它
◆ 系统实验时的备用电源（2路0-30V/2A直流可调稳压电源）；
◆ 有市电互补切换
◆ LED恒流驱动
◆ 提供并网、离网逆变器实套件
◆ 设置电压模块，确保实验过程的安全；
◆ 可变电阻，电阻值调整范围为0～999kΩ
◆ DC/DC：5个DC/DC电源模块
◆ 支援外接PC计算机量测太阳能电池I-V特性曲线(VB软件or LabView)
