技术指标 |
说 明 |
|

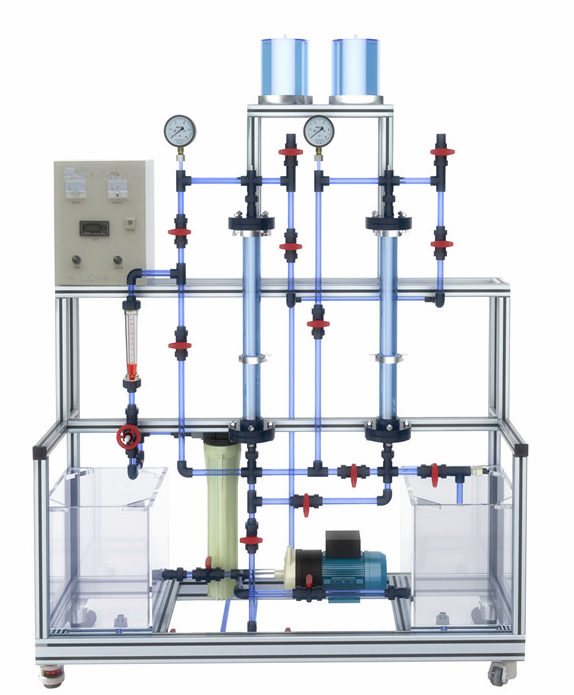

装置功能 |
1、了解离子交换进行水处理的流程；
2、装置采用串联复合床，可以实现交换产水、反洗、再生、正洗等操作；
3、管路内实验介质流动状态全程清晰可视。
4、学会用电导仪分析纯水的方法。
5、可实现移动终端扫装置上和说明书上二维码，能够获取装置教学视频介绍。该视频是本实验装置的教学视频，学生可课前预习或者进入实验室后观看装置操作流程及注意事项。 |
|
主要配置 |
阴、阳交换柱、耐酸碱泵、离子交换树脂、液体转子流量计、原水箱、淡水槽、浓水槽、再生液投配装置、防腐工程塑料透明管道阀门、电导率仪、高品质铝合金型材框架 |
|
公用设施 |
水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
实验物料：自来水 |
|
技术参数 |
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；电流：15A。
2、不锈钢增压驱动泵：扬程12m，功率260W。
3、交换柱：离子交换柱由有机玻璃制成：尺寸Φ60×700mm，配离子交换树脂。
4、水箱：60L，优质透明材质。
5、过滤器：10英寸粗滤器，内装5μm微孔膜折叠滤芯，数量1个
6、转子流量计：6~60L/h，水
7、压力就地显示：防震指针式压力表，量程0～0.4MPa。
8、转子流量计：原水流量40～400L/h，淡水流量16-160L/h，浓水流量16-160L/h。
9、电导仪：0～2000μs/cm，在线检测纯水电导率。
10、管路：透明，壁厚≥2.0mm，透明可视材质。
11、仪表柜为304不锈钢内外喷塑。
12、正泰电器：接触器、开关、漏电保护空气开关。
13、外形尺寸：1400×550×1700mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
14、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。 |
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
电导率 |
电导传感器 |
电导率显示仪 |
无 |
|
流量 |
转子流量计 |
转子流量计 |
手动阀控 |
|
压力 |
指针式压力表 |
压力表就地显示 |
无 |
